Solarhalterung für Ziegeldach

Als professioneller Hersteller werden Topfencesolar-Solarmontagehaken für Ziegeldächer individuell an die Dachformen von Wohnziegeln in Europa und Asien angepasst. Die Topfencesolar-Hakendesignserien erfüllen verschiedene Marktanforderungen.

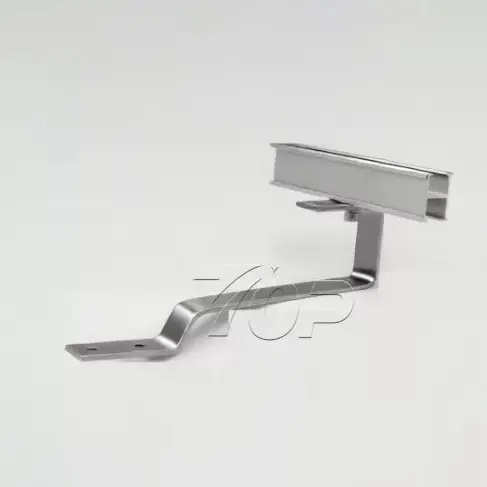

Die Konsolenlänge von regelmäßig 150 mm deckt eine große Bandbreite an Ziegelüberlappungen ab und kann in verschiedenen Höhen angepasst werden, um verschiedene Arten von Ziegeldächern zu befestigen. Die Härte könnte den Solarpanelrahmen mit einer Dicke von 30 mm und 35 mm montieren. Um die Integrität der Fliesen, die Zuverlässigkeit der Montagestrukturen und die Sicherheit der tragenden Solarmodule zu maximieren, sind Topfencesolar-Solarhaken die beste Option für Sie.

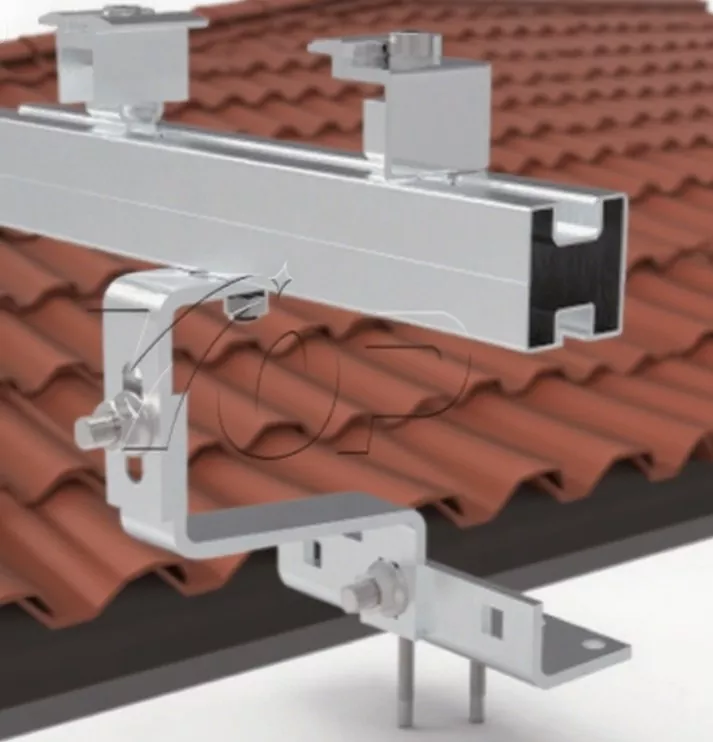

Systemkomponenten:

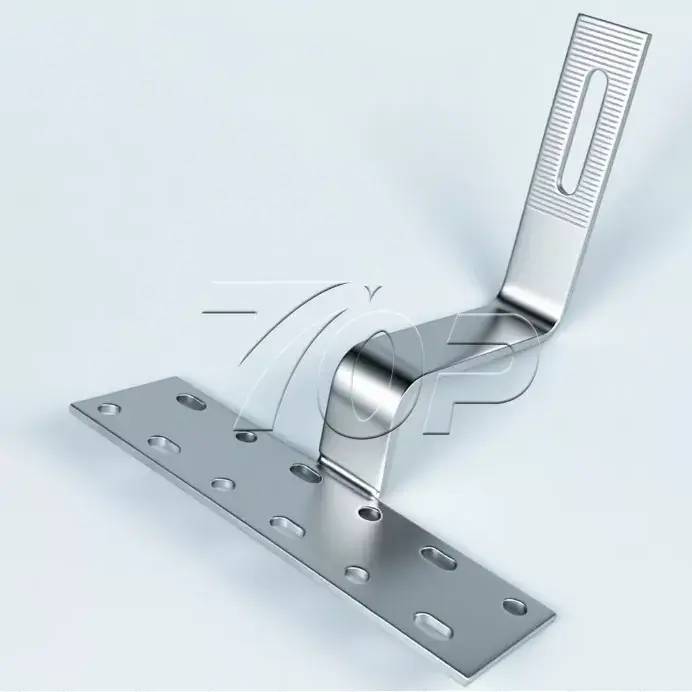

-Dachhaken

-TF B45-Schienen von 4200 mm bis 4500 mm

-TF B45 Schienenverbinder

-A2 Flanschkopfschraube 8*100

-Oder zweiköpfige SUS304-Schrauben

-Mittelklemmen: für vertikale oder horizontale Solarmodulmodelle

-Endklemmen: für vertikale oder horizontale Solarmodulmodelle

-Schienenendkappe



>Windbelastung: bis zu 60 m/s

>Schneelast: bis zu 1,4 kN/m2

>PV-Panel-Ausrichtung: Hochformat oder Vertikal

>Die Hakenhöhe könnte einstellbar sein (optional).

Komponenten und Materialien

Kaufen Sie maßgeschneiderte Ziegeldach-Solarhalterungen von Topfencesolar, einem der Hersteller und Lieferanten in China. Die hochwertige Eloxierungsbehandlung des Materials Al 6005-T5 sorgt dafür, dass Ihr Solarmodul fest installiert ist und eine hervorragende Strukturkorrosionsbeständigkeit aufweist. Durch unsere Maßnahmen ist die Solarhalterung für Ziegeldächer dual und hat eine Betriebszeit von über 25 Jahren.

Wir können die Struktur auf Ziegeldächern schnell errichten, ohne dass hierfür komplexe Werkzeuge oder Fachkenntnisse erforderlich sind. Einfache Installationsschritte, weniger Arbeitsaufwand und weniger Zeitaufwand.

Schritte im Installationshandbuch:

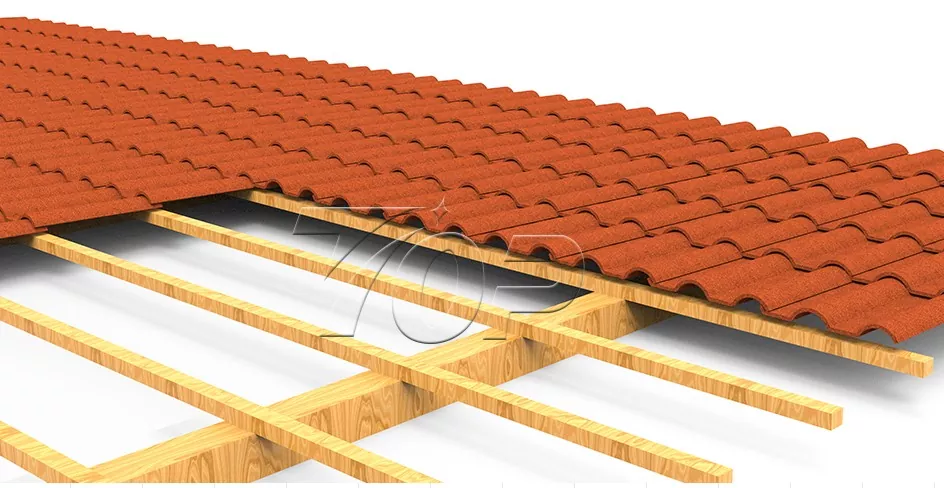

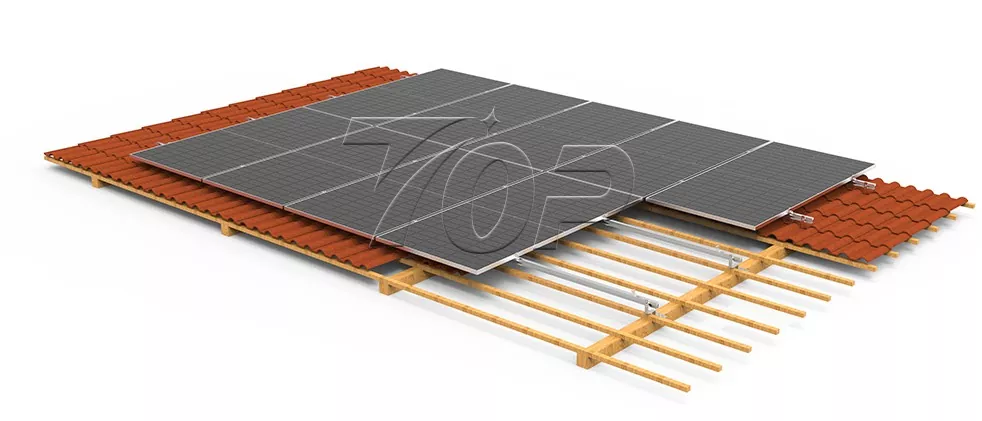

1. Messen Sie die Dachgröße, entwerfen Sie die Anordnung des Solarpanel-Arrays, dann entwirft das Topfencesolar-Ingenieurteam die Struktur für die Solarmodule.

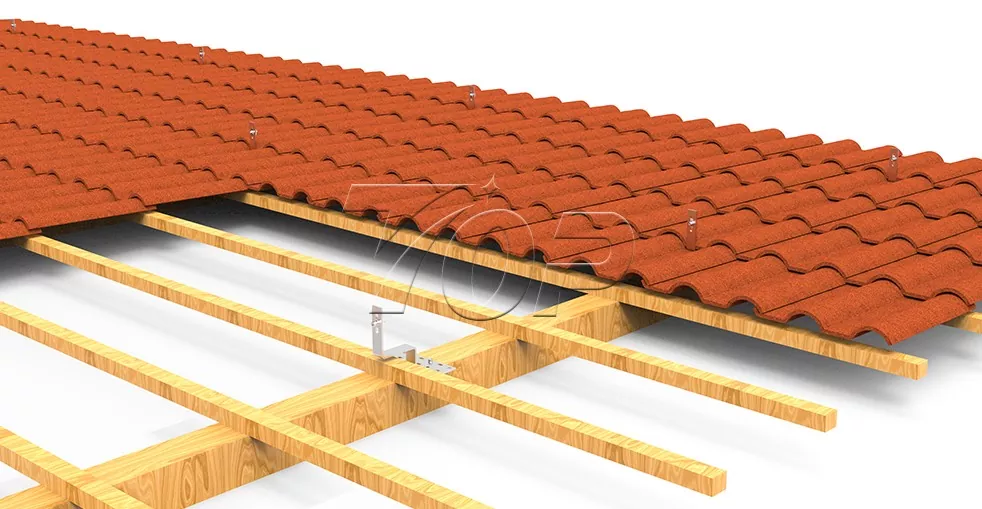

2. Montieren Sie die Dachhaken.

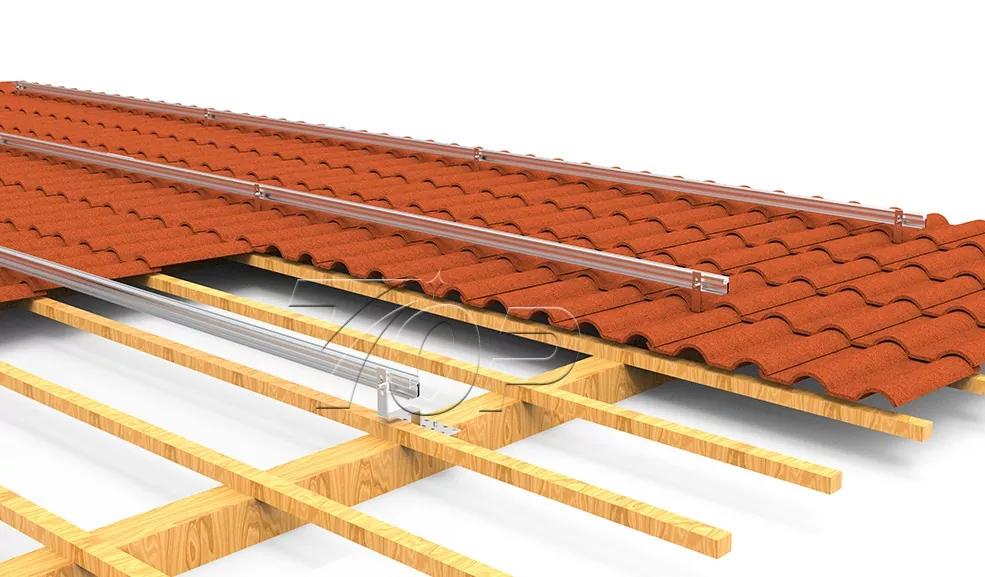

3. Montage der Schienen an den Haken

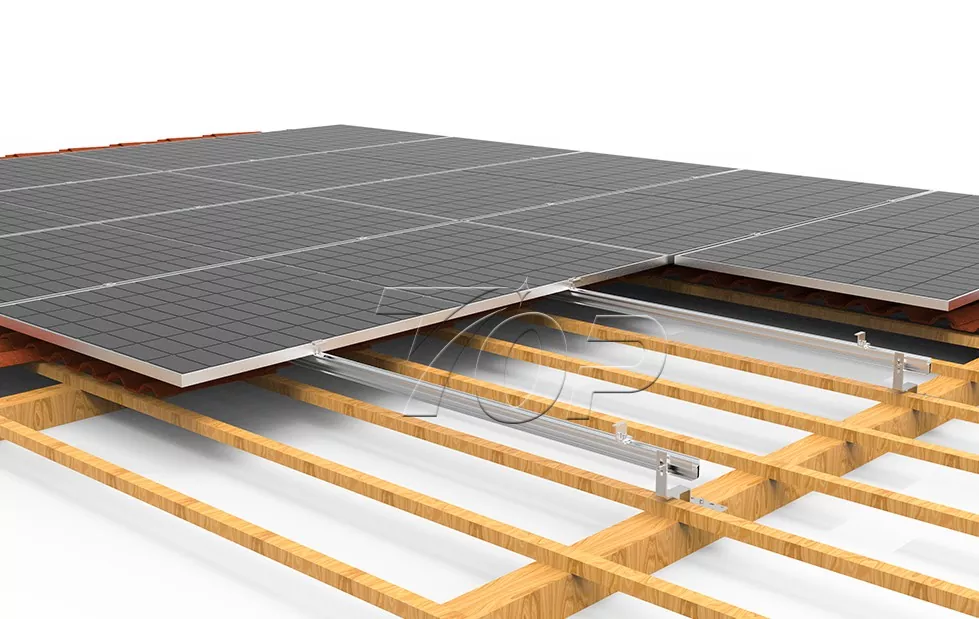

4. Installieren Sie die Solarmodule auf den Schienen.

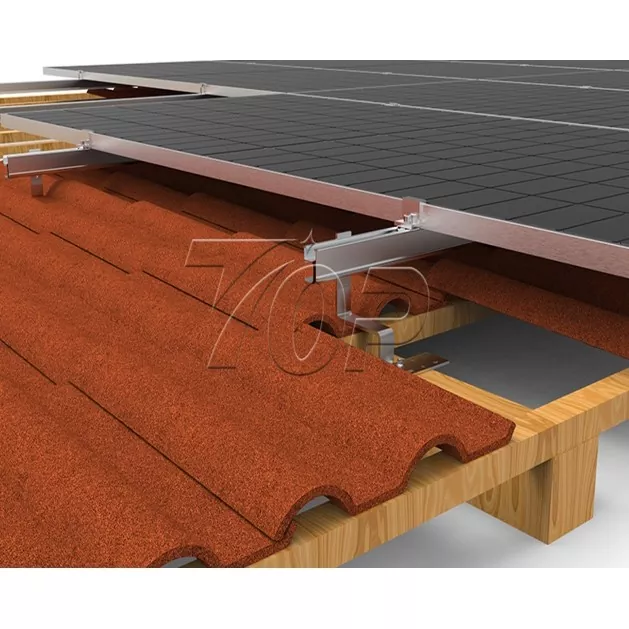

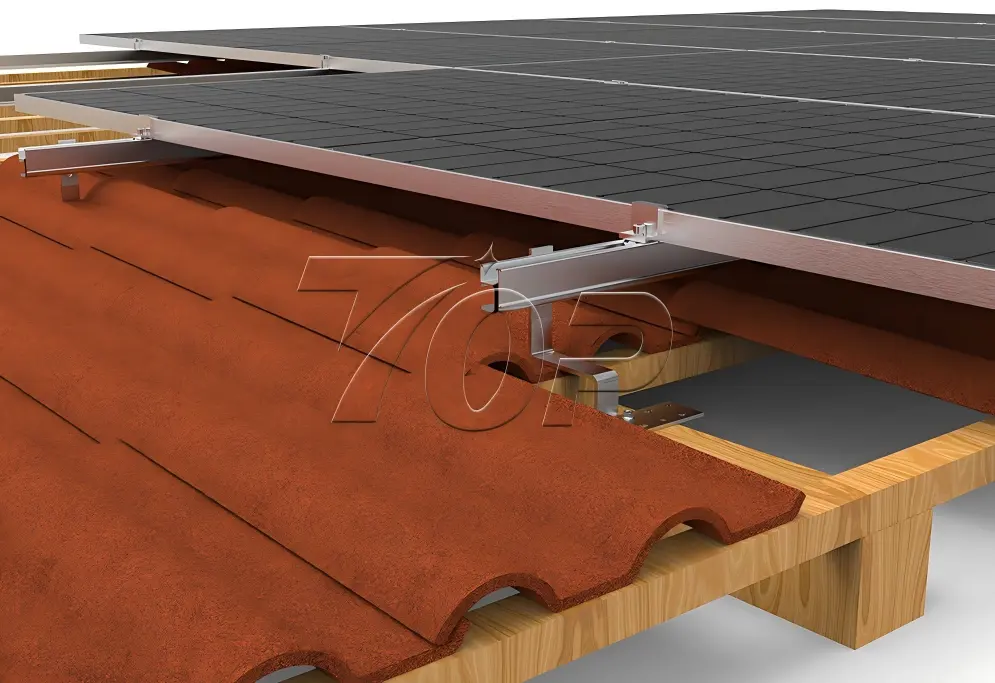

5. Verbinden Sie die Solarmodule und befestigen Sie sie mit Mittelklemmen und Endklemmen.

Vorteile

A. Das von Topfencesolar entworfene Ziegeldach-Solarmontagesystem eignet sich für private oder gewerbliche Zwecke und ermöglicht die Simulation von Windlasten bis zu 60 m/s und Schneelasten bis zu 1,4 kn/m2.

B. Flexible Anpassung an unterschiedliche Dächer durch Anpassen der Höhen.

C. Einfache Installation, einfache Struktur lässt sich leicht installieren, ohne dass komplexe Werkzeuge oder Fähigkeiten erforderlich sind, was Zeit und Mühe spart.

Hakensystem mit weniger Halterungen, geringeren Strukturkosten und geringeren Arbeitskosten.
