Lieferant von hochwertigen und langlebigen Solarmodul-Dachhalterungen

Topfencesolar ist führend in der Forschung und Entwicklung sowie im Design von Dachmontagesystemen für Solarmodule. Wir bieten professionell Solarlösungen aus einer Hand. Unsere Systeme umfassen u.aMontage von Flachdach-Solarmodulen, Metalldachmontagesystem, Bodensolarmontagesystem, Carport-Solarsystem, BIPV-Solardachsystem und Agri-PV-Solarsystem.

Durch den Bau eines Solarkraftwerks direkt auf dem Dach bestehender Gebäude ist keine zusätzliche Grundstücksbelegung erforderlich. Heutzutage ist es eine beliebte städtische Energieumwandlungslösung. Das Dachsolarsystem kombiniert Solarstrukturen und das Dach gut und ist eine vollständige und integrierte Struktur.

Welche Dächer könnten mit Solarmodulen ausgestattet werden?

Dachkategorie:

Ziegeldach	Metalldach	Asphaltdach	Betondach

Metalldächer wie Stehfalzdächer, Wellblechdächer usw.

Schrägdach mit Ziegeldach und Holzbalken

Schräg- oder Flachdach aus Asphalt

Dach aus zementiertem Beton

Weitere Kategorien…

1. Bei Metalldächern messen Sie die Dachgröße. Das System wird auf der Grundlage Ihrer vorhandenen Dachgrößenangaben (siehe unten) entworfen.

2. Das Topfencesolar-Ingenieurteam wird entsprechend die beste Lösung für die Dächer finden.

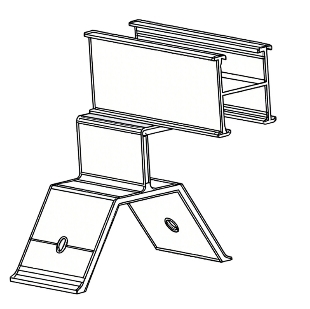

A. Das Metalldach wählt Dachklemmen mit H-Schienen-optimiertem System, einfache und schnelle Installation.

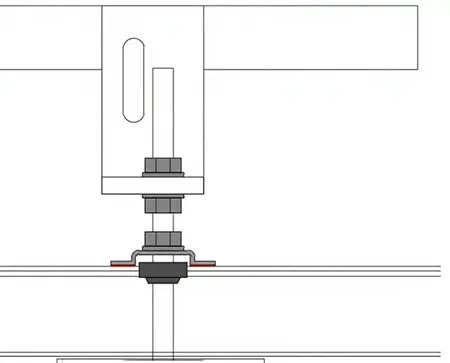

B. L-Füße mit Bolzensystem für das Wellblechdach.

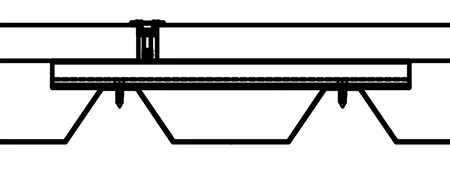

C. Das Mini-Rail-System optimierte die Struktur, um das Ladegewicht zu minimieren.

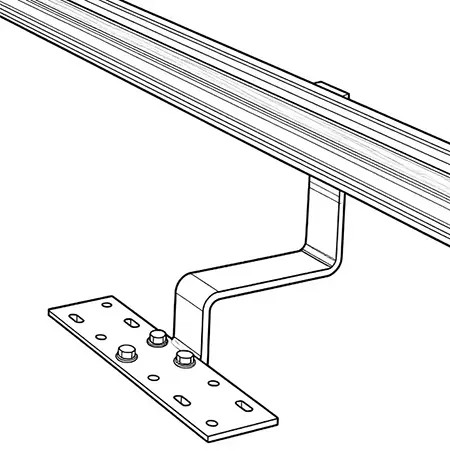

D. Bei Ziegeldächern können wir zwischen Dachhaken/Zweikopfschrauben und Schienensystem wählen.

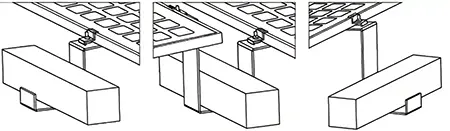

e. Bei Flachdächern kommt meist das Ballastsystem oder die Stativkonstruktion zum Einsatz.

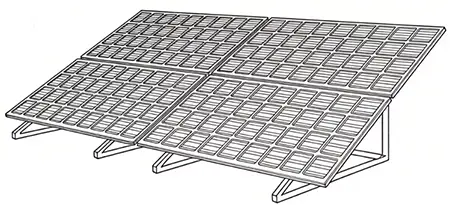

F. Die Stativstruktur kann verschiedene Winkel und eine hohe Anpassungsfähigkeit für eine bessere Solarstromerzeugung auf Flach- oder Schrägdächern bieten.

Weitere Lösungen bitteKontaktieren Sie unsWir bieten Lösungen für Ihr Dach.

Gestaltungsfaktoren der Dachmontagestruktur:

Bemessungslast

Artikel	Parameter (siehe Beispiel unten)
Dimension des Panels	2278113430
Gewicht des Panels	30kg
Ausrichtung des Panels	Vertikal oder Querformat
Anzahl der Panels/pro Set	1 × 2 = 2 Stk
Neigungswinkel	11°
Regionale Windgeschwindigkeit	72 m/s (3 s Böengeschwindigkeit)
Bodenschneelasten	0 Kpa
Geländekategorie	3
Maximale Höhe	10 m
Installationsort	Auf dem Dach
Regionen	C
Designstandard	AS/NZS 1170 (Beispiel)

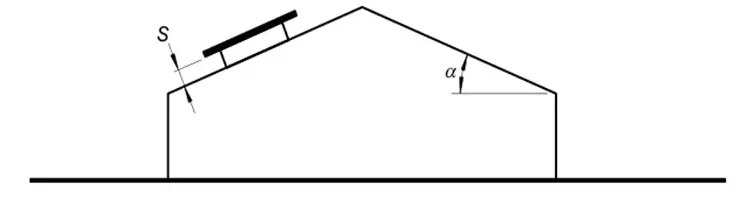

Wenn α= 11 °
Wann,	θ = °,positiv	= 0,600
Wann,	θ = 0 °,negativ	= -1.400

Spannungsberechnung der Struktur

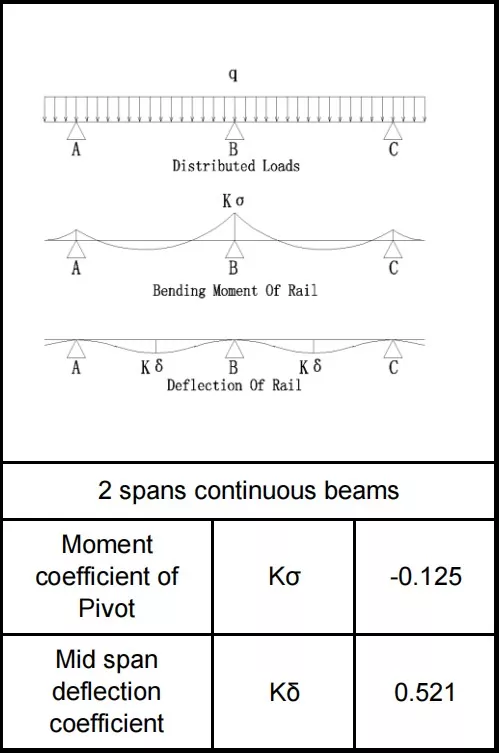

Skizzenkarte der einzelnen Schienenlastbreite

Spannweite L = 1.050 m

Ausleger Ls=0,200 m

Anzahl der Spannen n=2

Neigungswinkel θ=11°

Schienen beladene Breite B=0,759 m

Lastkombinationen

Lastkombinationen der Schiene
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Laden	Feste Last-G	17.49	89.97
	Gegenwindlast-W1	0	718.39
	Aufwärtswindlast-W2	0	-1676,24
	Schneelast-S	0.00	0.00
Lastkombinationen	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Ein sicherer Entwurf einer Solarpanel-Dachkonstruktion sollte unter sicheren Zählbedingungen erfolgen, um die langfristige Nutzung der Struktur zu unterstützen.

Die Lebensdauer unserer Konstruktion beträgt ≥ 25 Jahre

Die Garantie beträgt 10 Jahre.

View as

Solar-Dreieck-Ballast-Flachdach-Montagesystem

Als professioneller Hersteller möchten wir Ihnen ein hochwertiges Solardreieck-Ballast-Flachdach-Montagesystem anbieten. Das Flachdach-Montagesystem ist für die Installation verschiedener Flachdach-Solarmodule mit durchdringungsfreiem Design konzipiert. Topfencesolar hat dieses ballastgesicherte System entwickelt, das eine Dachdurchdringung überflüssig macht und das Risiko von Wasserlecks im Dach eliminiert. Es ist die ideale Lösung für gewerbliche und industrielle Flachdachanwendungen, die sich in Europa, Nordamerika, MENA und APAC-Regionen bewährt und weithin eingesetzt hat. .
Marke:Topfencesolar
Produktmaterial:Al6005-T5
Produktfunktion:Vorschaltgerät-Modellinstallation für Dachsolaranlage
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Ballast-Flachdach-Solarmontagesystem

Als professioneller Hersteller wurde das Ballast-Flachdach-Solarmontagesystem von Topfencesolar unter Berücksichtigung der hohen Windgeschwindigkeit und des starken Schneefalls unter Einhaltung Ihrer Bauvorschriften entwickelt.
Das Topfencesolar-Ingenieurteam erarbeitet das ideale Ballastsystem basierend auf Ihrer Dachkonstruktion und berechnet die Belastung der Struktur genau. Wir bieten eine Simulation der Ballaststruktur mit Windlast, Schneelastberechnungen und Eigenlasten an, um eine komplette Sicherheitslösung für Ihr Flachdach anzubieten.
Markenname:Topfencesolar
Produktmaterial:Aluminium
Produktfunktion:Ballastunterstützungssystem
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Flachdach-Solar-Montagekit-System

Xiamen Topfencesolar ist einer der führenden Hersteller von Solarmontageprodukten in China. Wir liefern hochwertige Flachdach-Solarmontagekits. Professionelles Design und OEM-Service können entsprechend den Kundenanforderungen bereitgestellt werden.
Markenname:Topfencesolar
Produktmaterial:Aluminium Al 6005-T5/T6, feuerverzinkter Stahl
Produktfunktion:Solarmontage auf einem Metalldach
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Solar-Vorschaltgerät-Montagesystem

Als professioneller Hersteller bietet das von Topfencesolar hergestellte durchdringungsfreie Solar-Ballast-Montagesystem eine stabile und bohrfreie Lösung für die Installation von Solarmodulen auf Dächern. Dabei handelt es sich um beschwerte Betonblöcke wie Betonplatten oder Ballastwannen zur Befestigung der Solarmodule. Es ist nicht erforderlich, die Spreizdübel zum Durchdringen von Betondächern zu verwenden. Die vereinfachte Lösung bewahrt die Dachintegrität, verkürzt die Installationszeit und eliminiert das Risiko von Wasserlecks. Kostengünstige, einfache und schnelle Installation für Solarmodule.
Markenname:Topfencesolar
Produktmaterial:Feuerverzinkter Q235-Stahl
Produktfunktion:Solarmontage auf einem Metalldach
Modulorientierung:Querformat oder Vertikal

Mehr sehen >> Anfrage absenden >>

Montagesystem für Ziegeldachhaken

Das in China hergestellte Ziegeldach-Haken-Montagesystem der Marke Topfencesolar ist eine einfache und schnelle Installationslösung zur Befestigung von Solarmodulen auf dem geneigten Ziegeldach, indem Haken und Aluminiumschienen mit Klemmen auf dem Ziegeldach montiert werden. Kein Schweißen vor Ort erforderlich und keine Beschädigung der Dachkonstruktion.
Markenname:Topfencesolar
Produktmaterial:SUS304-Stahl
Produktfunktion:Ziegeldächer für Wohn-, Gewerbe- oder Industriegebäude
Lebensdauer:20 Jahre

Mehr sehen >> Anfrage absenden >>

Solarhalterung für Ziegeldach

Als professioneller Hersteller hat sich Topfencesolar auf die Forschung und Entwicklung sowie die Herstellung von Ziegeldach-Solarmontagesystemen für Ziegeldächer spezialisiert. Aluminiummaterial ist leicht, korrosionsbeständig und einfach zu installieren. Aluminiumhaken könnten das Ziegeldach (Wanzheng) und die Sicherheit gewährleisten. Dieser Anwendungsmarkt umfasst Europa wie Deutschland, Spanien, Italien, die Niederlande usw. und asiatische Länder wie Indonesien, Thailand, Vietnam usw.
Produktmarke:Topfencesolar
Produktmaterial:Hochwertiges Aluminium
Produktfunktion:Der Dachhaken dient zur Montage von Schienen und zur Unterstützung von Solarmodulen
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Als zuverlässiger Solarpanel-Dachhalterungen Hersteller und Lieferant in China haben wir unsere Fabrik. Um die Preisliste für maßgeschneiderte Produkte zu erhalten, kontaktieren Sie uns bitte.
