Montagesystem für Ziegeldachhaken

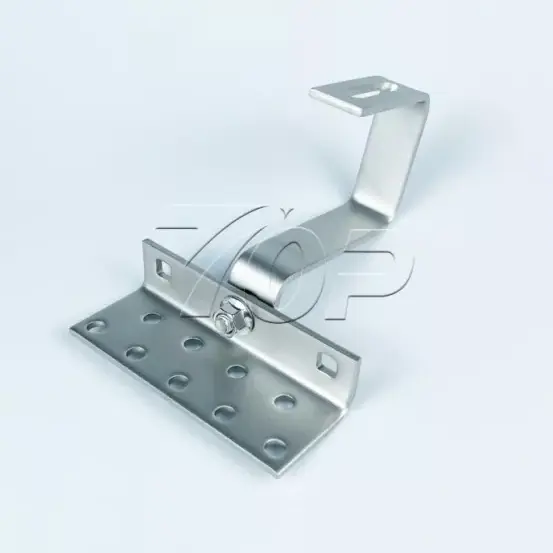

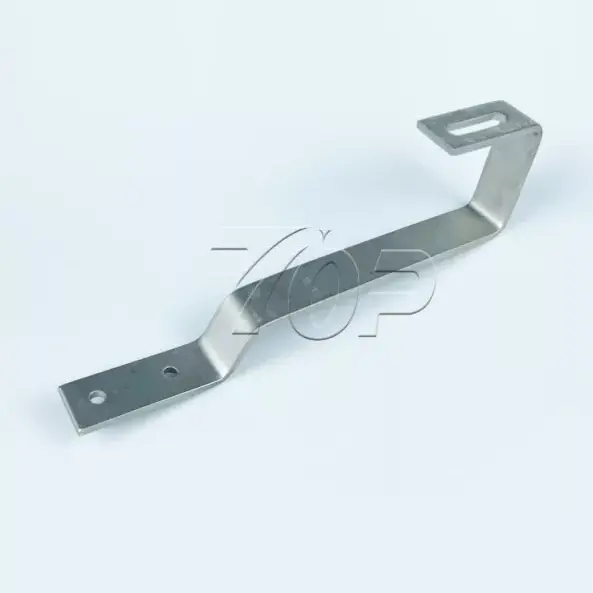

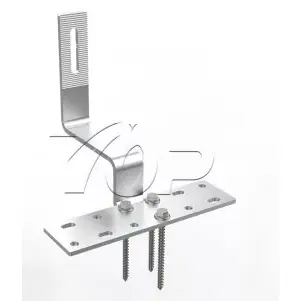

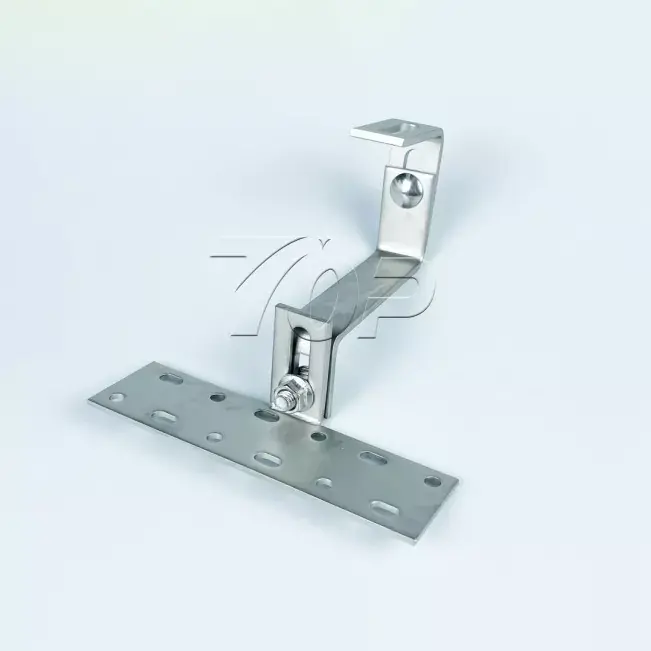

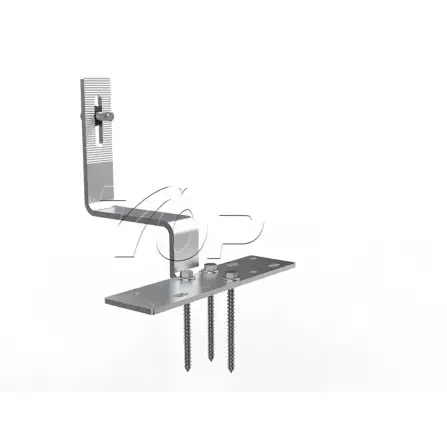

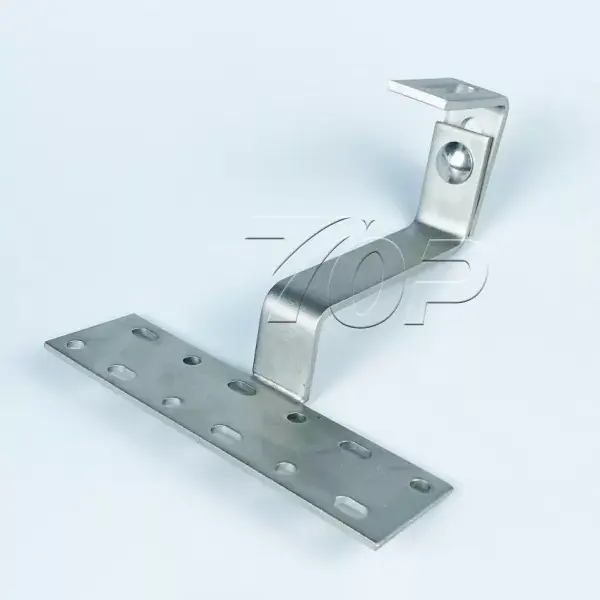

Suchen Sie einen zuverlässigen chinesischen Hersteller und Lieferanten? Suchen Sie nicht weiter! Topfencesolar ist ein führendes Unternehmen, das hochwertige Ziegeldachhaken-Montagesysteme anbietet. Topfencesolar-Dachhakenstrukturdesign, Teilenummer: TF-AHK-H12 ist ein zwei höhenverstellbares Design aus Edelstahl mit einer Dicke von 5 mm und einer Länge von 120–150 mm.

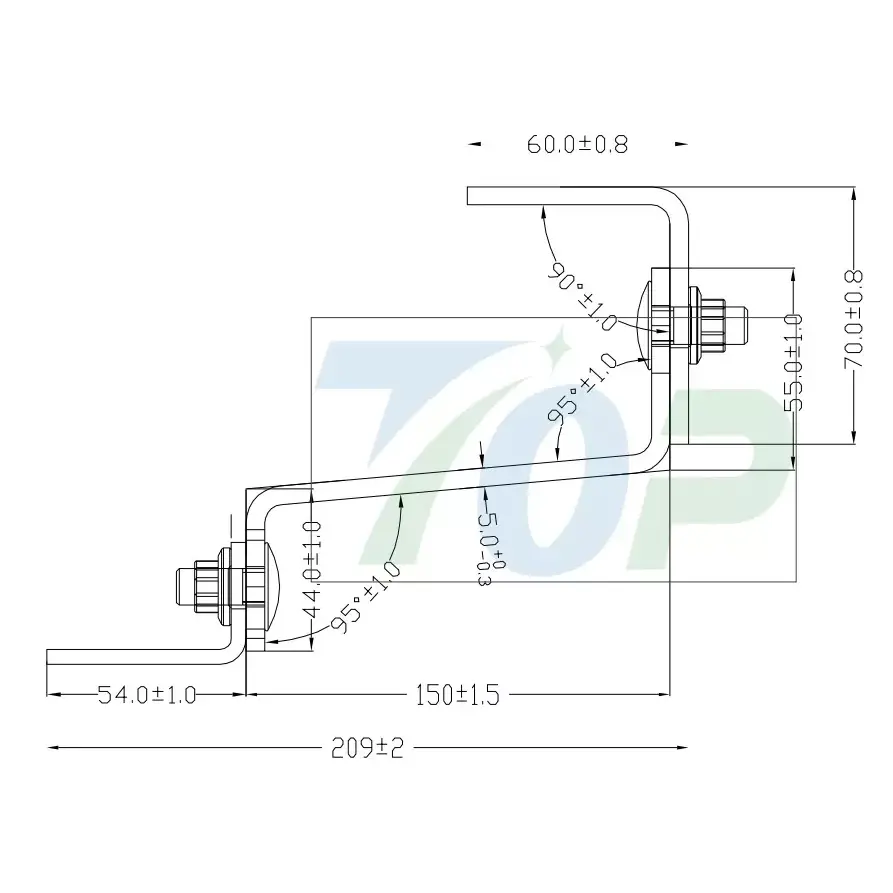

Technische Anforderungen:

1. Die Schweißnähte sind gleichmäßig dicht, haben eine wunderschöne Oberfläche, ohne Hinterschneidungen, Risse oder Lunker usw.

2. Die Abschnitte sind flach, ohne scharfe Kanten, scharfe Ecken oder Grate usw.

3.Unbekannte Toleranz wird gemäß M-Grad (GB/T 1804-2000) umgesetzt.

4.Keine Markierung für einen rechten Winkel.

5. Die Oberflächenbehandlung erfolgt nach Kundenwunsch.

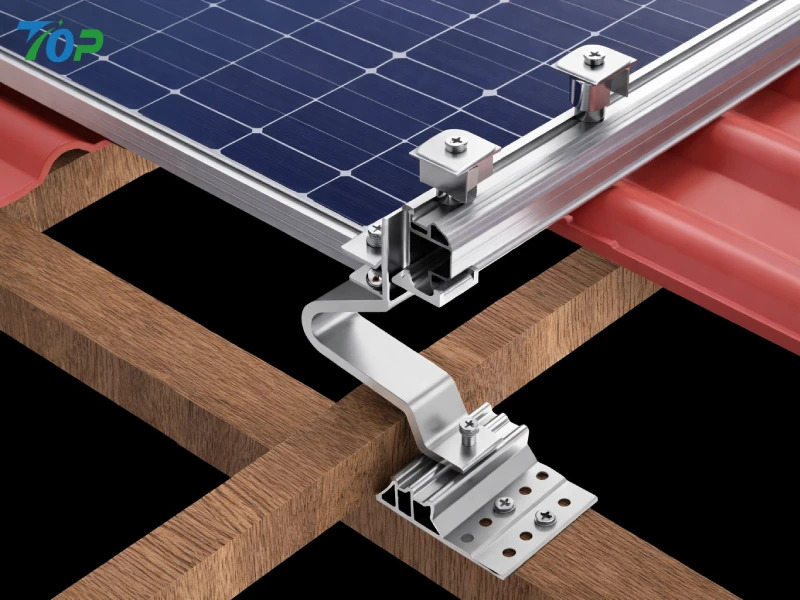

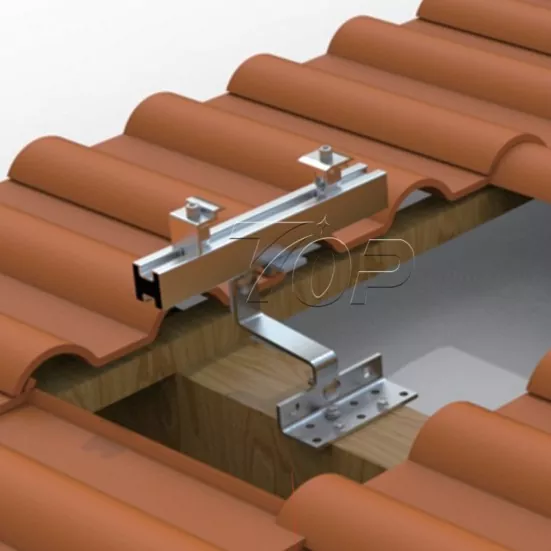

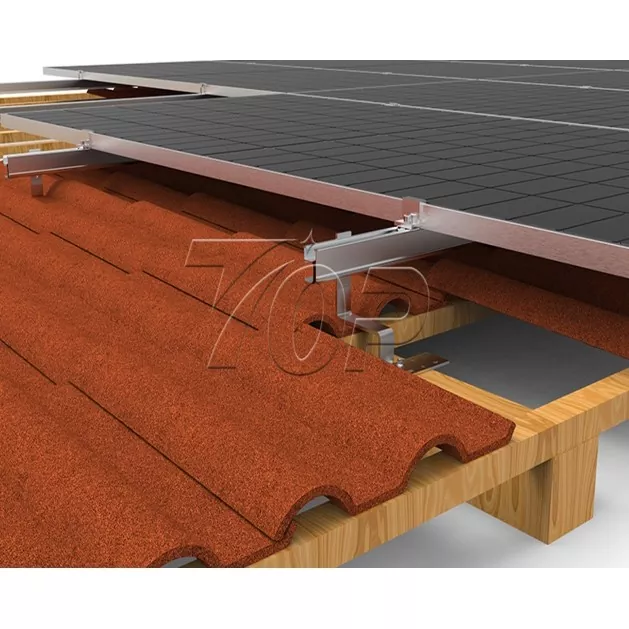

Im Gegensatz zur herkömmlichen Bodenmontage erhöht die Dachmontagelösung effektiv den Nutzungsgrad der Solarenergie. Das Ziegeldach-Haken-Montagesystem von Topfencesolar wird häufig in privaten und gewerblichen Solarkraftwerken eingesetzt. Die Lösung besteht aus einer speziellen Hakenform, die auf der Grundlage des Ziegeldachs entwickelt wurde und auf dem Holzbalken des Daches installiert wird. Die gebogene Form des Hakenkörpers sorgt für eine 100 % berührungslose Verbindung auf dem Dach, ohne die Ziegel zu beschädigen. Und dieses Design könnte das ursprüngliche Dach sicher halten, ohne dass das Dach durchdringt, und das Risiko von Wasserlecks auf ein Minimum reduzieren.

Material:

Die Designs des Dachhaken-Montagesystems für Topfencesolar-Fliesen bestehen hauptsächlich aus rostfreien Stählen. Mit einer über 25-jährigen Nutzungsdauer behalten wir die hohe Qualität und Langlebigkeit bei. Das Material ist Edelstahl SUS304. Und das System kombiniert Al6005-T5-Aluminiumschienen, um Solarmodule auf dem Dach stabil zu halten.

Die Oberflächenbehandlung der Schiene für diesen Haken: Aluminium mit ≥15 μm eloxierter Oberflächenbehandlung.

Leistung: Aufrechterhaltung eines hervorragenden Korrosionsschutzes von Aluminiumstrukturen bei unterschiedlichen religiösen Anwendungen und sogar in komplizierten klimatischen Umgebungen.

Zertifikate: Der Topfencesolar-Haken entspricht SGS/CE/TUV und die Produktionsqualität entspricht dem SGS-Standard.

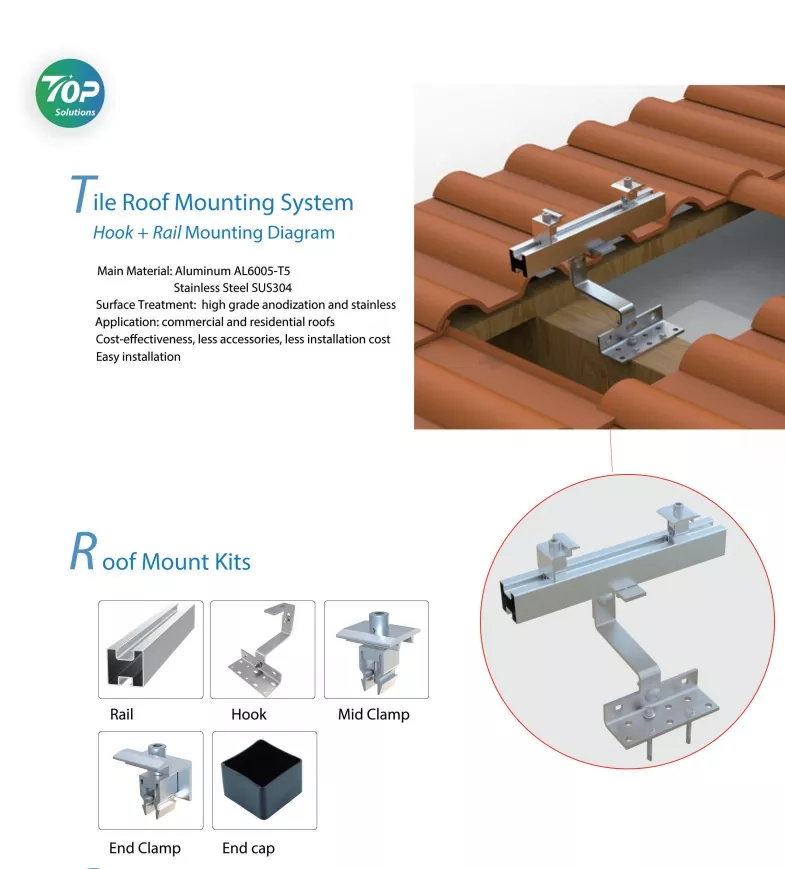

Bestandteile von Ziegeldachhaken:

Blinkend: Gummi

Hakenarm: SUS304-Stahl

Befestigungselemente: Schrauben/selbstschneidender Stift

Schienenklemmen: Mittelklemme/Endklemme

Vorteile:

Der Vorteil dieser schnellen Topfencesolar-Dachhakeninstallation besteht darin, dass sie schnell und kostengünstig installiert werden kann und nur minimale Änderungen an der ursprünglichen Dachstruktur erforderlich sind. Daher hat dieses Hakenmontagesystem einen hohen ästhetischen Reiz und fügt sich harmonisch in das Dach ein.

Wir haben auch schwarze Farboptionen, die auch auf dem europäischen Markt bekannt sind.

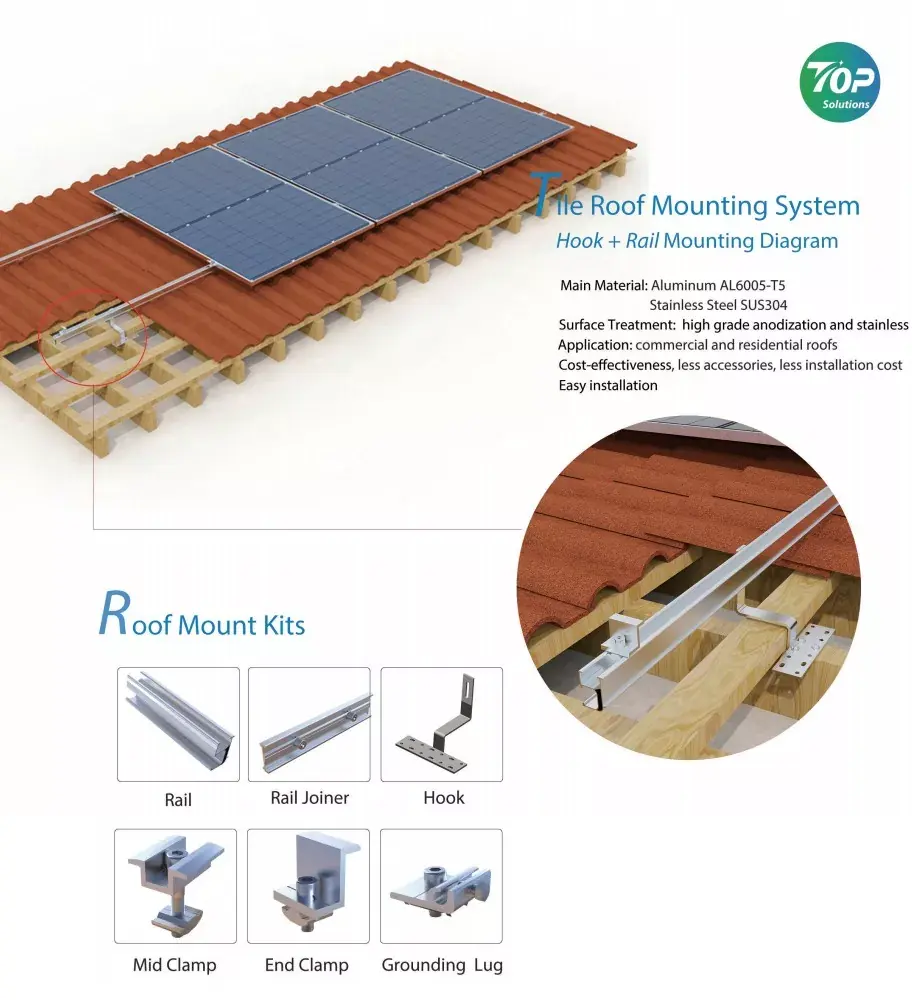

Die Anwendung eignet sich für das Ziegeldach-Montagesystem von Solarmodulen. Das Detailmodell umfasst Montagehalterungen für Solarziegel-Dachhaken und eine Aluminiumschienenmontage.

Installationsschritte:

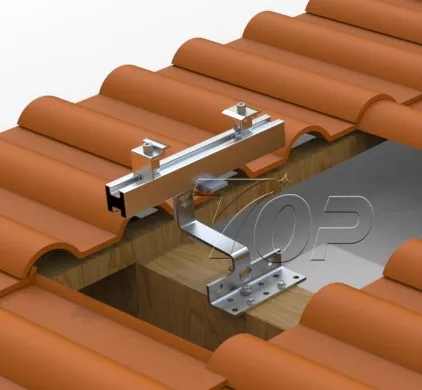

Erster Schritt: Der komplette Systemaufbau auf dem Ziegeldach wird mittels Schrauben oder Bolzen mittels Schienenhaken am Holzbalken des Daches befestigt.

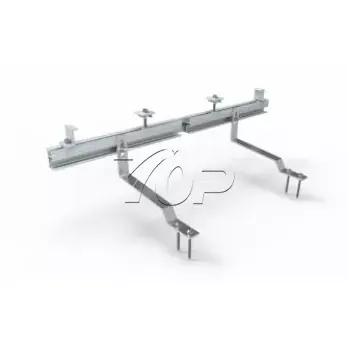

Zweiter Schritt: Montage der Topfencesolar-Aluminiumschienen an den Haken, verschiedene Schienen werden mit Schienenverbindern miteinander verbunden.

Dritter Schritt: Sobald alle Dachhaken fertig sind und die Aluminiumschienen darauf befestigt sind, bereiten Sie die Montage der Solarmodule vor. Bestätigen Sie vor der Montage der PV-Module die Anordnung des Panel-Arrays mit dem Topfencesolar-Ingenieurteam, um die Installation in vertikaler oder horizontaler Ausrichtung abzuschließen. Platzieren Sie dann PV-Module in einer Reihe mit 4–14 oder mehr Modulen in einem Satz oder zwei Module in einer Reihe, 4–20 Einheiten Solarmodule in einer Spalte auf den Schienen. Die Anzahl der Reihen- und Säulenpaneele hängt von der Dachgröße und der der Sonne zugewandten Seite ab. Zu den professionellen Details, wie Sie die Anordnung der Solarmodule auf Ihrem Dach entwerfen und welche Stromkapazität Ihr Dach auf dem Dach installieren könnte, können Sie sich an das Team der Energieingenieure von TOPrfence wenden.

Vierter Schritt: Verbinden Sie die Solarmodule auf den Aluminiumschienen mit Topfencesolar-Mittelklemmen und enden Sie mit den Endklemmen, um diese Solarmodule sicher auf den Ziegeldächern zu befestigen.

Die Faktoren beeinflussen das Strukturdesign und die Montage von Solarmodulen:

1. Die Dachgröße – bestimmt die Stromkapazität, die Sie auf Ihrem Gebäude installieren können.

2. Der Dachtyp: Verschiedene Dachtypen haben unterschiedliche Montagelösungen. Die Wahl von Haken mit Schienen für geneigte Ziegeldächer ist eine der besten Lösungen: geringere Kosten, hohe Festigkeit der Solarpanel-Halterung und leichte Struktur, die sich positiv auf die Belastungssicherheit des Dachgewichts auswirkt. Bei Metalldächern oder Betondächern müssen jedoch L-Füße + Schienenkonstruktionen oder Ballastsysteme usw. gewählt werden. Bitte wenden Sie sich an das Topfencesolar-Ingenieurteam.

3. Abmessungen der Solarmodule und die Leistungskapazität jedes Moduls. Es hängt mit der Gewichtsbelastung der Struktur zusammen.

4. Die Windgeschwindigkeit. Die Struktur des Ziegeldachhaken-Montagesystems muss stark genug sein, um Windgeschwindigkeiten von 2 m/s bis 70 m/s standzuhalten (die durchschnittliche Windgeschwindigkeit, gerechnet durch 3 Sekunden Standard).

5. Das Material der Struktur: Derzeit werden Stahl und Aluminium am häufigsten und am häufigsten für Montagekonstruktionen verwendet. Für die Dachkonstruktion muss ein leichtes Material gewählt werden, daher ist die Verwendung von Aluminium die beste Option. Das Solaraluminium Al6005-T5 von Topfencesolar ist qualitativ hochwertiger als der Markt.

Vorteile

1. Die von Topfencesolar entwickelten geneigten Ziegeldachhaken für das Solarmontagesystem zeichnen sich durch ein einfaches Montagedesign, weniger Halterungen und eine schnelle Installation aus.

2. Unsere Dachhaken-Sets verfügen über ein hochwertiges Eloxierungsverfahren und eine rostfreie Oberflächenbehandlung. Unterstützt die langfristige Nutzung.

3. Die optimierten Designs mit weniger Zubehör führen zu geringeren Kosten. Vor Ort ist lediglich weniger Installationsaufwand erforderlich, um die Installationskosten zu senken.

4.Topfencesolar verfügt über eine Reihe verschiedener Hakenoptionen, die für verschiedene Ziegeldächer und die Märkte Deutschland, Polen, Österreich, Spanien, Japan, Indonesien usw. einstellbar sind.

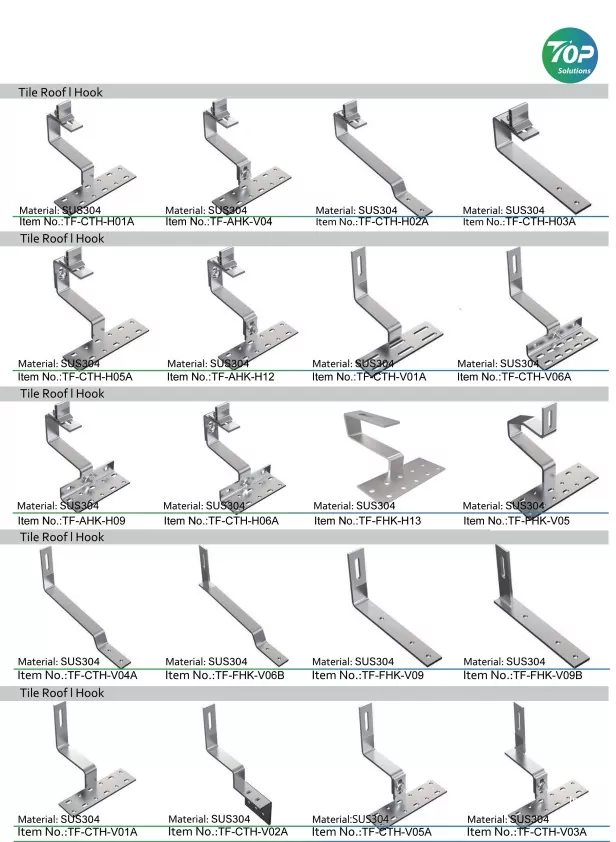

Weitere Optionen für verschiedene Formen und Arten der Haken:
