So wählen Sie den richtigen Solar-Dachhaken basierend auf dem Ziegeltyp aus: Ein technischer Leitfaden für Solarinstallateure, EPC-Auftragnehmer und Beschaffungsteams

Warum die Auswahl eines Solardachhakens eine wichtige technische Entscheidung ist

Das Richtige auswählenSolardachhakenfür ein Solarmontagesystem für Ziegeldächerist keine unbedeutende Hardware-Entscheidung – sie bestimmt direkt die strukturelle Stabilität, die Wasserdichtigkeit, die Installationseffizienz und die langfristige Zuverlässigkeit der Anlagen. Bei gewerblichen und industriellen Dachprojekten ist die Abstimmung schlechtDachhaken für Ziegeldach-Solarmontagekann zu rissigen Fliesen, Wassereintritt, Auftriebsversagen unter Windlasten und kostspieligen Nacharbeiten führen, die sich auf Projektzeitpläne und Garantierisiken auswirken.

Im Gegensatz zu Metalldächern oder flachen Betondächern unterscheiden sich Ziegeldächer erheblich in Geometrie, Dicke, Sprödigkeit, Lastübertragungsverhalten und Installationsbeschränkungen. Ein Universal-Hook-Ansatz ist technisch fehlerhaft. Die richtige Methode erfordert die Anpassung der Hakengeometrie, der Höhenverstellbarkeit, der Grundplattenkonstruktion und der Materialqualität an den jeweiligen Fliesentyp und die darunter liegende Sparrenstruktur.

Dieser technische Leitfaden bietet einen strukturierten Rahmen für die Auswahl des richtigen ProduktsSolardachhakenbasierend auf dem Fliesentyp. Es integriert Dachmechanik, Überlegungen zur strukturellen Belastung, Materialleistung und praktische Installationsrealitäten. Ziel ist es, Ingenieurteams, Beschaffungsmanager und Integratoren von Solarmontagesystemen dabei zu unterstützen, datengesteuerte Entscheidungen zu treffen, die Risiken reduzieren und die Projektrentabilität verbessern.

1. Warum die Auswahl eines Solardachhakens eine strukturelle Entscheidung ist und nicht nur eine Komponentenauswahl

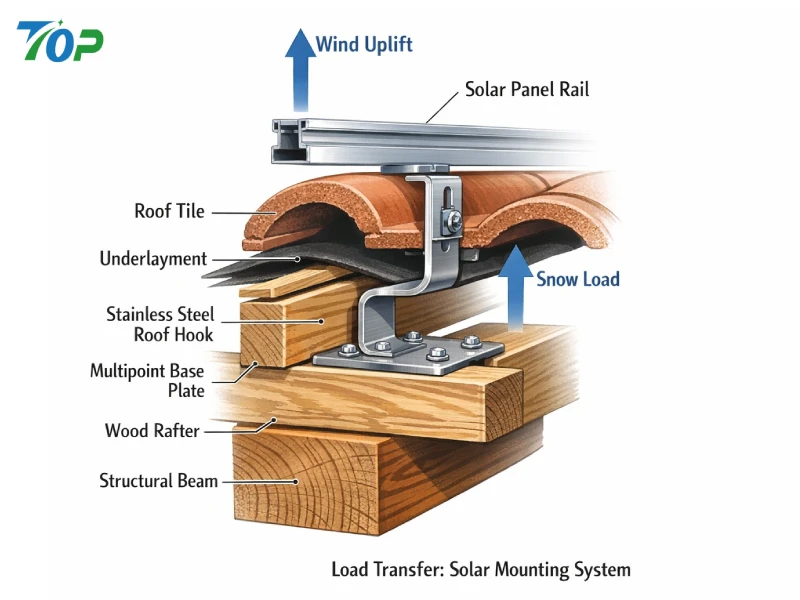

Bei einer Solaranlage mit Ziegeldach dient der Dachhaken als primäre strukturelle Schnittstelle zwischen der Photovoltaik-Montageschiene und den tragenden Sparren des Gebäudes. Der Lastpfad ist wie folgt:

• Solarmodul → Montageschiene → Dachhaken → Struktursparren → Gebäudestruktur

Die Fliese selbst istnichtein strukturelles tragendes Element. Die meisten Ton-, Beton- und Schieferfliesen sind in erster Linie für den Wetterschutz und nicht für konzentrierte mechanische Belastungen konzipiert. Wenn einSolarmontage für ZiegeldachBei der Installation des Systems muss der Haken die Lasten direkt auf die Sparren übertragen und gleichzeitig eine übermäßige Belastung der umliegenden Dachziegel vermeiden.

Aus technischer Sicht muss der Haken Folgendes aushalten:

• Eigenlast (Module + Schienen + Montagematerial)
• Windsog- und Soglasten
• Schneelasten (sofern zutreffend)
• Wärmeausdehnungsspannungen
• Dynamische Ermüdung über 25+ Jahre

Internationale Strukturstandards wie ASCE 7 (American Society of Civil Engineers, 2022) betonen, dass Dachsolaranlagen hinsichtlich Windlasten unter Berücksichtigung der Gebäudehöhe, der Expositionskategorie und der lokalen Windgeschwindigkeit bewertet werden müssen. Daher müssen Dachhaken mit ausreichender Tragfähigkeit und geprüften Leistungsdaten ausgewählt werden.

Das Ignorieren dieser strukturellen Realitäten erhöht das Risiko von:

• Rissbildung in der Fliese aufgrund punktueller Lastkonzentration
• Hakenverformung beim Auftrieb
• Auszug der Befestigungselemente aus unterdimensionierten Sparren
• Wassereinbruch durch unsachgemäßen Fliesenabstand

Daher ist die Auswahl von aDachhaken aus EdelstahlDabei geht es nicht nur um Korrosionsbeständigkeit, sondern auch darum, die strukturelle Kompatibilität mit dem Dachsystem sicherzustellen.

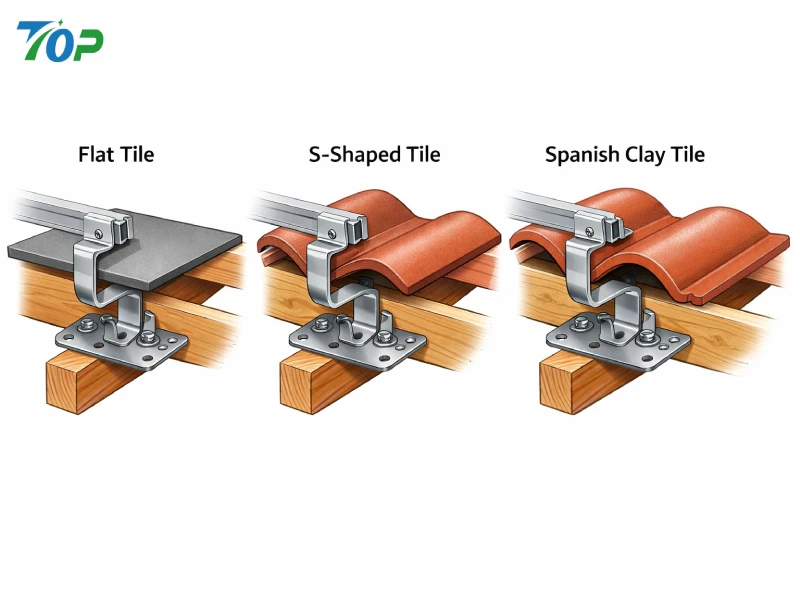

2. Grundlegendes zu gängigen Ziegeldachtypen, die in Solarprojekten verwendet werden

Unterschiedliche Fliesengeometrien erfordern grundsätzlich unterschiedliche AnforderungenSolardachhakenKonfigurationen. Nachfolgend finden Sie eine technische Aufschlüsselung gängiger Ziegeldachtypen, die bei Solarprojekten für Wohn-, Gewerbe- und Leichtindustrieprojekte vorkommen.

2.1 Flaches Betonziegeldach

Flache Betonfliesen werden häufig in Europa, Australien und Teilen Asiens verwendet. Sie haben typischerweise eine Dicke von 10–15 mm und überlappende Verriegelungsprofile.

Strukturelle Merkmale:

• Relativ hohe Druckfestigkeit
• Mäßige Sprödigkeit
• Einheitliches flaches Oberflächenprofil
• Der vertikale Fliesenabstand wurde korrigiert

InSolarmontage für FlachdachziegelBei Anwendungen besteht die größte Designherausforderung darin, einen ausreichenden Abstand zwischen dem Hakenarm und der Unterseite der Fliese sicherzustellen. Wenn die Hakenhöhe nicht ausreicht, liegt die Fliese direkt auf dem Haken auf, wodurch konzentrierte Belastungspunkte entstehen.

Empfohlene Überlegungen:

• Höhenverstellbarer Dachhaken
• Breite Grundplatte zur Sparrenverankerung
• Mindestens 3–5 mm Fliesenabstand

2.2 Spanisches/römisches gebogenes Ziegeldach

Spanische oder römische Fliesen haben ein wellenförmiges Profil mit abwechselnd konvexen und konkaven Kurven. Diese Fliesen sind in mediterranen Klimazonen und in hochwertigen Wohngebäuden weit verbreitet.

Technische Herausforderungen:

• Nicht flacher Oberflächenkontakt
• Variable Fliesenhöhe
• Begrenzter Einbauraum zwischen den Kurven
• Höhere Bruchgefahr beim Heben

FürSolarmontage für spanisches ZiegeldachEin Standard-Flachhaken ist oft ungeeignet. Der Haken muss Folgendes haben:

• Erweiterter vertikaler Einstellbereich
• Schmaler Oberarm, um unter gebogene Fliesen zu passen
• Optimierter seitlicher Versatz zur Ausrichtung auf den Sparren

Wenn die Krümmungsgeometrie nicht eingehalten wird, führt dies häufig zu einem falschen Sitz und zur Freilegung von Wasserwegen.

2.3 Schieferziegeldach

Schiefer ist ein Dachmaterial aus Naturstein, das für seine Haltbarkeit und Ästhetik bekannt ist, bei punktueller Belastung jedoch äußerst spröde ist.

Wichtige Überlegungen:

• Geringe Toleranz gegenüber Bohrbelastungen
• Dünne Fliesenstärke
• Hohe Wiederbeschaffungskosten

InSolarmontage für SchieferdachOftmals sind ultradünne Haken oder spezielle Eindecksysteme erforderlich. Unsachgemäßes Anheben von Schieferfliesen kann zu unsichtbaren Mikrobrüchen führen, die sich später unter Temperaturwechsel ausbreiten.

Da Schiefer eine minimale Biegefestigkeit aufweist, muss die Ausrichtung der Grundplatte präzise sein, um eine Drehmomentübertragung auf die Fliesenoberfläche zu vermeiden.

2.4 Tonziegeldach

Tonfliesen sind leicht, aber sehr spröde. Sie weisen eine gute Witterungsbeständigkeit, aber eine begrenzte strukturelle Widerstandsfähigkeit gegenüber konzentrierter Belastung auf.

Häufige Risiken inSolarmontagesysteme für ZiegeldächerDie Verwendung von Tonfliesen umfasst:

• Rissbildung durch zu festes Anziehen
• Wassereintritt, wenn die Fliesen nicht richtig verlegt werden
• Ungleichmäßige Fliesenabstände wirken sich auf die Hakenplatzierung aus

Eine verstellbareDachhaken für Ziegeldachmit verstärktem Unterarm und präzisem Fliesenabstand sind unerlässlich.

2.5 Asphaltschindeldach (Vergleichsreferenz)

Obwohl es sich nicht um ein Ziegelsystem handelt, werden Asphaltschindeln oft mit Ziegeldächern verglichen. Bei Schindelanwendungen werden typischerweise L-Füße mit Einfassung anstelle herkömmlicher Fliesenhaken verwendet.

Diese Unterscheidung ist entscheidend. Der Versuch, Ziegeldachhaken auf Schindelsystemen zu verwenden – oder umgekehrt – beeinträchtigt die Wasserdichtigkeit und verstößt gegen Standardinstallationspraktiken (International Code Council, 2021).

3. Grundlegende technische Kriterien für die Auswahl des richtigen Solardachhakens

Bei der Auswahl einesHersteller von SolardachhakenBei der Bewertung von Hakenmodellen sollten Beschaffungs- und Engineering-Teams die folgenden fünf technischen Dimensionen bewerten.

3.1 Hakenhöhe und Verstellbereich

Die Fliesendicke und die Überlappungshöhe variieren je nach Hersteller und Region. Bei einem nicht verstellbaren Haken besteht die Gefahr eines unzureichenden Abstands oder eines zu großen Spalts, der die Lastübertragung beeinträchtigt.

Best Practice:

• Vertikale Verstellbarkeit ≥ 30–50 mm
• Abstandsfuge zur Verhinderung einer direkten Fliesenpressung
• Kompatibilität mit Common-Rail-Systemen

Die Einstellbarkeit verbessert die Feldflexibilität und reduziert den Bedarf an mehreren SKU-Beständen.

3.2 Grundplattendesign und Lastverteilung

Die Grundplatte verankert den Haken am Sparren. Eine schmale oder dünne Basis erhöht die Spannungskonzentration der Befestigungselemente und verringert den Ausziehwiderstand.

Laut Untersuchungen zu strukturellen Verbindungselementen (American Wood Council, 2018) hängt die Ausziehkapazität von der Einbettungstiefe und der Holzdichte ab. Daher:

• Grundplattenstärke ≥ 4–5 mm Edelstahl
• Mindestens zwei strukturelle Befestigungselemente
• Einhaltung der Randabstände

3.3 Materialqualität und Korrosionsbeständigkeit

Höchste PrämieDachhaken aus EdelstahlVerwenden Sie SUS304 oder SUS316.

• SUS304: Geeignet für Binnenumgebungen
• SUS316: Empfohlen für Küstenregionen oder Regionen mit hohem Salzgehalt

Korrosion verringert mit der Zeit die Querschnittsfestigkeit. Bei Systemen mit einer Lebensdauer von 25 Jahren muss die Materialauswahl der Umweltexpositionskategorie (ISO 9223) entsprechen.

3.4 Wasserdichte Integration

Durch das Anheben der Fliesen wird die Unterlage vorübergehend freigelegt. Unsachgemäßer Wiedereinbau oder fehlendes Blinken erhöhen das Leckagerisiko.

Best Practice:

• EPDM-Dichtungskissen
• Kompatibles Blinken bei Bedarf
• Fliesenschneiden statt übermäßiger Kraftaufwand

3.5 Kompatibilität mit Sparrenlayout

Die Hakenplatzierung wird durch den Sparrenabstand eingeschränkt, typischerweise 400–600 mm. Wenn die Hakengeometrie keinen seitlichen Versatz zulässt, wird die Installation ineffizient und die Struktur beeinträchtigt.

FortschrittlichSolardachhakenDie Designs verfügen über eine seitliche Einstellbarkeit, um sie an Strukturelementen auszurichten, ohne die Fliesen zu belasten.

4. Risikoanalyse: Folgen einer falschen Dachhakenauswahl

UnangemessenSolarmontage auf ZiegeldächernKomponentenauswahl erhöht sich:

• Installationszeit um 15–30 %
• Materialverschwendung durch kaputte Fliesen
• Gewährleistungsansprüche bei Leckageansprüchen
• Strukturelle Haftung bei Windsturzereignissen

Windbedingte Ausfälle wurden in Dachsolaranlagen dokumentiert, bei denen unzureichende Befestigungsmethoden zum Einsatz kamen (Kopp et al., 2012). Während den Modulen häufig die größte Aufmerksamkeit gewidmet wird, entscheidet häufig die Befestigungshardware über die Überlebensfähigkeit des Systems.

Für Beschaffungsteams müssen die gesamten Installationskosten die Risikominderung beinhalten – und nicht nur den Hardware-Stückpreis.

5. Strategische Beschaffungsüberlegungen für kommerzielle Projekte

Für kommerzielle Projekte mit mehreren Standorten ist die Standardisierung von aSolarmontage für ZiegeldachLösung verbessert:

• Bestandskontrolle
• Effizienz der Installationsschulung
• Konsistenz der Qualitätssicherung
• Langfristige Wartungsvorhersehbarkeit

Allerdings darf die Standardisierung die technische Kompatibilität nicht außer Kraft setzen. Der richtige Ansatz besteht darin, einen Hersteller auszuwählen, der in der Lage ist:

• Bereitstellung von Strukturprüfberichten
• Bietet verstellbare Hakendesigns
• Unterstützt die Anpassung einzigartiger Fliesengeometrien
• Gewährleistung der Chargenkonsistenz bei Großaufträgen

In Beschaffungsumgebungen mit hohem Volumen gilt die Auswahl des RichtigenHersteller von Solardachhakenwird eher zu einer strategischen Partnerschaftsentscheidung als zu einem transaktionalen Kauf.

6. Auswahlmatrix für Solardachhaken nach Ziegeltyp

Für Ingenieurteams, die mehrere verwaltenSolarmontage auf ZiegeldächernBei Projekten über Regionen hinweg verbessert ein strukturiertes Vergleichstool die Entscheidungseffizienz deutlich. Anstatt a auszuwählenSolardachhakenBei der Auswahl müssen Geometriekompatibilität, Lastübertragungsverhalten, Umwelteinflüsse und Einbautoleranzen ausschließlich auf der Grundlage des Aussehens oder des Preises berücksichtigt werden.

Die folgende Matrix bietet einen praktischen Referenzrahmen für die Zuordnung von Hakentypen zu Dachziegelkategorien. Bei der abschließenden technischen Validierung sollten immer standortspezifische Strukturberechnungen gemäß den örtlichen Bauvorschriften berücksichtigt werden.

Fliesentyp	Empfohlene Hakenkonfiguration	Anpassbarkeitsanforderung	Materialqualität	Risikostufe der Installation	Technische Hinweise
Flache Betonfliese	Standardmäßig verstellbarer Flachhaken	30–50 mm Höhenverstellung	SUS304 (Binnenland) / SUS316 (Küste)	Medium	Achten Sie auf einen Fliesenabstand von ≥3 mm, um Druckspannungen vorzubeugen
Spanische/römische gebogene Fliese	Verlängerter, verstellbarer Haken mit schmalem Arm	50 mm+ vertikaler Bereich	SUS304 / SUS316	Hoch	Erfordert krümmungskompatiblen Oberarm und seitlichen Versatz
Schieferfliese	Ultradünnes System mit integriertem Haken oder Blitzschutz	Minimale Höhe, präzise Ausrichtung	SUS316 bevorzugt	Sehr hoch	Punktlast auf Schiefer vermeiden; Erwägen Sie die Flash-Integration
Tonfliesen	Verstärkter, verstellbarer Haken am Unterarm	30–40 mm	SUS304 / SUS316	Hoch	Vermeiden Sie ein zu starkes Anziehen; Sorgen Sie für eine gleichmäßige Neuverlegung der Fliesen

Diese Auswahlmatrix zeigt, dass es kein Universal gibtDachhaken für ZiegeldachAnwendungen. Jede Konfiguration muss der Fliesengeometrie und dem Strukturverhalten entsprechen.

7. Detaillierte technische Überlegungen nach Kachelkategorie

7.1 Flaches Betonziegeldach: Strukturelle Stabilität mit kontrolliertem Abstand

Flachziegelsysteme sind im Vergleich zu gebogenen Dächern oder Schieferdächern relativ montagefreundlich. Allerdings kann eine falsche Auswahl der Hakenhöhe immer noch zu einer Kompression oder Hebeinstabilität der Fliesen führen.

Wichtige technische Schwerpunkte:

• Die Dicke des Hakenarms reicht aus, um einer Biegung bei Windauftrieb standzuhalten
• Breite der Grundplatte kompatibel mit Standardsparrenabstand (400–600 mm)
• Mindestens zwei Zugschrauben pro Haken
• Einhaltung der ASCE 7-Anforderungen zur Windlastberechnung

In Starkwindzonen können die Auftriebskräfte je nach Dachzonenklassifizierung 2,0 kPa überschreiten (ASCE, 2022). Daher ist die Überprüfung des zulässigen Auszugswiderstands der Befestigungselemente bei der Auswahl von entscheidender BedeutungSolarmontage für Flachdachziegel.

7.2 Spanisches/römisches Ziegeldach: Krümmung und Lastübertragung verwalten

Gebogene Ziegelsysteme führen zu asymmetrischen Lastpfaden. Der Haken muss eine Brücke zwischen konkaven und konvexen Fliesenoberflächen schlagen, ohne dass es zu Spannungskonzentrationen kommt.

Kritische Designparameter:

• Toleranz der Oberarmkrümmung
• Seitliche Verstellbarkeit zur Sparrenausrichtung
• Erweiterte vertikale Höhe, um Spitzenkachelkanten freizumachen
• Strukturprüfung unter exzentrischen Belastungsbedingungen

Da gebogene Fliesen bei der Installation häufig häufiger brechen, ist die Wahl eines verstellbaren Fliesentyps sinnvollSolardachhakenreduziert Nacharbeitskosten und verkürzt Installationszyklen.

7.3 Schieferziegeldach: Präzisionstechnik und Risikominderung

Schieferdachinstallationen erfordern höchste Ingenieursdisziplin. Im Gegensatz zu Ton oder Beton verträgt Schiefer keine Stöße oder konzentrierten Drehmomente.

FürSolarmontage für SchieferdachBeachten Sie Folgendes:

• Flache Hakengeometrie
• Vorbohrstrategie mit wasserdichtem Membranschutz
• Integration mit Metallblechen, sofern zulässig
• Verwendung von korrosionsbeständigem SUS316 zur Gewährleistung einer langfristigen Haltbarkeit

Installationsfehler bei Schieferdächern führen häufig zu latenten Fehlern – Mikrorissen, die sich aufgrund von Frost-Tau-Wechseln ausbreiten (International Code Council, 2021).

7.4 Tonziegeldach: Sprödigkeit und Drehmoment kontrollieren

Tonfliesen weisen eine geringe Zugfestigkeit und eine begrenzte Biegetoleranz auf. Zu festes Anziehen von Befestigungselementen ist eine der häufigsten Bruchursachen.

Best Practices:

• Drehmomentgesteuerte Schraubwerkzeuge
• Gleichmäßiger Fliesenzuschnitt für Hakenfreiheit
• Spannungsverteilendes Grundplattendesign
• Sichtkontrolle nach dem erneuten Verlegen der Fliesen

Auswahl einer verstärktenDachhaken aus Edelstahlverbessert die strukturelle Zuverlässigkeit von Tondachsystemen.

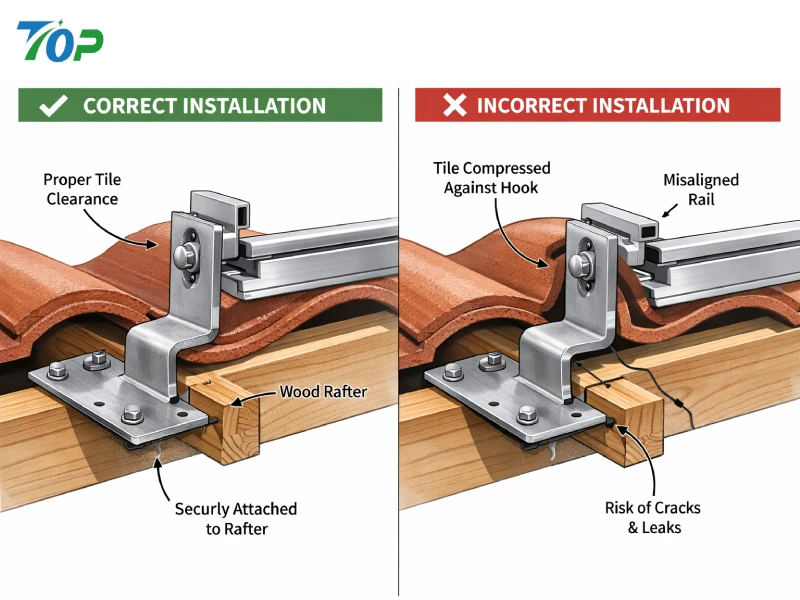

8. Häufige Installationsfehler, die das Projektrisiko erhöhen

Überall kommerziellSolarmontage auf ZiegeldächernBei Projekten führen die folgenden wiederkehrenden Fehler zu Kostenüberschreitungen und langfristiger Haftung:

8.1 Verwendung eines Universalhakens für alle Fliesentypen

Der Versuch einer Standardisierung mit einem Einzelhakenmodell führt häufig zu Fehlausrichtungen und Schäden an den Fliesen. Es sind geometriespezifische Lösungen erforderlich.

8.2 Ignorieren der Windlastzonenvariation

Dachecken und -kanten unterliegen höheren Auftriebskräften. Der Hakenabstand muss die Zoneneinteilung gemäß den Bauvorschriften widerspiegeln.

8.3 Unzureichender Fliesenabstand

Der direkte Kontakt zwischen Dachziegel und Haken überträgt die Last auf spröde Dachmaterialien und erhöht so das Bruchrisiko.

8.4 Unzureichende Einbettungstiefe des Befestigungselements

Die Auszugsfähigkeit der Befestigungselemente hängt von der Einbettungstiefe und der Holzdichte ab (American Wood Council, 2018). Eine Unterschätzung dieser Parameter verringert die Sicherheitsmargen des Systems.

8.5 Nichtberücksichtigung der Wärmeausdehnung

Montageschienen aus Edelstahl und Aluminium dehnen sich unterschiedlich schnell aus. Eine unsachgemäße Konstruktion kann zu langfristiger Belastung der Hakenverbindungen führen.

9. Installationseffizienz und Arbeitskostenoptimierung

Das Richtige auswählenHersteller von Solardachhakenkann die Installationseffizienz erheblich beeinflussen.

Funktionen, die die Feldproduktivität verbessern:

• Vormontierte verstellbare Komponenten
• Übersichtliche Dokumentation der Strukturbelastung
• Chargenkonsistenz für große Beschaffungsaufträge
• Kompatibles Schienenschnittstellendesign

Studien zur Bauproduktivität zeigen, dass die Vereinfachung der Installation die Arbeitszeit in sich wiederholenden Systemen um 10–25 % reduziert (Gould & Joyce, 2014). Bei großen Solarportfolios auf Dächern wirken sich solche Einsparungen erheblich auf die Projektmargen aus.

10. Überprüfung und Dokumentation der technischen Belastung

Für kommerzielle Solarentwickler und EPC-Auftragnehmer ist die Dokumentation unerlässlich. Eine zuverlässigeSolardachhakenDer Lieferant sollte Folgendes bereitstellen:

• Berichte über mechanische Belastungstests
• Materialzertifikate (SUS304 / SUS316)
• Finite-Elemente-Analysedaten (falls verfügbar)
• Klassifizierung der Korrosionsbeständigkeit
• Aufzeichnungen zur Rückverfolgbarkeit der Qualitätskontrolle

Untersuchungen zu Windlasttests (Kopp et al., 2012) zeigen, dass die Integrität der Befestigung oft der begrenzende Faktor für die Leistung von Dachsystemen ist. Daher muss die Hakenauswahl durch mechanische Beweise und nicht durch Annahmen validiert werden.

11. Kosten-Nutzen-Analyse: Über den Stückpreis hinaus

Bei Beschaffungsentscheidungen sollte der Lebenszykluswert und nicht die anfänglichen Stückkosten berücksichtigt werden. Ein preisgünstigeresDachhaken für Ziegeldachbei denen es an Einstellbarkeit oder struktureller Zertifizierung mangelt, kann dies zu Folgendem führen:

• Höhere Kosten für den Austausch von Fliesen
• Verlängerte Installationsdauer
• Versicherungsstreitigkeiten nach Wetterereignissen
• Reduzierte Langzeitzuverlässigkeit

Ein Gesamtkostenansatz umfasst:

• Materialkosten
• Arbeitskosten
• Kosten der Risikominderung
• Garantiegefährdung
• Vorhersehbarkeit der Wartung

Bei ganzheitlicher Bewertung technisch anpassbarSolardachhakenSysteme erzielen bei großen kommerziellen Portfolios häufig eine bessere Kapitalrendite.

12. So wählen Sie den richtigen Hersteller von Solardachhaken für Großprojekte aus

Bei der kommerziellen und Portfolio-basierten Solardachentwicklung ist die Auswahl von aHersteller von Solardachhakenist eine strategische technische und risikomanagementbezogene Entscheidung. Die Designfähigkeit, Produktionskontrolle und Dokumentationstransparenz des Herstellers wirken sich direkt auf die Installationseffizienz, die strukturelle Zuverlässigkeit und die langfristige Anlagenleistung aus.

Über die Bewertung von Preis und Lieferzeit hinaus sollten Beschaffungs- und Engineering-Teams bei der Beschaffung die folgenden Dimensionen berücksichtigenSolardachhakenSysteme für Solarmontageprojekte auf Ziegeldächern.

12.1 Technische Leistungsfähigkeit und strukturelle Validierung

Ein qualifizierter Hersteller sollte mechanische Validierungsdaten bereitstellen, die die Tragfähigkeit unter simulierten Windauftriebs- und Abwärtsdruckbedingungen belegen.

Wichtige anzufordernde Dokumente:

• Statische Belastungstestberichte
• Zertifizierung der Materialzugfestigkeit
• Dokumentation der Finite-Elemente-Analyse (FEA).
• Validierung der Verbindungselementkompatibilität
• Korrosionsbeständigkeitsklassifizierung nach ISO 9223

Befestigungssysteme sind oft das schwächste Glied bei Solaranlagen auf Dächern. Windtechnische Untersuchungen bestätigen, dass auf Dächern montierte Systeme als integrierte Strukturbaugruppen und nicht als isolierte Komponenten bewertet werden müssen (Kopp et al., 2012). Ein Lieferant, der keine dokumentierten Testnachweise vorlegen kann, birgt ein vermeidbares Projektrisiko.

12.2 Materialqualität und Rückverfolgbarkeit

Am leistungsstärkstenDachhaken aus Edelstahlwerden aus Edelstahl SUS304 oder SUS316 hergestellt. Allerdings reicht die Materialqualität allein nicht aus; Rückverfolgbarkeit und Konsistenz sind gleichermaßen wichtig.

Für die Beschaffung auf Portfolioebene sollten Qualitätskontrollsysteme Folgendes umfassen:

• Materialzertifizierung auf Chargenebene
• Prüfung der Maßtoleranz
• Überprüfung der Konsistenz der Oberflächenbeschaffenheit
• Prüfung der Schweißnahtintegrität (falls zutreffend)

Korrosion verringert mit der Zeit die effektive Querschnittsfläche und die strukturelle Festigkeit. Für Küstenregionen oder Regionen mit hoher Luftfeuchtigkeit wird normalerweise SUS316 empfohlen, um eine Designhaltbarkeit von 25 Jahren aufrechtzuerhalten.

12.3 Anpassbarkeit und SKU-Optimierung

Hersteller, die modulare, anpassbare Hakenkonstruktionen anbieten, reduzieren die Komplexität der Lagerbestände. Anstatt mehrere Modelle mit fester Höhe auf Lager zu haben, sind sie verstellbarDachhaken für ZiegeldachSysteme können flache Fliesen, Tonfliesen und Fliesen mit mittlerer Krümmung abdecken.

Diese Flexibilität verbessert:

• Lagereffizienz
• Anpassungsfähigkeit der Installation
• Reduzierte Feldmodifikationen
• Schnellere Beschaffungszyklen

Aus Sicht der Lebenszykluskosten bieten anpassungsfähige Hakensysteme im Vergleich zu kostengünstigen Alternativen mit fester Geometrie häufig einen höheren langfristigen Wert.

12.4 Produktionskapazität und Lieferstabilität

Große kommerzielle Solarportfolios erfordern konsistente Lieferpläne. Lieferunterbrechungen bei der Montagehardware können die Installationsteams verzögern und die Zeitpläne für die Inbetriebnahme beeinträchtigen.

Eine zuverlässigeSolarmontage für ZiegeldachDer Lieferant sollte Folgendes nachweisen:

• Skalierbare Produktionslinien
• Durchlaufzeittransparenz
• Exportlogistikfähigkeit
• Konsistente Maßwiederholbarkeit

Konsistenz ist besonders wichtig, da Maßabweichungen in der Hakenhöhe oder der Grundplattenausrichtung bei langen Dachspannweiten zu einer Fehlausrichtung der Schienen führen können.

13. Modell der technischen Zusammenarbeit für kommerzielle Anlagen

Bei gewerblichen Dachportfolios und Dachportfolios mit mehreren Gebäuden ist die Zusammenarbeit zwischen dem Installateur und demHersteller von Solardachhakensollte vor der Fertigstellung der Stückliste erfolgen.

Ein optimierter Arbeitsablauf umfasst typischerweise:

1. Überprüfung der Dachkonstruktionsdokumentation
2. Identifizierung des Fliesentyps und Messung der Dicke
3. Berechnung der Wind- und Schneelast gemäß den örtlichen Vorschriften
4. Planung der Hakenabstände
5. Spezifikation für strukturelle Verbindungselemente
6. Prototypenvalidierung (falls erforderlich)

Durch die Integration dieser Schritte während der Bauvorbereitung werden Änderungsaufträge und Feldanpassungen reduziert. Gemäß ASCE 7 (2022) müssen Dachanlagen zonenspezifische Windsogdrücke berücksichtigen. Der technische Input in der Befestigungsphase gewährleistet die Konformität und verbessert die strukturelle Belastbarkeit.

14. Langfristige Leistungsüberlegungen für die Solarmontage auf Ziegeldächern

Bei der BewertungSolardachhakenBei Systemen ist die langfristige Zuverlässigkeit ebenso wichtig wie die Leistung bei der Erstinstallation.

14.1 Wärmeausdehnung und Ermüdung

Solar-Montageschienen bestehen typischerweise aus Aluminium, während Haken aus Edelstahl bestehen. Unterschiedliche Ausdehnungen zwischen Materialien führen zu zyklischer Spannung an den Verbindungspunkten. Über eine Lebensdauer von 25 Jahren wird die Ermüdungsbeständigkeit relevant.

14.2 Klassifizierung der Korrosionsumgebung

ISO 9223 kategorisiert atmosphärische Korrosivitätsgrade. Küstenumgebungen (Kategorien C4–C5) erfordern Materialien mit höherer Korrosionsbeständigkeit. In solchen Fällen wird SUS316 empfohlen, um Lochfraß zu verhindern.

14.3 Wartungszugänglichkeit

Haken sollten einen Inspektionszugang ermöglichen, ohne dass das Modul vollständig entfernt werden muss. Ein effizientes Wartungsdesign verbessert die langfristige Betriebsstabilität.

15. Häufig gestellte Fragen zu Solardachhaken

15.1 Passt ein Solardachhaken auf alle Dachziegeltypen?

Nein. Die Fliesengeometrie variiert erheblich. Anpassbare Designs können mehrere Fliesenkategorien abdecken, Schieferfliesen und stark gebogene spanische Fliesen erfordern jedoch häufig spezielle Konfigurationen.

15.2 Wie messe ich die Fliesenhöhe, bevor ich einen Haken auswähle?

Messen Sie die gesamte Fliesendicke und die Überlappungshöhe. Stellen Sie sicher, dass die gewählte Hakenhöhe ausreichend Spielraum bietet, ohne die Fliesenoberfläche zu komprimieren.

15.3 Welches Material eignet sich am besten für die Solarmontage auf Küstenziegeldächern?

Aufgrund der verbesserten Korrosionsbeständigkeit wird Edelstahl SUS316 für Umgebungen mit hohem Salzgehalt oder für Meeresumgebungen empfohlen.

15.4 Wie viele Dachhaken werden pro Kilowatt benötigt?

Die Anzahl der Haken hängt von der Windzonenklassifizierung, der Modulgröße und der Schienenspannweite ab. Strukturberechnungen müssen den ASCE 7-Lastkriterien entsprechen.

15.5 Müssen Solardachhaken eingeschweißt werden?

Bei einigen Ziegeldachsystemen wird die Integration von Einfassungen oder wasserdichten Membranen empfohlen, um die langfristige Verhinderung von Lecks zu verbessern.

15.6 Was verursacht Risse in Fliesen während der Verlegung?

Häufige Ursachen sind unzureichender Abstand, zu starkes Anziehen, falsche Hebetechnik und ungleichmäßige Lastverteilung.

15.7 Wie kann die Installationszeit verkürzt werden?

Durch die Verwendung verstellbarer vormontierter Haken und standardisierter Schienenschnittstellen wird die Installationseffizienz erheblich verbessert.

16. Strategische Schlussfolgerung: Engineering Precision Drives steigert die Projektrentabilität

Das Richtige wählenSolardachhakenfür einSolarmontagesystem für Ziegeldächerist eine mehrdimensionale technische Entscheidung. Fliesengeometrie, Lastübertragungsverhalten, Korrosionsumgebung und Installationsablauf müssen alle gemeinsam bewertet werden.

Bei Projekten im kommerziellen Maßstab bestimmt das Befestigungssystem Folgendes:

• Strukturkonformität
• Installationsproduktivität
• Garantiegefährdung
• Lebenszykluswartungskosten
• Zuverlässigkeit auf Portfolioebene

Eine gut gestaltete verstellbareDachhaken für ZiegeldachAnwendungen reduzieren die Feldunsicherheit, verbessern die Lastverteilung und verbessern die Wasserdichtigkeit. Wenn sie durch dokumentierte Strukturvalidierung und Produktionskonsistenz unterstützt werden, bieten solche Systeme Langzeitstabilität und messbare Kostenvorteile.

Technische Präzision auf der Befestigungsebene führt direkt zu verbesserten Projektmargen und einem geringeren Betriebsrisiko. Für Installateure, EPC-Auftragnehmer und Beschaffungsteams, die Solarportfolios mit Ziegeldächern verwalten, ist die Auswahl das RichtigeHersteller von Solardachhakenist nicht nur eine Beschaffungsentscheidung – es ist eine strukturelle Strategie.

Referenzen

• Amerikanische Gesellschaft der Bauingenieure. (2022).Mindestbemessungslasten und zugehörige Kriterien für Gebäude und andere Bauwerke (ASCE/SEI 7-22). ASCE.
• Amerikanischer Holzrat. (2018).Nationale Entwurfsspezifikation für den Holzbau (NDS). Amerikanischer Holzrat.
• Internationale Organisation für Normung. (2012).ISO 9223: Korrosion von Metallen und Legierungen – Korrosivität von Atmosphären – Klassifizierung. ISO.
• Internationaler Code Council. (2021).Internationaler Wohncode (IRC). IStGH.
• Kopp, G. A., Farquhar, S. & Morrison, M. (2012). Windlasten auf Solarmodule auf Dächern.Zeitschrift für Windtechnik und industrielle Aerodynamik, 111, 100–111.
