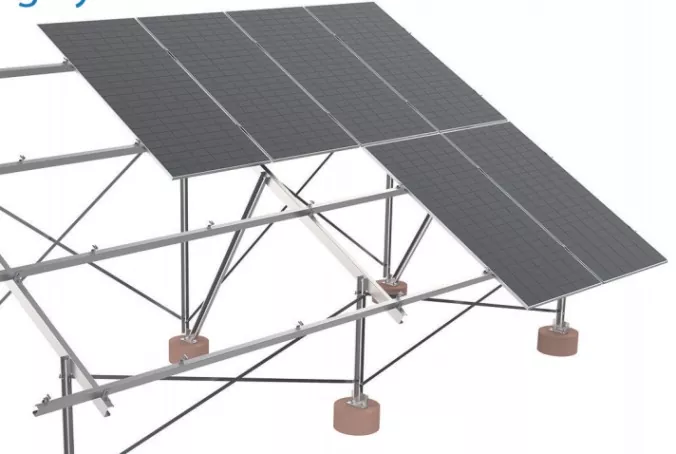

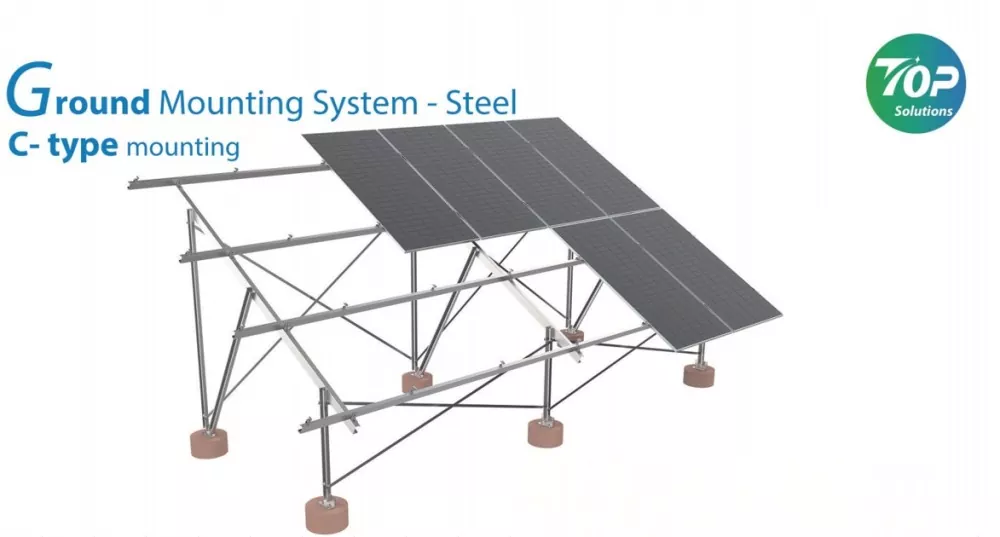

Bodenmontiertes Solarpanel-Rack

Um ein hochfestes und leichtes Solar-Montagegestell für Ihr Bodensystem zu erhalten, können Sie sich an Topfencesolar wenden und uns als Ihren Lieferanten dieses C-förmigen Solarpanel-Bodenmontagegestells beauftragen.

Dieses hochwertige Bodenmontagesystem reduziert das Gewicht des gesamten Trägersystems einschließlich der Solarmodule und gewährleistet gleichzeitig eine ausreichende Tragfähigkeit. Seine leichteren Halterungen sind beim Transport und bei der Installation sehr bequem zu tragen. Der andere gute Fortschritt besteht darin, dass dadurch die Tragfähigkeitsanforderungen des Fundaments verringert werden.

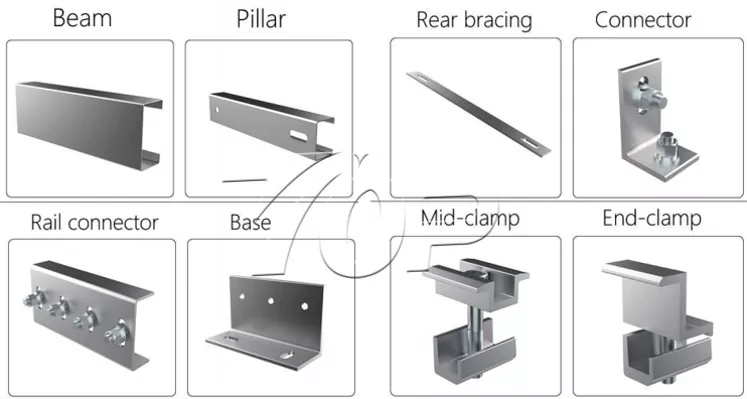

Komponenten:

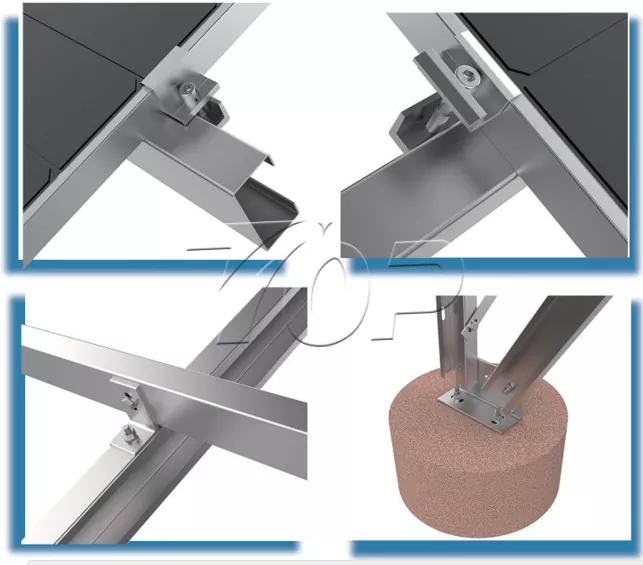

Details zum Strukturverbindungsteil

Installationsschritte:

1 Vorbereitung für die Installation

Standortkontrolle: Überprüfen Sie die Ebenheit des Bodens und die Art des Bodens (empfohlen werden Ankerschrauben oder Betonfundamente).

2 Installationsverfahren

Fundamentbefestigung:

Wenn Betonsockel verwendet werden: Betonpfeiler mit einer Tiefe von mindestens 80 cm einfüllen und Stützfußbolzen einsetzen.

Bei Verwendung von Ankerschrauben (empfohlen): Schrauben Sie die Schrauben bis zur vorgesehenen Tiefe (normalerweise 1,2–2 m) in den Boden.

Trägermontage:

Befestigen Sie die C-förmige Stahlsäule vertikal auf dem Fundament und ziehen Sie sie mit Schrauben fest.

Installieren Sie Querträger und Diagonalstreben, um sicherzustellen, dass die Struktur des Solarmodul-Bodenmontagegestells eben ist (kalibrieren Sie es mit einer Wasserwaage).

Solarmodule installieren:

Die Solar-Erdungsmodule werden auf den Träger gelegt und mit einer Klemmvorrichtung aus Aluminiumlegierung befestigt, um einen gleichmäßigen Abstand zu gewährleisten (empfohlener Abstand ≥10 cm zur Wärmeableitung).

Vorteile:

Hochfestes Material: Feuerverzinkter Stahl (HDG) oder eloxiertes Aluminium bietet hervorragende Korrosionsbeständigkeit und strukturelle Festigkeit bei einer Lebensdauer von mehr als 25 Jahren.

Modulares Design: Das Bodenmontagegestell für Solarmodule ermöglicht eine schnelle Montage und Anpassung und ist mit einer Vielzahl von Solarmodulgrößen kompatibel.

Windbeständigkeit: Durch die optimierte Strukturkonstruktion des bodenmontierten Solar-Racks und die Fundamentbefestigung kann es Windgeschwindigkeiten über 60 m/s standhalten und ist für Gebiete mit hohem Winddruck geeignet.

Flexibler Installationswinkel: Unterstützt einen festen Neigungswinkel (15°–60°) oder eine saisonale Winkelanpassung, um die Effizienz der Stromerzeugung zu maximieren.

Geringer Wartungsaufwand: kein Betonfundament erforderlich, geringere Bauverschmutzung, niedrige Wartungskosten.
