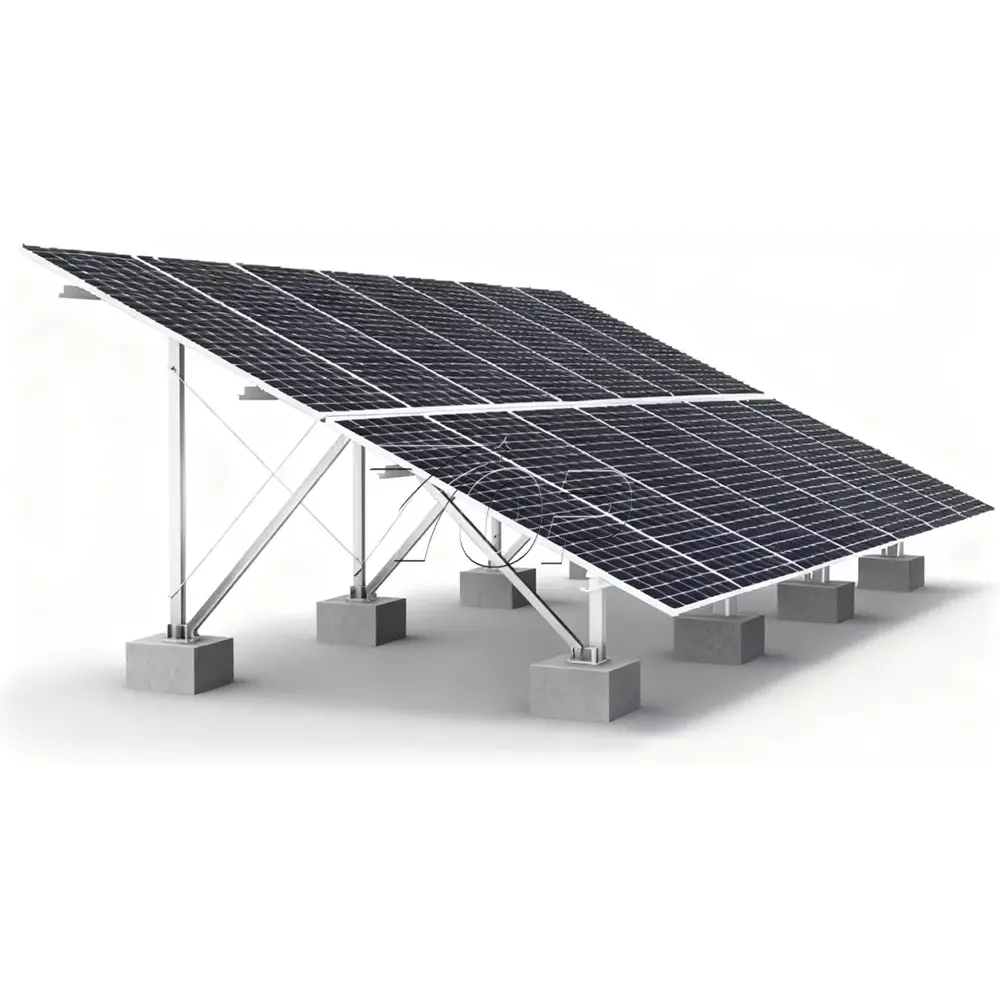

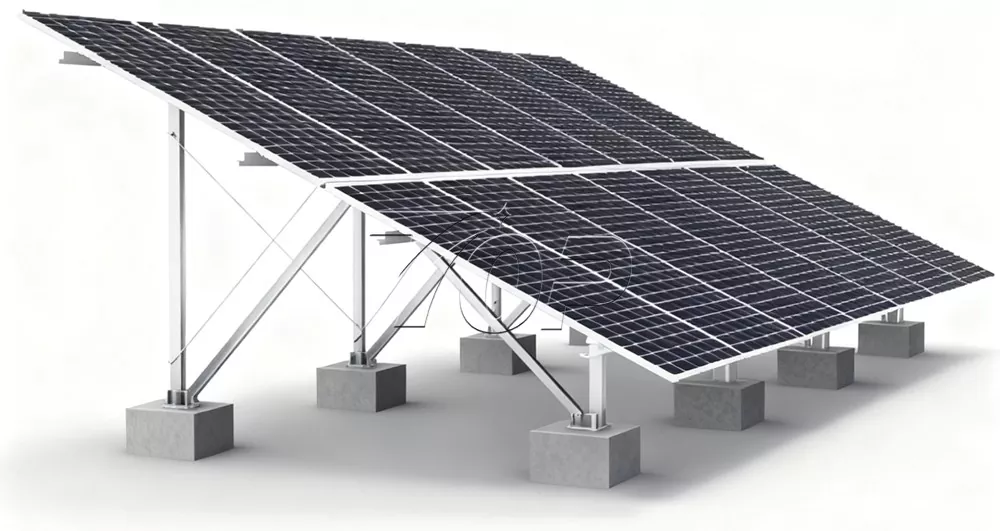

Boden-Solar-Montageregalsystem
Topfencesolar beschäftigt sich mit der Herstellung von Boden-Solar-Montageregalsystemen und ist weltweit führend in der Lieferung von Solar-Montagestrukturen und Halterungssätzen. Es bezieht sich auf die Solarpanel-Struktur, die direkt auf dem Außengelände installiert wird und sich an unterschiedliche Geländearten wie flaches Land, abschüssiges Gelände usw. anpasst. Und es kommt der stabilen, zuverlässigen und langlebigen Nutzung zugute.
Markenname:Topfencesolar
Produktmaterial:Zink, Aluminium und Magnesium
Produktfunktion:Bieten Sie Solarmodulen eine stabile Unterstützung
Lebensdauer:Über 25 Jahre
Als professioneller chinesischer Hersteller und Lieferant ist das Boden-Solar-Montageregalsystem der Marke Topfencesolar speziell für die Berechnung ausgereifter Wind-/Schneefaktorbelastungen konzipiert. Im Unterschied zu Aluminium oder feuerverzinktem Stahl verwenden wir die neueste Zn-Al-Mg-verzinkte Aluminium-Magnesium-Beschichtungstechnologie.
Prinzipieller Hintergrund des ZAM-Materials:
Zink-Aluminium-Magnesium-Strukturen verfügen über eine hervorragende Korrosionsschutzleistung.
(Weitere Größen bieten Optionen)
Das Korrosionsschutzprinzip beruht hauptsächlich auf der synergistischen Wirkung von Legierungselementen: Zink als primäres Opferanodenelement korrodiert bevorzugt gegenüber Eisen und schützt so die Trägerbasis; Aluminium kann auf der Oberfläche einen dichten Oxidfilm bilden, der das Eindringen korrosiver Medien zusätzlich erschwert; Magnesium kann die Kornstruktur verfeinern und so die Korrosionsbeständigkeit und mechanischen Eigenschaften der Legierung verbessern. Diese Kombination aus mehreren Legierungen sorgt dafür, dass Zink-Aluminium-Magnesium-Träger in komplexen und rauen Umgebungen eine viel längere Korrosionsschutzlebensdauer haben als herkömmliche Korrosionsschutzträger wie gewöhnliche verzinkte Träger. Es stellt effektiv den langfristig stabilen Betrieb von Solarmodulen und anderen Systemen sicher und reduziert Wartungskosten und Sicherheitsrisiken durch Korrosion.

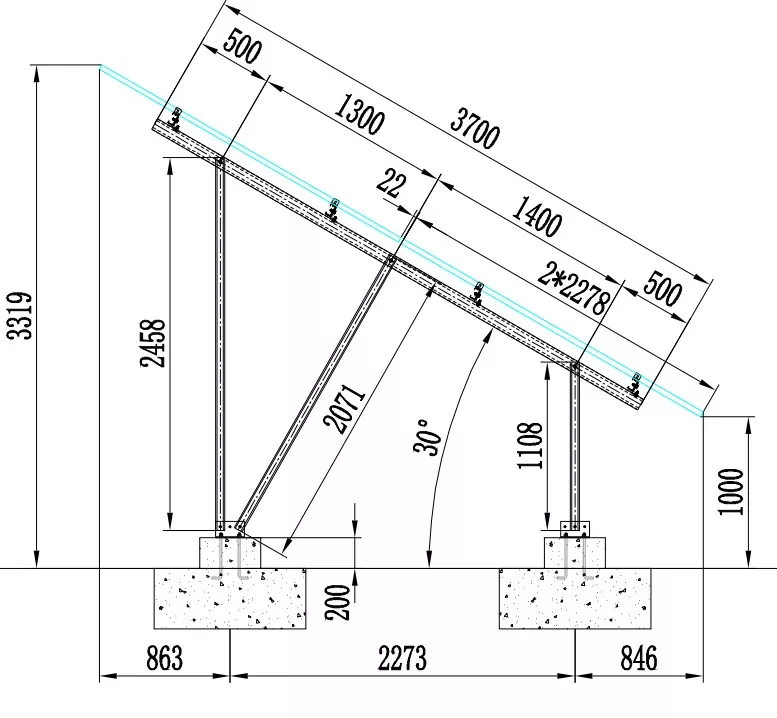

Strukturdaten:
Strukturname: Bodenstahl-Solarmontagesystem
Mindesthöhe zwischen der Unterseite des Solarmoduls und dem Boden: 1000 mm.
Die maximale Höhe beträgt 3319 mm
Neigungswinkel: 30°
Fundament: Beton
Reihe der Solarpanel-Reihe: 2 Panels
Installationsausrichtung: Vertikal (Hochformat kann auch angepasst werden)

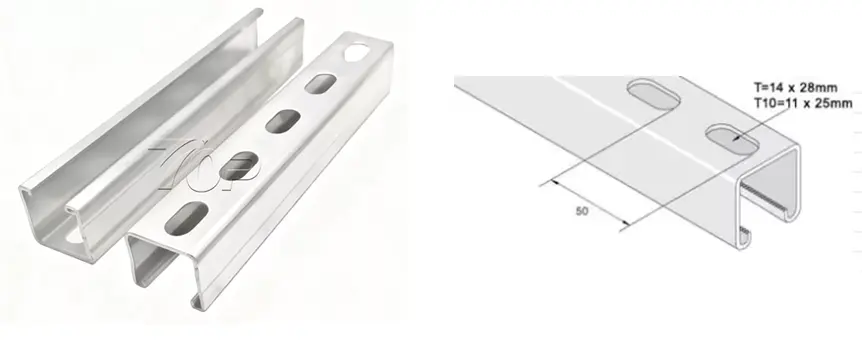

Rückenrippe: U-förmiger ZAM-Stahl mit Löchern
Material: ZAM
Befestigungselement: Schrauben/Muttern/Bolzen aus SUS304

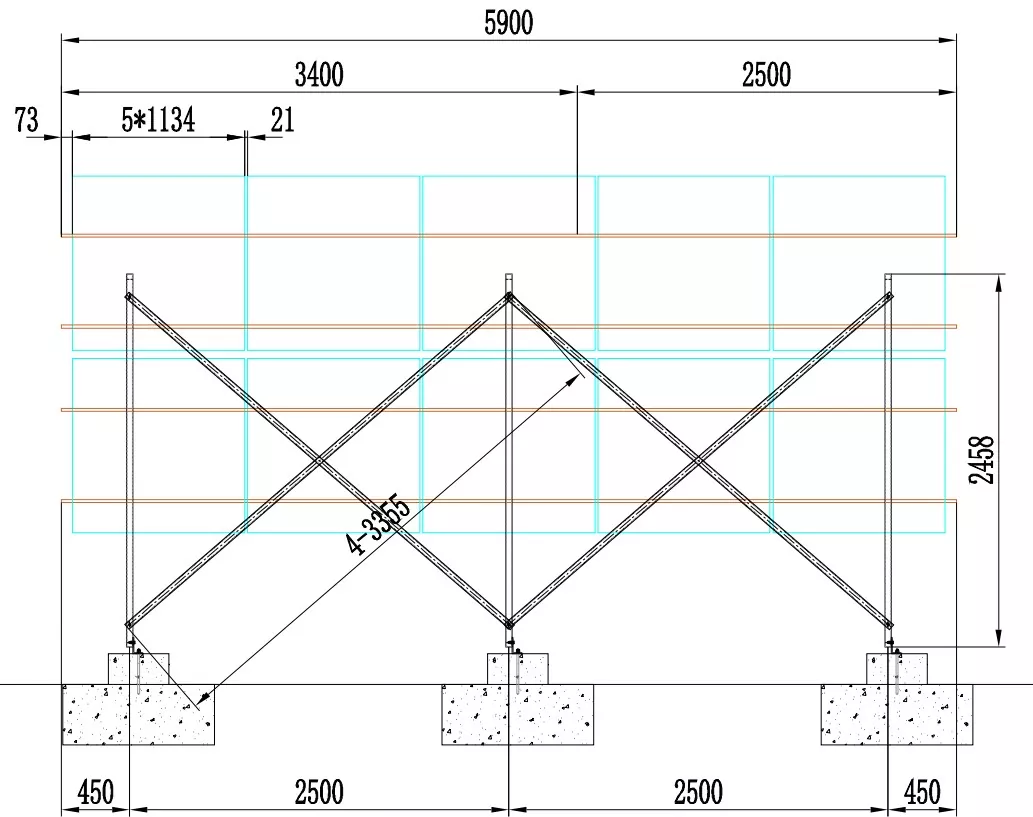

Aufbau- und Anschlussdetails.
|
|
|
|
|
|
|
|
|
|
Die Strukturstückliste von Topfencesolar
|
Artikel-Nr. |
Name |
Beschreibung |
Material |
|
|
Strahl |
3700 |
S350ZAM |
|
|
Schiene C80x40x15 |
3400 |
S350ZAM |
|
Schiene C80x40x15 |
2500 |
S350ZAM |
|
|
|
Pfosten Typ C (mit Loch) |
1108 |
S350ZAM |
|
Pfosten C (mit Loch) |
2458 |
S350ZAM |
|
|
|
C-förmige Diagonalstrebe |
2071 |
S350ZAM |
|
|
Rückenrippe in U-Form |
3355 |
S350ZAM |
|
Rückenrippe in U-Form |
2680 |
S350ZAM |
|
|
|
Sockelwinkelstahl 02 (Betonsockel) |
110*70*6*190 |
S350ZAM |
|
Sockelwinkelstahl 02 (Betonsockel) |
110*70*6*190 |
S350ZAM |
|
|
|
Stecker |
200 |
S350ZAM |
|
|
Pfettenträger |
L80*50-1 |
S350ZAM |
|
|
Vertikale Endklemme mit Rückverriegelung |
L40 |
Al6005-T5 |
|
|
Typ mit vertikalem Mittelklemmverschluss |
L40 |
Al6005-T5 |
Die Größe der U-Form kann für verschiedene Größen angepasst werden.

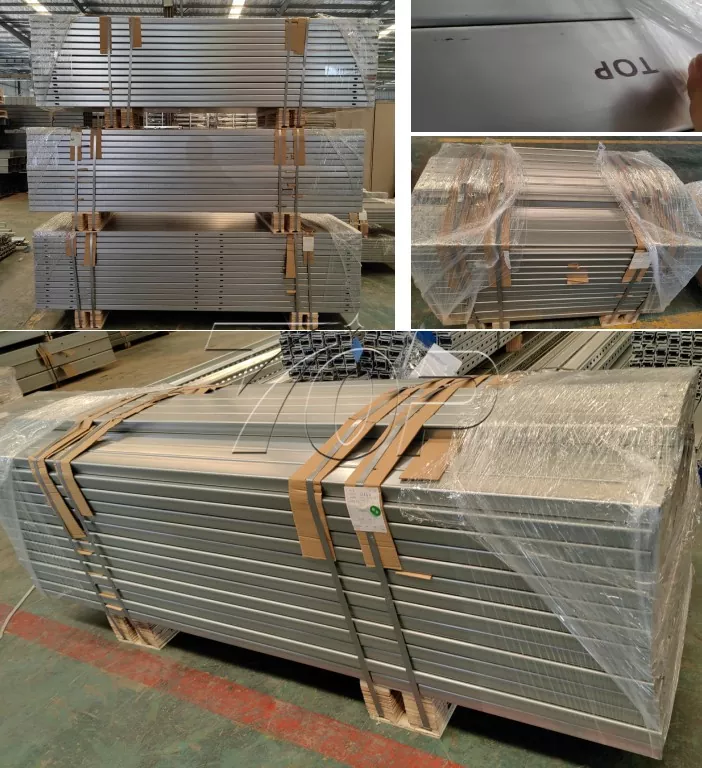

Fertige Produktionsbilder.

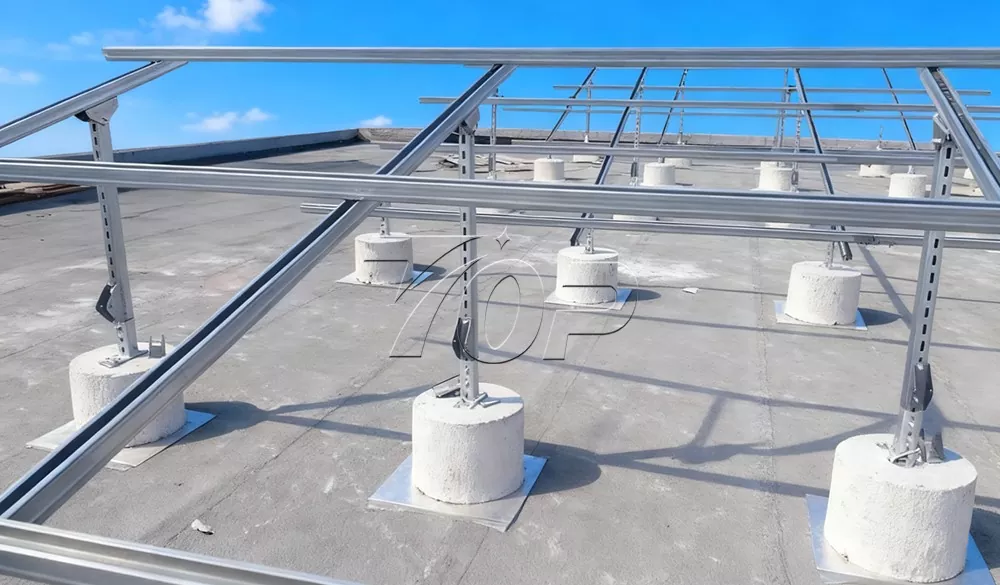

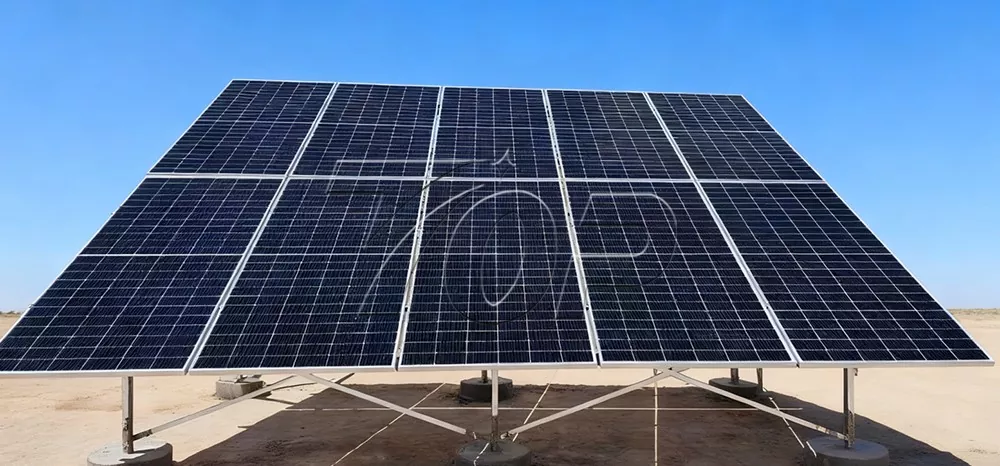

Echte Anwendungsfälle
