Hersteller und Lieferant von Solarmodul-Montageschienen

Marke Xiamen TopfencesolarMontageschienen für SolarmoduleFür Dachsolaranlagen werden hochwertige Aluminiummaterialien verwendet, die für die Montage von Solarmodulen optimiert sind.

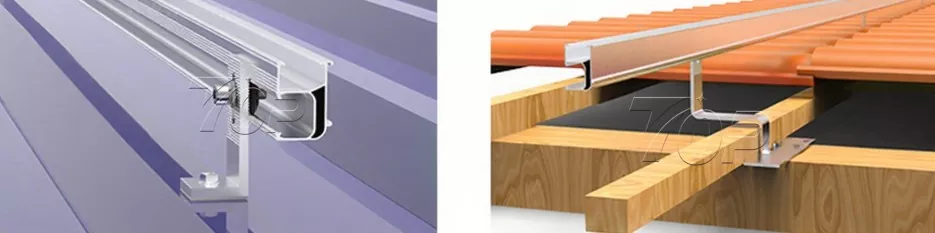

Solarschienen vom Dachtyp:

Aluminium 6005-T5/T6 zeichnet sich durch hohe Festigkeit, ausgezeichnete Korrosionsbeständigkeit und extrem geringes Gewicht aus und ist das am besten geeignete Material für Dachsystemregale

TF-RL-Serie B46-Schiene | Länge 4000 mm, 4200 mm, 4500 mm, 4800 mm usw.

Normale Größe: 27,3 * 48,3 * 4500 mm

Oberflächenbehandlung: ≥10μm

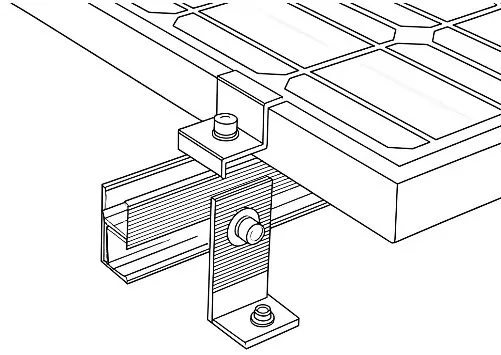

Die Schienen-Montagesätze

Details zum Strukturdesign: Nehmen Sie zum Beispiel TF-RL-B46, eines der beliebtesten Modelle.

Strukturabmessungen:

Abschnittsgeometrieparameter der Struktur
(1) Schiene:	B46		Material:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Abschnittsgeometrieparameter
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Gewicht/Meter = Dichte ρ(kg/m³) × Querschnittsfläche A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Analyse der chemischen Zusammensetzung der B46-Aluminiumschiene:

(Testmethode: GB/T3190-2008,OES)

Chemische Elemente von AL6005-T6
Element	Die Verordnung von 6005	Antai Aluminiumprodukte (AT6006 -T6)	Abschluss
Si	0,6－0,9	0.62	Passieren
Fe	≤0,35	0.13	Passieren
Cu	≤0,10	<0,001	Passieren
Mn	≤0,10	0.003	Passieren
Mg	0,40-0,60	0.56	Passieren
Cr	≤0,35	0.001	Passieren
Zn	≤0,10	0.01	Passieren
Ti	≤0,10	0.014	Passieren
Al	Marge	Marge	Passieren

Zugversuch:

Testmethode: JIS Z 2241-2011

Mechanische Eigenschaften von AL6005-T6

Testartikel	Probentyp	Zugfestigkeit (Rm)(Mpa）	Dehngrenze (R0,2) (Mpa)	Dehnung nach Bruch (A50mm)(%)
Ergebnis	Nr.13B	295	263	10

Das Zubehör für den Schienenstruktur-Montagesatz:


Zwei Schraubengewinde	Dachhaken	L-Fuß-Kit	Mittelklemme 1

Endklemme 1	Mittelklemme 2	Endklemme 2	Leitfähiges Blatt

Weitere Schienenanwendungen

View as

Aluminium-Solarmodul-Montageschienenhalterungen

Montageschienenhalterungen für Solarmodule aus Aluminium, hergestellt von Xiamen Topfencesolar aus China, mit am Balken montierten Dachhaken zur Unterstützung von B45-Schienen. Schienenverbinder verbinden Schienenstücke in einer langen Schiene Reihe für Reihe, um die Solarmodule im Quer- oder Hochformat anzuordnen. Seine hohe Zuverlässigkeit wird von den Märkten Europas, Asiens und Amerikas sehr begrüßt.
Markenname:Topfencesolar
Produktmaterial:Aluminium
Produktfunktion:Schienen zur Montage von Solarmodulen
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Solar-Rack-Dachmontageschiene

Als vertrauenswürdiger Lieferant für Solarmontagestrukturen widmet sich Xiamen Topfencesolar Co.,Ltd der Entwicklung und Herstellung leistungsstarker Solar-Rack-Dachmontageschienen, um verschiedenen Marktanforderungen gerecht zu werden, von Wohndächern bis hin zu gewerblichen PV-Anlagen. Wir entwerfen Produkte, die sowohl technische Leistung als auch Kosteneffizienz bieten.

Markenname:Topfencesolar

Produktmaterial:AL6005-T5/ AL6063-T6

Produktfunktion:Montage auf dem Dach

Lebensdauer:Mehr als 20 Jahre

Mehr sehen >> Anfrage absenden >>

Solarpanel-Schienen

Solarpanel-Schienen bieten die stabile Unterstützung für Solardach-Montagesysteme und können an verschiedene Anlässe angepasst werden. Xiamen Topfencesolar ist ein professioneller Hersteller, der maßgeschneiderte Solarpanel-Schienen anbietet, um Kunden bei ihren Solarprojekten zu unterstützen. Die Muster sind in verschiedenen Größen und Mengen erhältlich.
Markenname:Topfencesolar
Produktmaterial:Aluminium Al6005-T5 / T6
Produktfunktion:Solarmontage auf einem Metalldach
Lebensdauer:20 Jahre

Mehr sehen >> Anfrage absenden >>

Mini-Schiene für die Montage von Solarmodulen auf Metalldächern

Als professioneller Hersteller und Lieferant in China könnte die von Xiamen Topfencesolar hergestellte Minischiene für die Montage von Solarmodulen auf Metalldächern langlebig und leicht sein und die Kosten für die Montage Ihrer Solarmodule um 20–30 % senken. Die Oberflächenanodisierung des Aluminiums erfolgt mit einer Verarbeitungsdicke von ≥ 10 μm und erfordert große Anstrengungen in Bezug auf UV-Beständigkeit und Korrosionsbeständigkeit bei einer Wartung über 25 Jahre. Diese schienenlose Lösung wird gut angenommen und in Solarsystemen für Wohn-, Gewerbe- und Industriebereiche eingesetzt.
Markenname:Topfencesolar
Produktmaterial:Al6005-T5
Produktfunktion:Zur Solarpanel-Beladung auf Dach oder Boden
Lebensdauer:≥25 Jahre

Mehr sehen >> Anfrage absenden >>

Solarpanel-Dachträgermontage

Topfencesolar ist führend in der Produktion von Dachträgerhalterungen für Solarmodule mit Sitz in China. Die Schiene ist der zentrale Montageträger einer Photovoltaikanlage. Mit der Schienenmontage können Solarmodule auf verschiedenen Dächern sicher befestigt werden. Zum Beispiel Beton-, Metall- und Ziegeldächer. Die leichten Schienen bestehen aus einer Aluminiumlegierung und weisen eine hervorragende Korrosionsbeständigkeit auf. Darüber hinaus sind sie einfach zu installieren.

Mehr sehen >> Anfrage absenden >>

Montageschienen für Solarmodule aus Aluminium

Montageschienen für Solarmodule aus Aluminium sind einer der wichtigsten Bestandteile einer gesamten Solarmontagestruktur. Sie bestehen aus Aluminium 6005-T5-Materialien mit eloxierter Oberflächenbehandlung und sind mehr als 25 Jahre haltbar.
Markenname:Topfencesolar
Produktmaterial:Aluminium 6005-T5, 6063-T6
Produktfunktion:Unterstützung für Solarmontage
Lebensdauer:≥ 20 Jahre

Mehr sehen >> Anfrage absenden >>

Als zuverlässiger Montageschienen für Solarmodule Hersteller und Lieferant in China haben wir unsere Fabrik. Um die Preisliste für maßgeschneiderte Produkte zu erhalten, kontaktieren Sie uns bitte.
