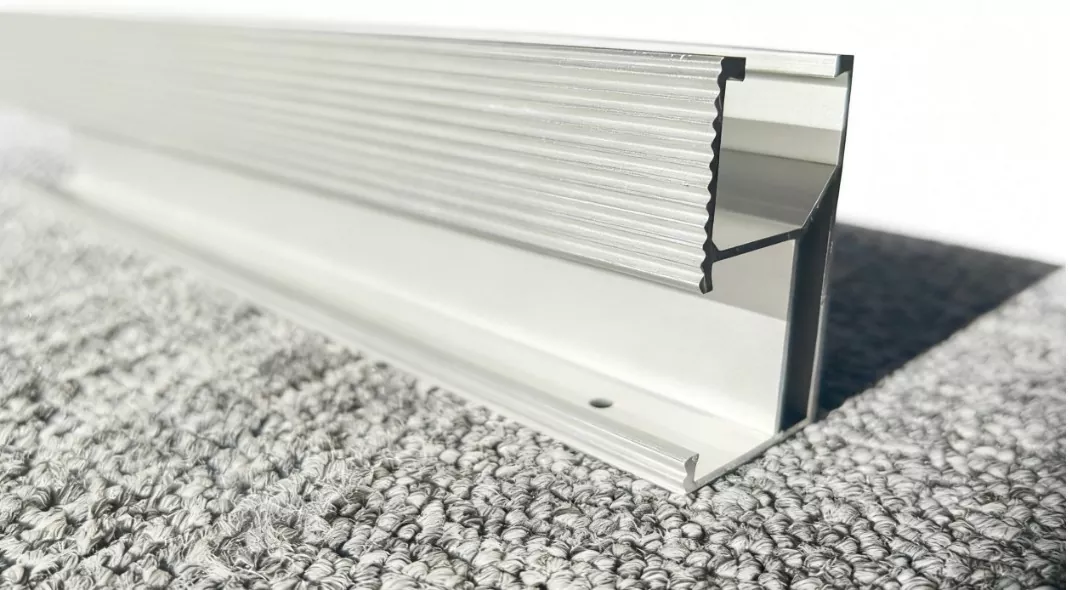

Montageschienen für Solarmodule aus Aluminium
Montageschienen für Solarmodule aus Aluminium sind einer der wichtigsten Bestandteile einer gesamten Solarmontagestruktur. Sie bestehen aus Aluminium 6005-T5-Materialien mit eloxierter Oberflächenbehandlung und sind mehr als 25 Jahre haltbar.
Markenname:Topfencesolar Produktmaterial:Aluminium 6005-T5, 6063-T6 Produktfunktion:Unterstützung für Solarmontage Lebensdauer:≥ 20 Jahre
Markenname:Topfencesolar Produktmaterial:Aluminium 6005-T5, 6063-T6 Produktfunktion:Unterstützung für Solarmontage Lebensdauer:≥ 20 Jahre

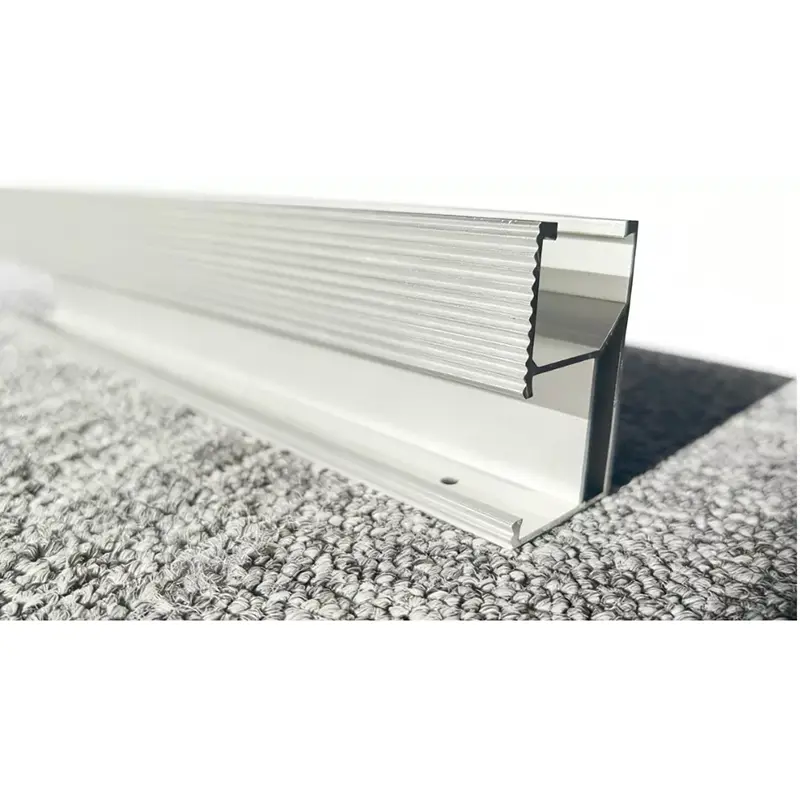

Die Aluminium-Solarmodul-Montageschienen TF-RL-B48 sind für Dächer konzipiert. Sie werden normalerweise für die Installation dort verwendet, wo hohe Anforderungen an die Strukturfestigkeit gestellt werden. Das Schienenprofildesign ist stärker und dicker als herkömmliche Dachreling auf dem Markt und kann bei einigen Projekten mit starken Windgeschwindigkeiten von maximal 60 m/s eingesetzt werden.
DATENBLATT
|
Kategorie des Inspektionselements |
Inspektionsgegenstand |
Standardanforderung (ASTM B221) |
|
Chemische Zusammensetzung (%) |
Silizium (Si) |
0,40 - 0,80 |
|
Eisen (Fe) |
≤ 0,70 |
|
|
Kupfer (Cu) |
≤ 0,10 |
|
|
Mangan (Mn) |
0,30 - 0,60 |
|
|
Magnesium (Mg) |
0,40 - 0,60 |
|
|
Chrom (Cr) |
≤ 0,10 |
|
|
Zink (Zn) |
≤ 0,25 |
|
|
Titan (Ti) |
≤ 0,10 |
|
|
Andere Elemente (jeweils) |
≤ 0,05 |
|
|
Andere Elemente (Gesamt) |
≤ 0,15 |
|
|
Aluminium (Al) |
Rest |
|
|
Mechanische Eigenschaften |
Zugfestigkeit (σb) |
≥ 230 MPa |
|
Streckgrenze (σ0,2) |
≥ 170 MPa |
|
|
Dehnung (δ5) |
≥ 8 % |
|
|
Brinellhärte (HB) |
≥ 65 |
|
|
Scherfestigkeit |
≥ 140 MPa |
Die TF-RL-B48 PV-Schienen erfreuten sich aufgrund ihres speziellen Designs großer Beliebtheit. Sie verfügen über einen Schlitz auf der Rückseite des Profils, sodass der Schienenverbinder auf der Rückseite der Schiene installiert werden kann, was die Installation von L-Füßen oder Ziegeldachhaken nicht beeinträchtigt.
Auf diese Weise muss sich das Installationsteam nicht um das Problem der Interferenzen kümmern, wodurch Installationszeit gespart wird.
Die Eloxalschichtdicke unserer Aluminium-Solarmodul-Montageschienen beträgt mehr als 10 μm, mit gutem Aussehen und starker Korrosionsbeständigkeit. Dadurch sind sie für den Einsatz im Freien in verschiedenen Klimazonen geeignet. (unterschiedliche Anforderungen an die Eloxierungsschicht können ebenfalls angepasst werden)
Das Gewicht der Aluminium-Solarmontageschienen ist gering, einfach zu handhaben und zu installieren, was Arbeitskosten spart und eine flexible Installation unterstützt.
Die Vorderseite der Dachreling ist mit Streifen versehen, die die Stabilität des Dachhaken- oder L-Füße-Zubehörs erhöhen und perfekt dazu passen.

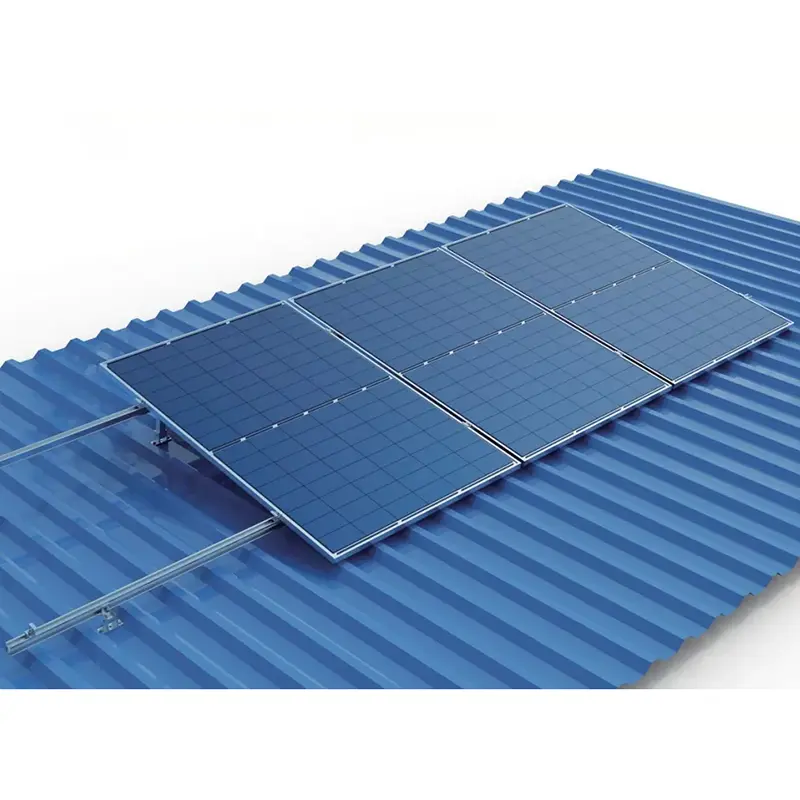

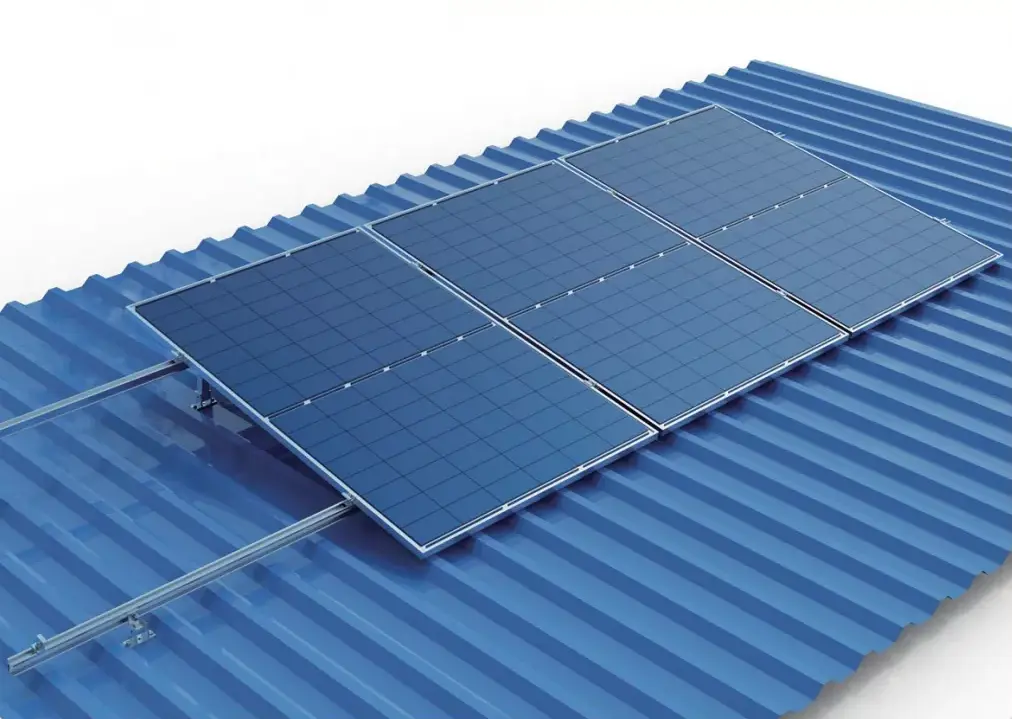

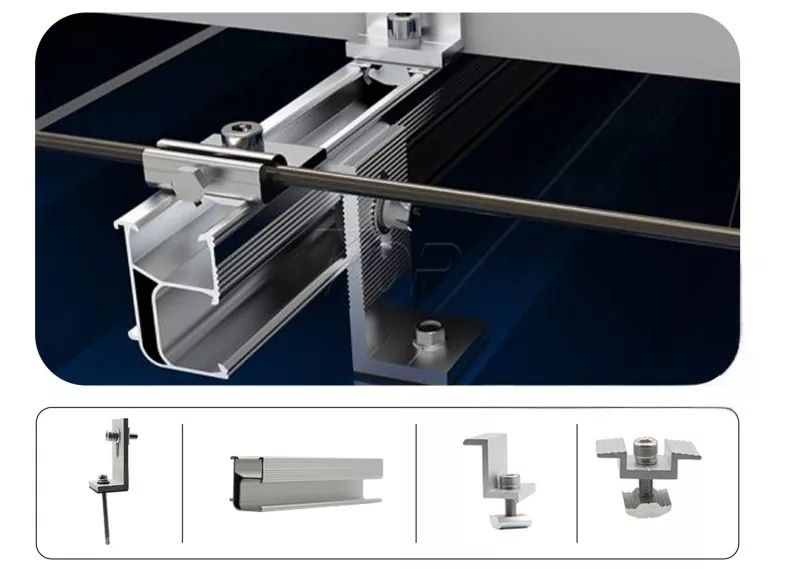

Die Montagestruktur für Metalldächer umfasst: L-Fuß, Solarschiene, Endklemme, Mittelklemme usw
Es stehen die Farben Silber und Schwarz zur Verfügung und die Länge kann je nach Projektanfrage angepasst werden.
Die Menge der einzelnen Artikel kann je nach Bedarf angepasst werden
Was sind die kompletten Montagesätze dieses Solar-Regalsystems?

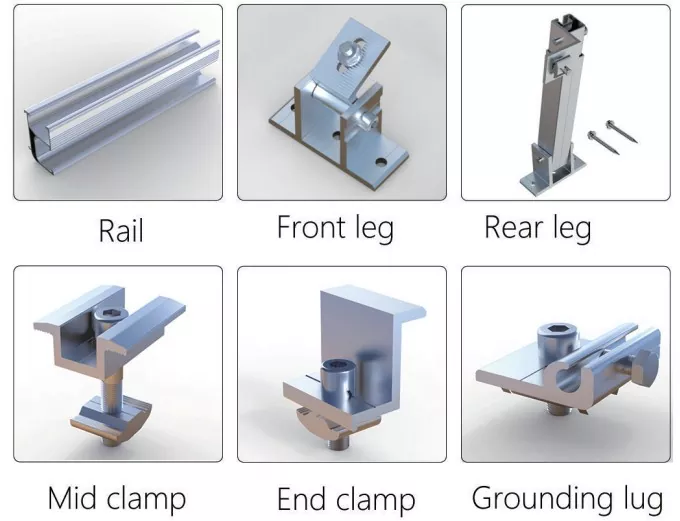

Die gesamten Kits enthalten hauptsächlich Schienen, Vorderbeine, Hinterbeine und Klemmen wie Mittelklemme, Endklemme und Erdungsklemme usw.
Wie installiere ich Schienen auf dem Dach?
1. Messen Sie die Dachgröße, um die Anzahl der Aluminium-Solarmodul-Montageschienen zu überprüfen.

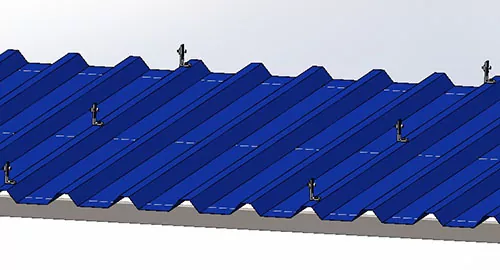

2. Installieren Sie die Schienenstützbasis. Beispiel unten: L-Fuß-Lösungstyp: Montage der L-Fuß-Kits zuerst auf dem Positionsdach.
3. Schieben Sie die Schienen zwischen den L-Füßen derselben Linie und befestigen Sie sie mit der T-Nut-Schraube an den L-Füßen. Die Schienen werden durch Schienenverbinder verbunden, wie in den folgenden Abbildungen dargestellt.
|
|
|
|
|

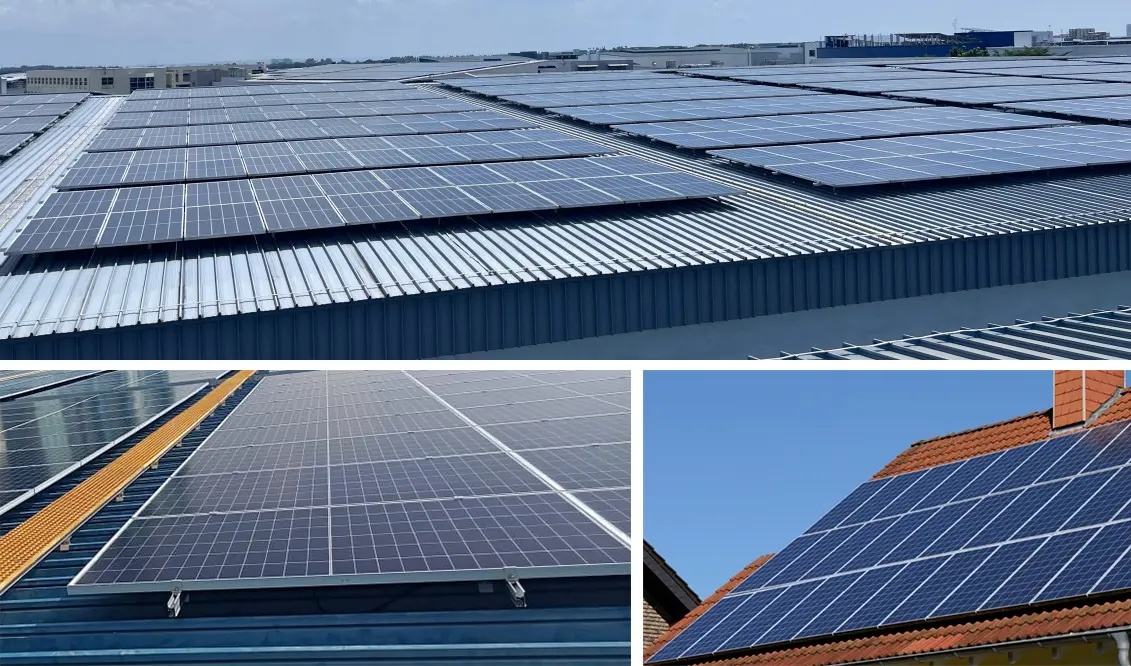

Projektfall
