PV-Zaunverstärkung in Regionen mit starkem Wind: Technischer Leitfaden für EPC-Auftragnehmer und -Installateure

Strukturelle Verstärkungslösungen für PV-Zaunsysteme mit starkem Wind

Verstärkte Aluminiumlegierungsstrukturen im Vergleich zu herkömmlichem Stahl

Die Materialauswahl ist eine der wichtigsten Entscheidungen inPV-Zaunverstärkung, insbesondere in stark windigen und korrosiven Umgebungen. Herkömmliche verzinkte Stahlkonstruktionen sind zwar kurzfristig kostengünstig, leiden jedoch in Küsten- oder Feuchtregionen häufig unter einer beschleunigten Verschlechterung. Im Gegensatz dazu bieten hochfeste Aluminiumlegierungssysteme ein hervorragendes Gleichgewicht zwischen Gewicht, Korrosionsbeständigkeit und struktureller Leistung.

Aus technischer Sicht bietet eine Aluminiumlegierung (normalerweise 6005-T5 oder 6063-T6) eine hervorragende Zugfestigkeit und reduziert gleichzeitig die Eigenlast auf dem Fundament erheblich. Diese Gewichtsreduzierung verbessert direkt die Installationseffizienz und senkt die Transportkosten – wichtige Überlegungen für EPC-Auftragnehmer, die große Einsätze verwalten.

In Kombination mitBefestigungselemente aus Edelstahl SUS304Aluminiumstrukturen bilden ein korrosionsbeständiges System, das Salznebelumgebungen von mehr als 720 Stunden standhält. Im Vergleich zu feuerverzinktem (HDG) Stahl, bei dem es im Laufe der Zeit zu Beschichtungsfehlern kommen kann, gewährleistet diese Kombination eine lange Haltbarkeit bei minimalem Wartungsaufwand.

Optimiertes Pfostendesign für Windwiderstand

Zaunpfosten fungieren als primäre tragende Komponenten in jedem Solarzaunsystem. In Regionen mit starkem Wind ist eine unzureichende Pfostenkonstruktion eine der Hauptursachen für strukturelles Versagen. Verstärkte PV-Zaunsysteme erfordern Pfosten mit erhöhter Wandstärke, typischerweise ≥2,0 mm, um einem Biegen und Knicken unter seitlichen Windlasten standzuhalten.

Ebenso wichtig ist dieEinbettungstiefe. Für die meisten Anwendungen mit starkem Wind wird eine Mindesttiefe von 800 mm empfohlen, diese kann sich jedoch je nach Bodenbedingungen und Windklasse erhöhen. Eine tiefere Einbettung erhöht den Widerstand gegen Kippmomente und Auftriebskräfte.

Fortgeschrittene Designs können auch Folgendes umfassen:

• Hutförmige oder C-förmige Pfostenprofile für verbessertes Trägheitsmoment
• Verstärkte Grundplatten für einbetonierte Systeme
• Anti-Rotations-Funktionen zur Vermeidung von Torsionsinstabilität

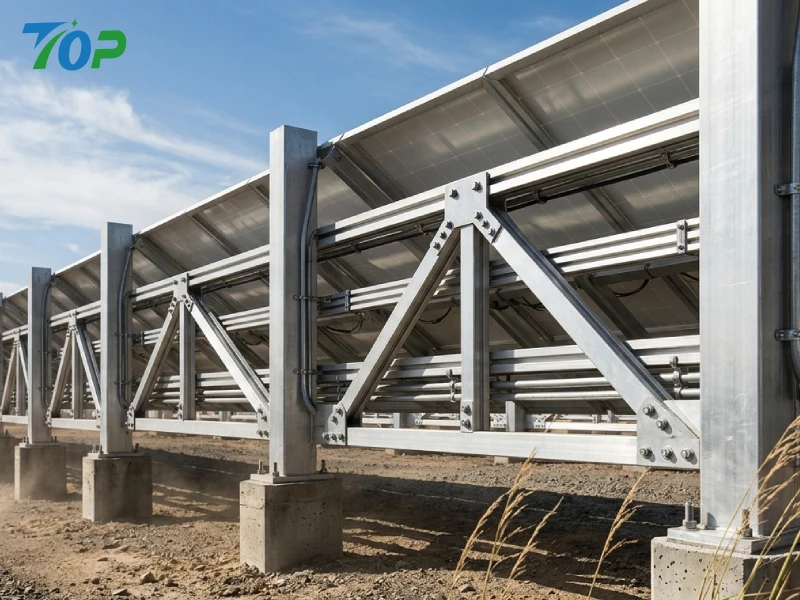

Kreuzverstrebung und dreieckiges Verstärkungsdesign

Eine der effektivsten Möglichkeiten zur Verbesserung der strukturellen Steifigkeitwindbeständige PV-Zaunsystemeerfolgt durch Querverstrebung. Durch die Einführung diagonaler Elemente können Lasten auf mehrere Strukturelemente umverteilt werden, wodurch Spannungskonzentrationen an kritischen Stellen deutlich reduziert werden.

Die Dreiecksverstärkungsgeometrie ist besonders effektiv, da sie Biegekräfte in Axialkräfte umwandelt, denen Materialien effizienter standhalten können. Dieser Designansatz minimiert die Verformung unter Winddruck und verbessert die Gesamtstabilität des Systems.

Für EPC-Auftragnehmer kann der Einbau vorgefertigter Verstrebungsmodule auch die Installation rationalisieren, die Fertigungszeit vor Ort verkürzen und gleichzeitig die technische Genauigkeit beibehalten.

Hochfeste Verbindungselemente und Spannsysteme

Verbindungselemente werden oft übersehen, spielen jedoch eine entscheidende Rolle bei der Aufrechterhaltung der strukturellen Integrität unter dynamischen Windlasten. Bei Anwendungen mit starkem Wind sollten alle Schrauben, Muttern und Klemmen aus Aluminium bestehenEdelstahl SUS304 oder SUS316um sowohl Festigkeit als auch Korrosionsbeständigkeit zu gewährleisten.

Ebenso wichtig ist die Drehmomentkontrolle. Zu wenig angezogene Schrauben können sich mit der Zeit lockern, während bei zu fest angezogenen Befestigungselementen Materialermüdung auftreten kann. Durch die Implementierung einer drehmomentgesteuerten Installation – typischerweise unter Verwendung kalibrierter Drehmomentschlüssel – wird eine gleichmäßige Vorspannung über alle Verbindungen hinweg sichergestellt.

Zu den empfohlenen Vorgehensweisen gehören:

• Verwenden Sie Sicherungsscheiben oder Sicherungsmuttern
• Auftragen von Schraubensicherungsmitteln in kritischen Verbindungen
• Durchführung einer Überprüfung des Drehmoments nach der Installation

Aerodynamische Optimierung

Über die strukturelle Verstärkung hinaus spielt das aerodynamische Design eine Schlüsselrolle bei der Reduzierung von Windlasten. Massive Zaunelemente können einen erheblichen Windwiderstand erzeugen, was zu einem höheren Widerstand an Strukturbauteilen führt. Im Gegensatz dazu ermöglichen optimierte Designs einen teilweisen Luftstrom und reduzieren so die Gesamtlast.

Zu den wirksamen Strategien gehören:

• Einführung eines kontrollierten Abstands zwischen den Paneelen
• Verwendung perforierter oder mit Netzen hinterlegter Zaunsysteme
• Anpassen der Neigungswinkel der Paneele, um die Luftwiderstandsbeiwerte zu minimieren

Diese Designoptimierungen verbessern nicht nur die strukturelle Leistung, sondern reduzieren auch den Materialbedarf, was zu einer besseren Kosteneffizienz und einem verbesserten ROI beiträgt.

Grundbau für die Stabilität von PV-Zäunen in Gebieten mit starkem Wind

Vergleich zwischen Bodenmontage und Betonfundament

Die Wahl zwischen eingerammten Erdpfosten und Betonfundamenten hat direkte Auswirkungen auf die Systemstabilität und die Installationsgeschwindigkeit. Bodenmontierte Systeme sind bei geeigneten Bodenverhältnissen schneller zu installieren und kostengünstiger, bieten jedoch in Gebieten mit extrem starkem Wind möglicherweise nur einen begrenzten Widerstand.

Betonfundamente sind zwar arbeitsintensiver, bieten aber eine bessere Tragfähigkeit und werden empfohlen für:

• Küstenregionen mit hoher Windexposition
• Weiche oder sandige Böden mit geringer Tragfähigkeit
• Projekte, die eine langfristige strukturelle Zuverlässigkeit erfordern

Auswirkungen auf die Bodenbeschaffenheit (Sand, Lehm, felsiges Gelände)

Die Bodeneigenschaften haben direkten Einfluss auf die Fundamentleistung. Sandige Böden bieten beispielsweise einen geringen seitlichen Widerstand und erfordern möglicherweise eine tiefere Einbettung oder größere Betonfundamente. Lehmböden können für eine bessere Kohäsion sorgen, sind jedoch möglicherweise anfällig für wasserbedingte Ausdehnung und Kontraktion.

Felsiges Gelände bietet zwar eine hohe Tragfähigkeit, stellt jedoch Installationsherausforderungen dar, die möglicherweise spezielle Bohrausrüstung erfordern. Für EPC-Auftragnehmer ist die Durchführung geotechnischer Untersuchungen vor der Installation für die Auswahl des geeigneten Fundamentdesigns von entscheidender Bedeutung.

Empfohlene Fundamenttiefe und -durchmesser nach Windklasse

Das Fundamentdesign muss an den örtlichen Windklassifizierungen ausgerichtet sein. Als allgemeine Richtlinie:

• Mäßige Windzonen: 600–800 mm Einbindetiefe
• Starkwindzonen: 800–1200 mm Einbindetiefe
• Extreme Windzonen (taifungefährdet): ≥1200 mm mit Stahlbeton

Der Fundamentdurchmesser sollte ebenfalls proportional vergrößert werden, um den Auftriebskräften standzuhalten, insbesondere in weichen Böden.

Anti-Uplift-Designtechniken

Durch starke Winde erzeugte Auftriebskräfte können selbst gut konzipierte Strukturen gefährden, wenn nicht richtig dagegen vorgegangen wird. Zu den wirksamen Anti-Uplift-Strategien gehören:

• Verwendung von Ankerbolzen, die in Betonfundamente eingebettet sind
• Mit vergrößerten Standfüßen zur Erhöhung der Widerstandsfähigkeit
• Das Hinzufügen von Erdankern oder Spiralpfählen sorgt für zusätzliche Stabilität

Besonders wichtig sind diese Maßnahmen in Küsten- und Taifunregionen, wo vertikale Windkräfte ebenso kritisch sein können wie seitliche Belastungen.

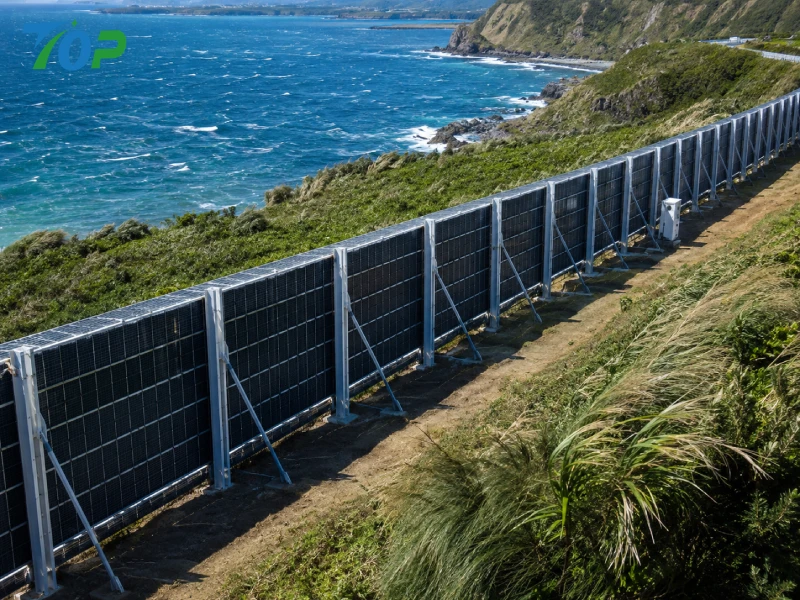

Abdichtungs- und Korrosionsschutzdesign in Küstenumgebungen mit starkem Wind

Salzsprühbeständigkeit (≥720h Teststandard)

In Küstengebieten ist Korrosion ein Hauptfaktor, der die Lebensdauer des Systems beeinflusst. HochwertigPV-ZaunverstärkungssystemeUm eine langfristige Haltbarkeit zu gewährleisten, müssen sie Salzsprühnebeltests von mindestens 720 Stunden bestehen.

Dieses Widerstandsniveau ist wichtig, um strukturellen Abbau zu verhindern und die mechanische Leistung über einen längeren Zeitraum aufrechtzuerhalten.

Materialauswahl: SUS304 vs. SUS316 vs. HDG-Stahl

Die Materialwahl hat einen erheblichen Einfluss auf die Korrosionsbeständigkeit:

• SUS304:Standardoption mit hervorragender Korrosionsbeständigkeit für die meisten Umgebungen
• SUS316:Erhöhte Beständigkeit für stark korrosive Küsten- oder Industriegebiete
• HDG-Stahl:Geringere Kosten, aber geringere Haltbarkeit bei salzhaltigen Bedingungen

Für B2B-Einkäufer gewährleistet die Auswahl des geeigneten Materials ein optimales Verhältnis zwischen Kosten und Leistung.

EPDM-Dichtung und mechanisches Kompressionsdesign

Eindringendes Wasser kann sowohl strukturelle Komponenten als auch elektrische Systeme beeinträchtigen. Die EPDM-Gummidichtung sorgt in Kombination mit mechanischer Kompression für eine zuverlässige Abdichtung von Verbindungspunkten und Montageschnittstellen.

Dieses Design gewährleistet eine langfristige Dichtungsleistung auch bei thermischer Ausdehnung und Kontraktion.

Langzeithaltbarkeit vs. Wartungskosten

Während hochwertigere Materialien und Verstärkungsstrategien die Vorabkosten erhöhen können, reduzieren sie die Wartungshäufigkeit und den Austauschbedarf erheblich. Für EPC-Auftragnehmer und -Händler bedeutet dies niedrigere Lebenszykluskosten und eine verbesserte Projektrentabilität.

Letztendlich investieren Sie in RobustheitPV-ZaunverstärkungSolutions ist eine strategische Entscheidung, die die Systemzuverlässigkeit erhöht, Risiken minimiert und einen überlegenen ROI in Umgebungen mit starkem Wind liefert.

Optimierung der Installationseffizienz für EPC-Auftragnehmer

Vormontierte Komponenten zur Reduzierung des Arbeitsaufwands vor Ort

Bei Projekten in Regionen mit starkem Wind kommt es bei der Installationseffizienz nicht nur auf die Geschwindigkeit an – sie wirkt sich direkt auf die Projektkosten, den Arbeitsaufwand und die Risikoexposition aus. Eine der effektivsten Strategien zur Effizienzsteigerung inPV-ZaunverstärkungSysteme ist die Verwendung vormontierter Komponenten. Durch die Verlagerung komplexer Montageprozesse von der Baustelle in die Fabrik können EPC-Auftragnehmer die Arbeitszeit vor Ort erheblich reduzieren und menschliche Fehler minimieren.

Zu den vormontierten Modulen gehören typischerweise:vorgebohrte Aluminiumschienen, integrierte Klemmenund vorkonfigurierte Pfostenverbindungen. Dieser Ansatz gewährleistet eine konsistente Qualitätskontrolle und ermöglicht es den Installationsteams, sich auf die Positionierung und Verankerung statt auf die Komponentenfertigung zu konzentrieren.

Bei Großprojekten bedeutet das:

• Reduzierte Installationszeit um 20–40 %
• Geringere Abhängigkeit von hochqualifizierten Arbeitskräften
• Verbesserte Installationskonsistenz über mehrere Standorte hinweg

Modulares Zaundesign für schnellere Bereitstellung

Der modulare Aufbau ist ein Schlüsselfaktor für den skalierbaren Einsatz von Solarzäunen. Bei verstärkten Photovoltaik-Zaunsystemen ermöglicht die Modularität die Verwendung standardisierter Komponenten in verschiedenen Projekten, wodurch die Bestandsverwaltung verbessert und die Beschaffungskomplexität verringert wird.

Jedes Modul besteht typischerweise aus:

• Standardisierte Plattenabmessungen
• Einheitliche Montageschnittstellen
• Austauschbare Strukturkomponenten

Diese Designphilosophie beschleunigt nicht nur die Installation, sondern vereinfacht auch die Wartung und zukünftige Upgrades. Für Händler verbessern modulare Systeme die SKU-Standardisierung und machen die Massenbeschaffung effizienter und kostengünstiger.

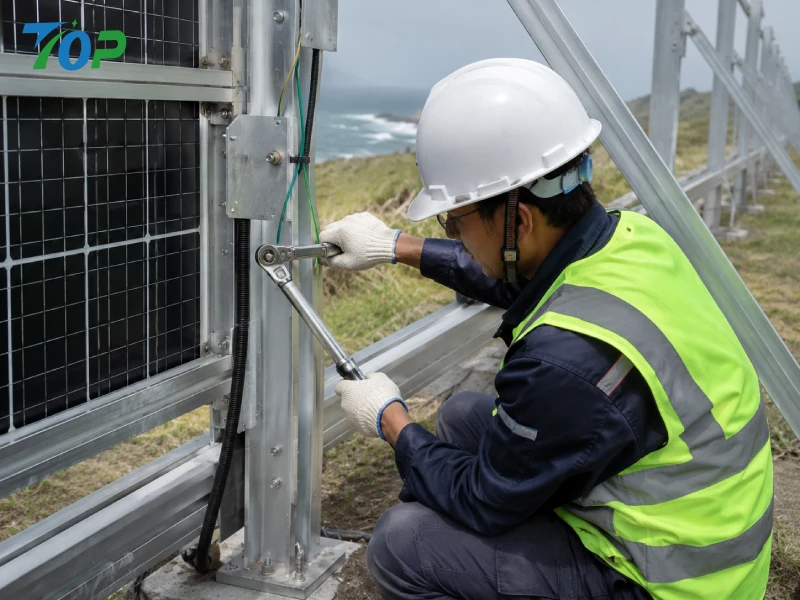

Drehmomentgesteuerter Installationsworkflow

Bei Anwendungen mit starkem Wind ist eine unsachgemäße Befestigung eine der häufigsten Ursachen für Systemausfälle. Die Implementierung eines drehmomentgesteuerten Installationsablaufs ist für die Gewährleistung der strukturellen Integrität und langfristigen Zuverlässigkeit von entscheidender Bedeutung.

Zu den Best Practices gehören:

• Verwendung kalibrierter Drehmomentschlüssel für alle kritischen Verbindungen
• Definieren von Drehmomentspezifikationen basierend auf Materialtyp und Schraubengröße
• Erfassung von Drehmomentwerten im Rahmen der Qualitätssicherungsdokumentation

Dieses Maß an Prozesskontrolle ist besonders wichtig für Projekte, die eine Zertifizierung oder eine Inspektion durch Dritte erfordern, da es die Rückverfolgbarkeit gewährleistet und die Einhaltung technischer Standards gewährleistet.

Häufige Installationsfehler, die Sie in Gebieten mit starkem Wind vermeiden sollten

Selbst bei hochwertigen Materialien kann eine unsachgemäße Installation die Wirksamkeit beeinträchtigenPV-Zaunverstärkung. Zu den häufigsten Fehlern gehören:

• Unzureichende Nacheinbettungstiefe
• Ignorieren der Bodenvariabilität auf dem gesamten Gelände
• Inkonsistente Drehmomentanwendung auf Befestigungselemente
• Falsche Ausrichtung führt zu ungleichmäßiger Lastverteilung

Um diese Probleme zu vermeiden, ist eine Kombination aus angemessener Schulung, standardisierten Verfahren und Aufsicht vor Ort erforderlich. Für EPC-Auftragnehmer kann die Investition in die Ausbildung von Installateuren Nacharbeiten und Garantieansprüche erheblich reduzieren.

Vergleich: Standard-PV-Zaun vs. verstärkte Hochwind-PV-Zaunsysteme

Vergleich der strukturellen Festigkeit

Standard-PV-Zaunsysteme sind in der Regel für gemäßigte Umgebungsbedingungen ausgelegt und können extreme Windlasten möglicherweise nicht berücksichtigen. Im Gegensatz dazu werden verstärkte Systeme mit höheren Sicherheitsmargen, dickeren Materialien und optimierter Strukturgeometrie konstruiert.

Dies führt zu einer deutlich verbesserten Widerstandsfähigkeit gegen Biegung, Auftrieb und Ermüdung unter zyklischen Windlasten.

Vergleich der Installationszeit

Obwohl verstärkte Systeme komplexer erscheinen mögen, führt ihr modularer und vormontierter Aufbau oft zu schnelleren Installationszeiten im Vergleich zu herkömmlichen Systemen, die umfangreiche Anpassungen vor Ort erfordern.

Für EPC-Auftragnehmer bedeutet dies kürzere Projektlaufzeiten und geringere Arbeitskosten.

Lebenszykluskosten (LCOE-Auswirkungen)

Aus finanzieller Sicht hat die Wahl zwischen Standard- und verstärkten Systemen einen direkten Einfluss auf die Levelized Cost of Energy (LCOE). Obwohl verstärkte Systeme höhere Anfangsinvestitionen erfordern, bieten sie:

• Geringere Wartungskosten
• Reduzierte Ausfallzeiten
• Längere Systemlebensdauer

Diese Faktoren tragen zu einem vorhersehbareren und günstigeren ROI über den Projektlebenszyklus bei.

Wartungshäufigkeit und Ausfallrate

Standardsysteme in Gebieten mit starkem Wind erfordern oft häufige Inspektionen und Reparaturen, was die Betriebskosten erhöht. Verstärkte PV-Zaunsysteme hingegen sind auf Langlebigkeit ausgelegt, was zu geringeren Ausfallraten und einer geringeren Wartungshäufigkeit führt.

Diese Zuverlässigkeit ist besonders wichtig für Projekte im Versorgungsmaßstab, bei denen Ausfallzeiten zu erheblichen Umsatzeinbußen führen können.

Professionelle Installationsempfehlungen für PV-Zaunprojekte mit starkem Wind

Erfolgreiche Umsetzung vonPV-ZaunverstärkungSysteme in Umgebungen mit starkem Wind erfordern eine Kombination aus technischer Präzision und praktischer Installationskompetenz. Basierend auf den Best Practices der Branche sollten EPC-Auftragnehmer die folgenden Empfehlungen übernehmen:

• Führen Sie vor dem Entwurf detaillierte standortspezifische Windlastbewertungen durch
• Wählen Sie zertifizierte Materialien wie Edelstahl SUS304/SUS316 und TÜV-geprüfte Komponenten
• Stellen Sie sicher, dass das Fundament je nach Boden- und Windbedingungen richtig ausgelegt ist
• Führen Sie drehmomentgesteuerte Montageprozesse durch
• Führen Sie nach der Installation Strukturinspektionen und Qualitätsprüfungen durch

Tipps:Bei komplexen Starkwindprojekten kann die Partnerschaft mit einem erfahrenen Hersteller das technische Risiko erheblich reduzieren. Kontaktieren Sie unser technisches Team für individuelle Designunterstützung, Strukturberechnungen und projektspezifische Optimierungslösungen.

Überlegungen zur Massenbeschaffung für Händler und EPC-Käufer

Standardisierung und Bestandskompatibilität

Für Händler und große EPC-Unternehmen ist die Produktstandardisierung für eine effiziente Bestandsverwaltung unerlässlich. ModularPV-ZaunverstärkungSysteme mit austauschbaren Komponenten ermöglichen eine bessere Bestandskontrolle und reduzieren den Bedarf an projektspezifischen Anpassungen.

Zertifizierungsanforderungen (TÜV, ISO, Materialrückverfolgbarkeit)

Die Zertifizierung spielt eine entscheidende Rolle bei der Sicherstellung der Produktqualität und -konformität. Käufer sollten Lieferanten Vorrang geben, die Folgendes bieten:

• TÜV-Zertifizierung für Strukturbauteile
• ISO-zertifizierte Fertigungsprozesse
• Vollständige Dokumentation der Materialrückverfolgbarkeit

Diese Zertifizierungen gewährleisten nicht nur Zuverlässigkeit, sondern erleichtern auch Projektgenehmigungen und -finanzierungen.

Kostenoptimierung in der Großbeschaffung

Der Großeinkauf bietet erhebliche Kostenvorteile, erfordert jedoch eine sorgfältige Planung. Zu den wichtigsten Strategien gehören:

• Konsolidierung von Bestellungen, um Mengenrabatte zu erzielen
• Auswahl standardisierter Komponenten zur Reduzierung der SKU-Komplexität
• Koordinierung der Logistik zur Minimierung der Transportkosten

Logistik & Verpackung für Großprojekte

Effiziente Verpackung und Logistik sind entscheidend für den Schutz der Materialien während des Transports und die Gewährleistung einer reibungslosen Handhabung vor Ort. Hochwertige Lieferanten bieten optimierte Verpackungslösungen, die das Schadensrisiko verringern und die Entladeeffizienz verbessern.

Warum sollten Sie TOPFENCE Solar als Ihren PV-Zaunhersteller wählen?

Als spezialisierter Hersteller von Photovoltaik-Montage- und Zaunsystemen liefert TOPFENCE SOLAR technische Lösungen, die auf Umgebungen mit starkem Wind zugeschnitten sind. Mit fortschrittlicher Aluminium-Strangpresstechnologie und Präzisionsfertigungskapazitäten bietet das Unternehmen Hochleistungssysteme, die auf Langlebigkeit und Effizienz ausgelegt sind.

Zu den wichtigsten Vorteilen gehören:

• Umfassendes Produktportfolio für vielfältige Projektanforderungen
• Bewährte Leistung in Küsten- und Starkwindanlagen
• Starke Forschungs- und Entwicklungskapazitäten mit patentierten Strukturdesigns
• Zuverlässige globale Lieferkette für große EPC-Projekte

Durch die Kombination von technischem Fachwissen mit hervorragender Fertigungsqualität unterstützt TOPFENCE Solar EPC-Auftragnehmer und -Händler bei der Bereitstellung zuverlässiger Solarprojekte mit hohem ROI.

FAQ: Entwurf und Beschaffung von PV-Zaunsystemen für starke Winde

F1 Welcher Windgeschwindigkeit können verstärkte PV-Zäune standhalten?

Abhängig von Design und Materialien können verstärkte Systeme bei ordnungsgemäßer Konstruktion und Installation Windgeschwindigkeiten von mehr als 40–60 m/s standhalten.

F2 Ist Aluminium stark genug für Umgebungen mit starkem Wind?

Ja. Hochwertige Aluminiumlegierungen bieten ein hervorragendes Verhältnis von Festigkeit zu Gewicht und können bei richtiger Konstruktion in vielen Anwendungen herkömmlichen Stahl übertreffen.

F3 Wie tief sollten Zaunpfosten installiert werden?

Typischerweise 800–1200 mm, je nach Bodenbeschaffenheit und Windlastanforderungen.

F4 Welche Zertifizierungen sollte ich von Lieferanten verlangen?

Achten Sie auf TÜV-Zertifizierungen, ISO-Fertigungsstandards und eine Dokumentation zur Materialrückverfolgbarkeit.

F5 Wie kann die Installationszeit verkürzt werden, ohne die Sicherheit zu beeinträchtigen?

Nutzen Sie modulare, vormontierte Systeme und implementieren Sie standardisierte Montageabläufe mit Drehmomentkontrolle.

F6 Wie hoch ist die typische Lebensdauer in Küstengebieten?

Mit geeigneten Materialien und Verstärkung können Systeme bei minimalem Wartungsaufwand 20 bis 25 Jahre oder länger halten.

F7 Können verstärkte PV-Zäune die Wartungskosten senken?

Ja. Erhöhte Haltbarkeit und strukturelle Stabilität reduzieren den Bedarf an Reparaturen und Inspektionen erheblich.

F8 Wie wählt man zwischen den Materialien SUS304 und SUS316?

SUS304 ist für die meisten Umgebungen geeignet, während SUS316 für stark korrosive Küsten- oder Industriegebiete empfohlen wird.

Fazit: Technische Zuverlässigkeit steigert den langfristigen ROI

In windstarken RegionenPV-Zaunverstärkungist nicht nur eine Designverbesserung – es ist eine grundlegende Voraussetzung für die Gewährleistung der Systemsicherheit, Haltbarkeit und finanziellen Leistung. Durch die Integration fortschrittlicher Materialien, optimierter Strukturkonstruktion und präziser Installationspraktiken können EPC-Auftragnehmer das Risiko erheblich reduzieren und die Projektergebnisse verbessern.

Letztendlich hängt der Erfolg jedes Solarzaunprojekts von einem ganzheitlichen Ansatz ab, der technische Genauigkeit mit praktischer Effizienz in Einklang bringt. Wenn Sie heute in verstärkte Systeme investieren, sorgen Sie für stabile Leistung, niedrigere Lebenszykluskosten und höhere Erträge in den kommenden Jahren.
