Wie montiere ich ein Solarpanel auf dem Dach?

Die Installation eines Solarkraftwerks kann viele Vorteile mit sich bringen, wie zum Beispiel die Einsparung von Stromrechnungen oder sogar den Verzicht darauf.

Um die vielen Annehmlichkeiten der Solarenergie nutzen zu können, ist die Installation auf dem Dach zunächst einmal die kostengünstigste Variante.

Die Anleitung zur Montage eines Solarmoduls auf dem Dach

Von den benötigten Komponenten und Materialien bis hin zu den besten Einbauorten und Schritt-für-Schritt-Bedienungsanleitungen finden Sie hier alle Informationen, die Sie wissen müssen. Nehmen Sie die Festinstallationskomponente mitL-Füßeund Führungsschienen als Beispiel. Die für die Installation fester Solarmodule erforderlichen Komponenten hängen weitgehend vom Hersteller ab, sind jedoch bei allen Installationsmethoden für Solarmodule mehr oder weniger gleich. Ein komplettes Set umfasst Komponenten, Wechselrichterkabel, MC4-Stecker, L-Stifte + Führungsschienen, Halterungen aus Aluminiumlegierung usw. und vor allem Bauwerkzeuge. Bei dieser Art von Installationssystem müssen Sie Löcher in die Verbindungsteile bohren und diese an den Installationsführungsschienen befestigen, um sicherzustellen, dass die gesamte Konstruktion fest auf dem Dach installiert ist. Ein Satz Stützhalterungs-Installationssätze kann diese Installationsanforderung gut erfüllen. Andere Installationsmethoden umfassen die Bolzeninstallation und die Druckblockinstallation. Darüber hinaus müssen Sie auch die folgenden Werkzeuge vorbereiten: • Schraubenschlüssel, • Winkel, • wasserdichte Plane usw.

In diesem Gehäuse werden Aluminiummaterialien mit L-förmigen Füßen und Führungsschienen verwendet. Dieses Material zeichnet sich durch hohe Festigkeit, geringes Gewicht und Korrosionsbeständigkeit aus. Aluminiummaterialien lassen sich leicht zu Eckmaterialien verarbeiten, die für normale Werkzeuge und weniger professionelle Personen geeignet sind. Darüber hinaus ist Aluminium mit den Rahmen der meisten Solarmodule kompatibel, sodass Familien sie selbst installieren können, ohne einen Fachmann hinzuziehen zu müssen.

Im Folgenden finden Sie die detaillierten Installationsschritte:

Bitte lesen Sie diese gesamte Anleitung sorgfältig durch, bevor Sie Ihre Dachsolaranlage installieren.

*Durch strikte Befolgung der Installationsanweisungen der L-Füße-Dachmontagelösung werden die strukturellen Anforderungen des Produkts und die relevanten Normen erfüllt. Bitte beachten Sie bei der Installation unbedingt die einschlägigen Sicherheitsvorschriften und beachten Sie die jeweiligen regionalen Vorschriften.

Installateure sollten die folgenden Normen einhalten.

1. Halten Sie alle geltenden lokalen oder nationalen Bauvorschriften ein, einschließlich derjenigen, die dieses Handbuch möglicherweise ersetzen.

2. Stellen Sie sicher, dass Produkte wie Halterungen für bestimmte Installationen und Installationsumgebungen geeignet sind.

3. Bitte verwenden Sie das von unserem Unternehmen bereitgestellte Zubehör und die mitgebrachten Installationswerkzeuge. (Für den Aufbau mit Ersatzzubehör übernimmt unser Unternehmen keine Haftung);

4. Recycling: Bitte befolgen Sie die örtlichen Vorschriften;

5. Betriebspersonal: Stellen Sie sicher, dass mindestens zwei professionelle Solarpanel-Installateure vorhanden sind.

6. Stellen Sie sicher, dass die Installation elektrischer Geräte von professionellen Elektrikern durchgeführt wird.

7. Stellen Sie sicher, dass die elektrischen Komponenten des Solarpanel-Arrays sicher installiert sind.

Hauptmerkmale

A. Wird hauptsächlich für leiterförmige farbige Stahlziegeldächer verwendet, die von Holzbalken oder Stahlträgern getragen werden

B. Leichtes Design, langlebig und schön, einfach zu montieren und schnell zu installieren

C. Geeignet für alle Arten von gerahmten und rahmenlosen Solarmodulinstallationen auf dem Markt

D. Die Komponenten werden im Werk vormontiert und sinnvoll verpackt, um vor Ort Installationszeit zu sparen

1. Beschreibung

Dieses System verwendet Zubehör aus Aluminiumlegierung,Aluminiumschienenund Edelstahlbolzen und eignet sich für leiterförmige Dächer aus farbigen Stahlziegeln, die auf Holzbalken oder Stahlträgern getragen werden.

Bitte lesen Sie vor der Installation des Systems die folgenden Installationsanweisungen sorgfältig durch. Bitte beachten Sie bei der Installation die örtlichen Gesetze.

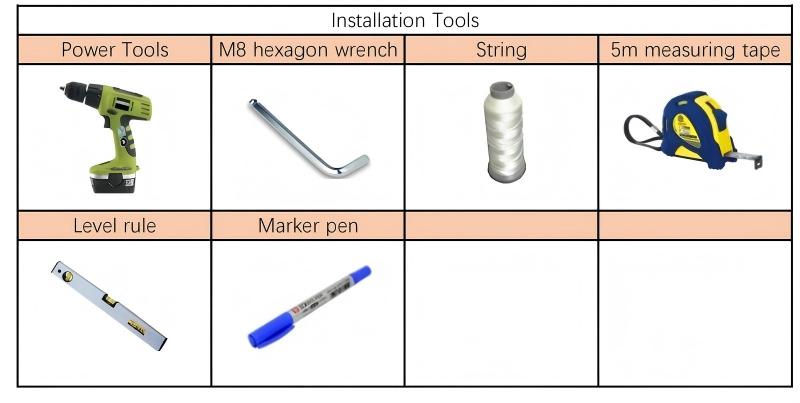

2. Installationstools

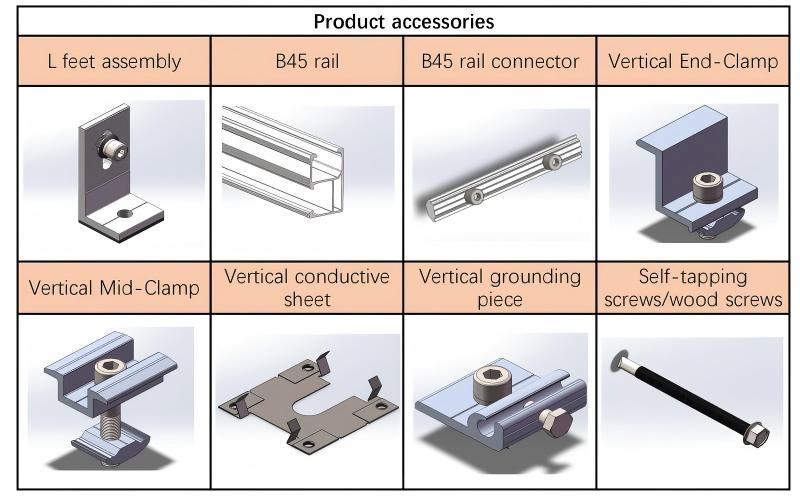

3. Produktzubehör

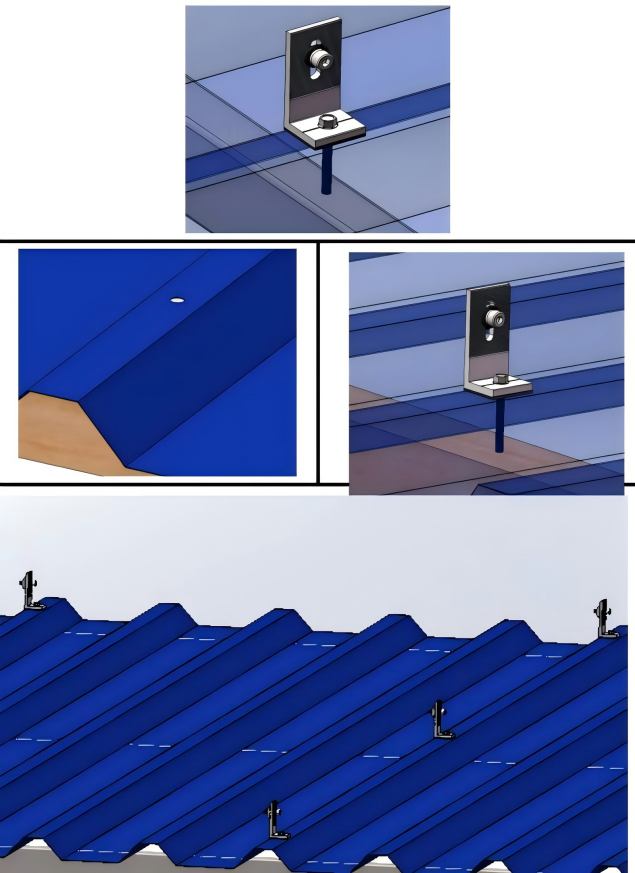

4.1 Installation des L-Fußes

Je nach Material des Stützbalkens verwenden Sie selbstbohrende Schrauben (der Stützbalken ist ein Stahlträger) oder Holzschrauben (der Stützbalken ist ein Holzbalken), um die L-Fuß-Baugruppe an der Scheitelposition der trapezförmigen farbigen Stahlfliese zu installieren und zu befestigen.

PS: Wenn die Pfetten, die die trapezförmigen Stahlziegel tragen, aus Holzbalken bestehen, ist es notwendig, vorab mit einem Bohrwerkzeug ein kleines Loch von φ6mm in die farbigen Stahlziegel zu bohren, um das Einsetzen der Holzschrauben zu erleichtern.

Ordnen Sie die restlichen L-Fuß-Baugruppen gemäß der Zeichnung an und installieren Sie sie mit der oben beschriebenen Methode.

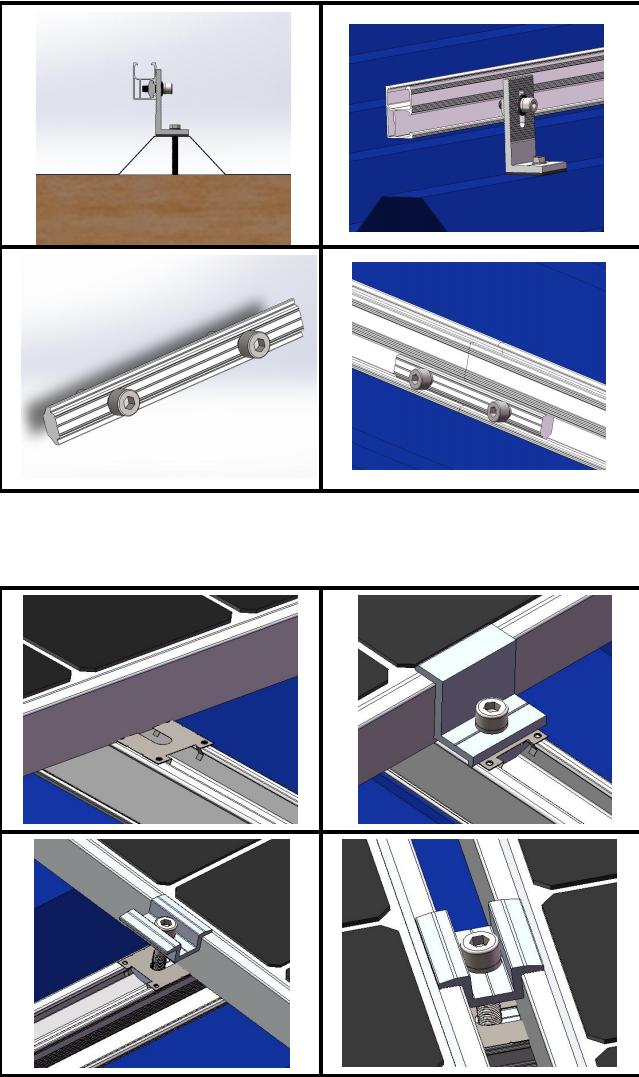

4.2 Montage der B45-Schiene

Passen Sie die Richtung der geriffelten Oberfläche der B45-Schiene an, um sie an der geriffelten Oberfläche der bereits installierten und befestigten L-Fuß-Komponente auszurichten, und ziehen Sie die Sechskantschraube am Haken mit einem M8-Sechskantschlüssel fest, um die Schiene zu verriegeln.

Installieren Sie den Schienenverbinder an der Schienenverbindungsstelle und ziehen Sie die Sechskantschrauben am Schienenverbinder mit einem M8-Sechskantschlüssel fest, um die Verbindungen an beiden Enden zu sichern.

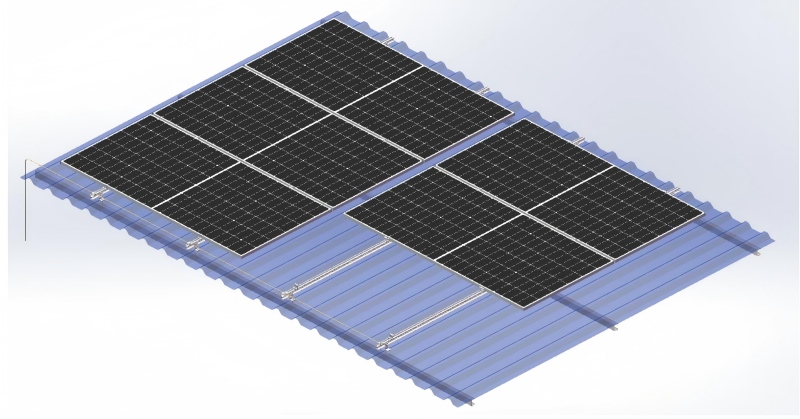

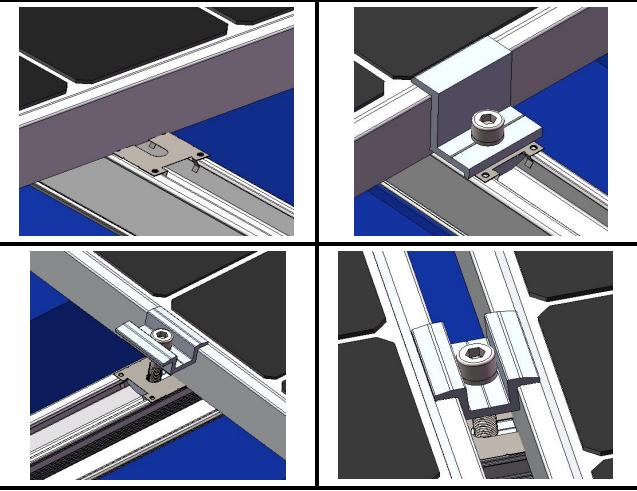

4.3 Installation von Solarmodulen

Platzieren Sie das Solarpanel auf der Schiene, passen Sie die Position der Endbaugruppe an und befestigen Sie es mit der Endklemme (falls es mit einer leitfähigen Folie ausgestattet ist, drücken Sie die leitfähige Folie in den Schienenschlitz, passen Sie die Position an und drücken Sie ein Ende der leitfähigen Folie mit dem Metallrahmen des Solarpanels).

Nachdem Sie die Position des mittleren Solarpanels angepasst haben, befestigen Sie es mit demMittelklemme(Wenn Sie mit einer leitfähigen Folie ausgestattet sind, drücken Sie die leitfähige Folie in den Schienenschlitz und drücken Sie nach dem Anpassen der Position die beiden Enden der leitfähigen Folie mit den Metallrahmen der Solarmodule auf beiden Seiten zusammen.)

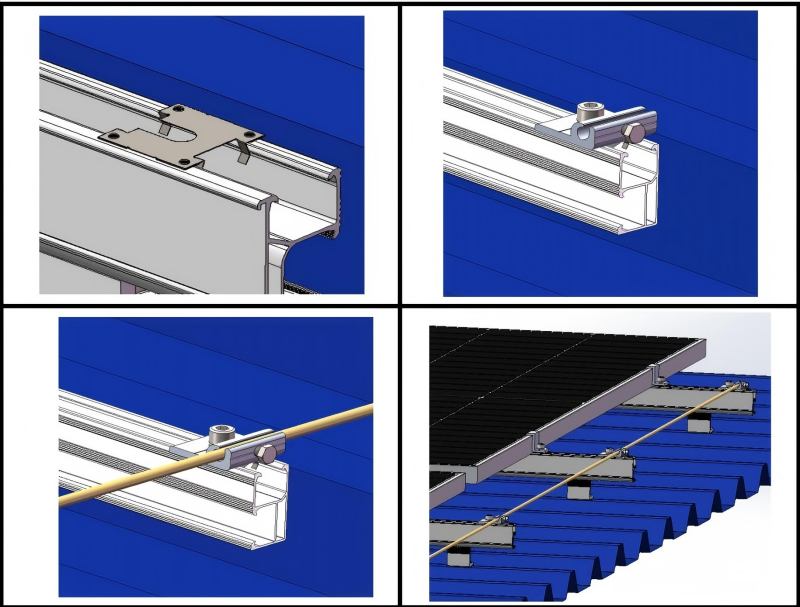

4.4 Installation der Erdungsarmatur

(1) Installieren Sie die leitfähige Folie am Ende der Schiene.

(2) Anschließend die Erdungskomponente installieren.

(3) Installieren Sie die Erdungsklammern an den Enden der verbleibenden Schienen.

(4) Führen Sie einen Kupferdraht durch diese Erdungsklemmen, ziehen Sie die Sechskantschrauben fest und erden Sie schließlich den Erdungskupferdraht.
