Managementsystem für Solarpanel-Kabelrinnen
Xiamen Topfencesolar ist führend in der Herstellung und Lieferung von Kabeltrassen-Managementsystemen für Solarmodule. Die aus verzinktem Stahlmaterial gefertigte Kabelrinne kann speziell den Anforderungen der AC- und DC-Solarpanel-Kabelrinne gerecht werden, indem sie einfach am Solarmontagesystem auf dem Dach befestigt wird. Die Breite und Länge können je nach Projektanforderungen angepasst werden.
Marke:Topfencesolar
Produktmaterial:Verzinkter Stahl
Produktgrundlage:Solarkabelmanagement
Länge:2 Meter Länge * 100 mm Höhe

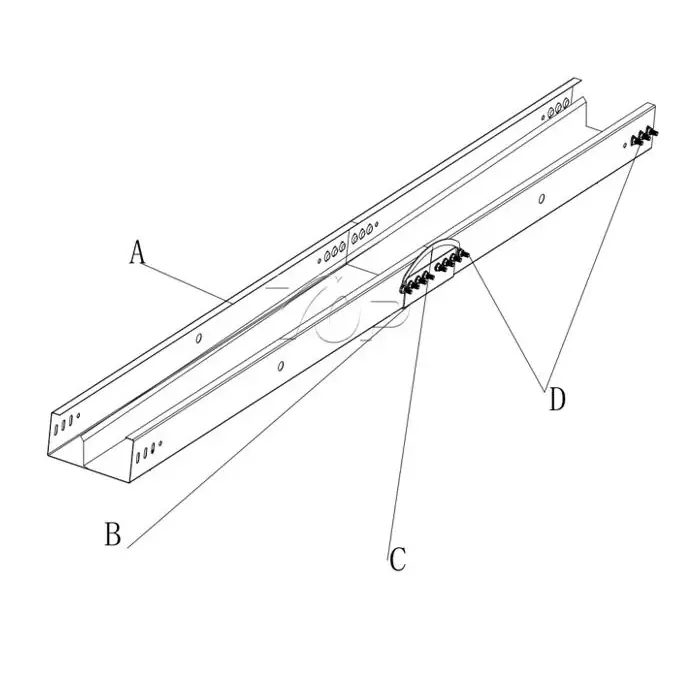

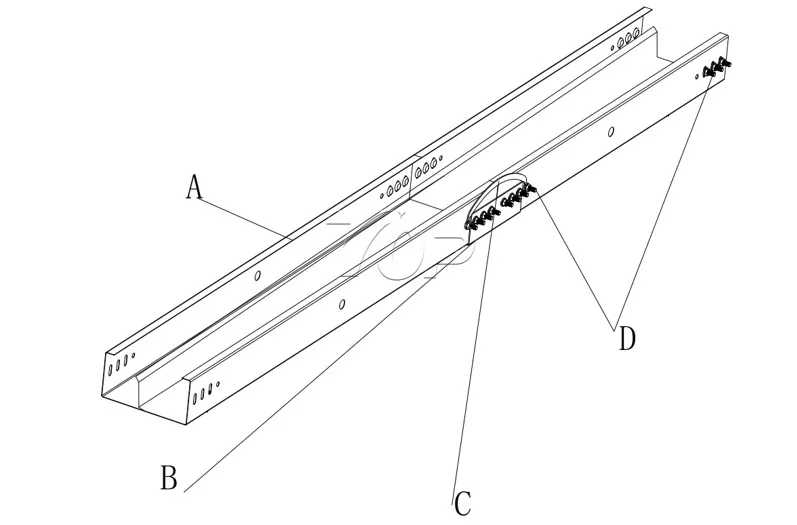

Die zusammengesetzten Teile des von Topfencesolar entwickelten Solarpanel-Kabelrinnen-Managementsystems werden auf dem Markt häufig verwendet.

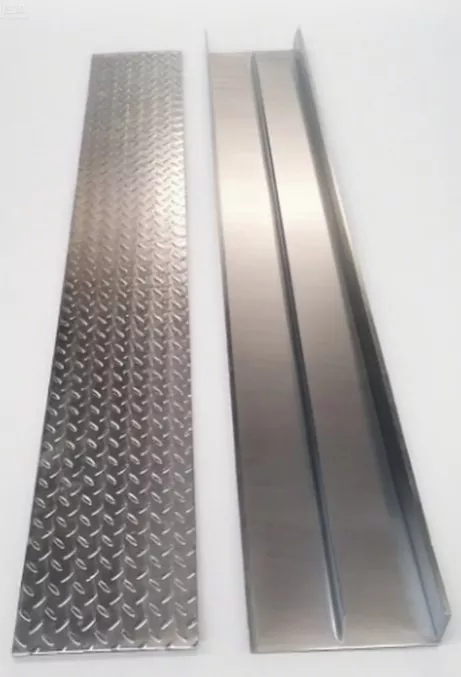

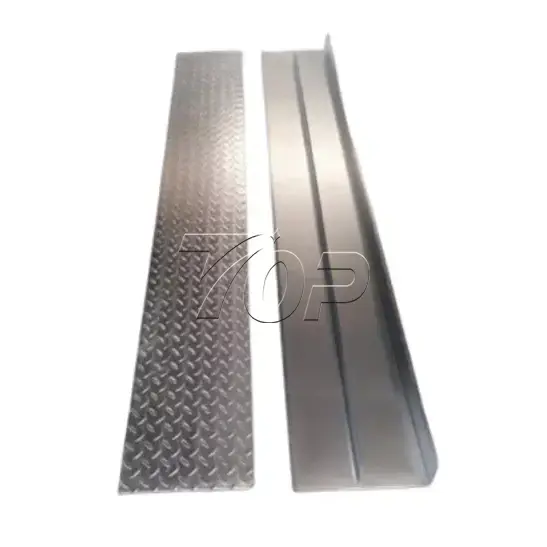

A: Hauptteil der Doppelschlitz-Kabelrinne mit Musterabdeckungen
B: Verbinder mit Schrauben befestigt
C: Erdungskabel verhindert Stromschläge
D: Schrauben zur Befestigung von Kabelrinnen Stück für Stück
Material: Verzinkter Stahl
|
A |
B |
C |
D |
|
|
|
|
|
Abmessungen:
|
Beschreibung |
Hmm) |
B (mm) |
T (mm) |
Länge (mm) |
Galvanisierung |
Referenzgewicht der Einheit (kg) |
|
Verzinkte Doppelschlitz-Kabelrinne |
100 |
200 |
1.2 (mehr) |
2000 |
65μ |
33.5 |
|
Verzinkte Doppelschlitz-Kabelrinne |
100 |
300 |
1.2 (mehr) |
2000 |
65μ |
43 |
Weitere Optionen könnten angepasst werden.

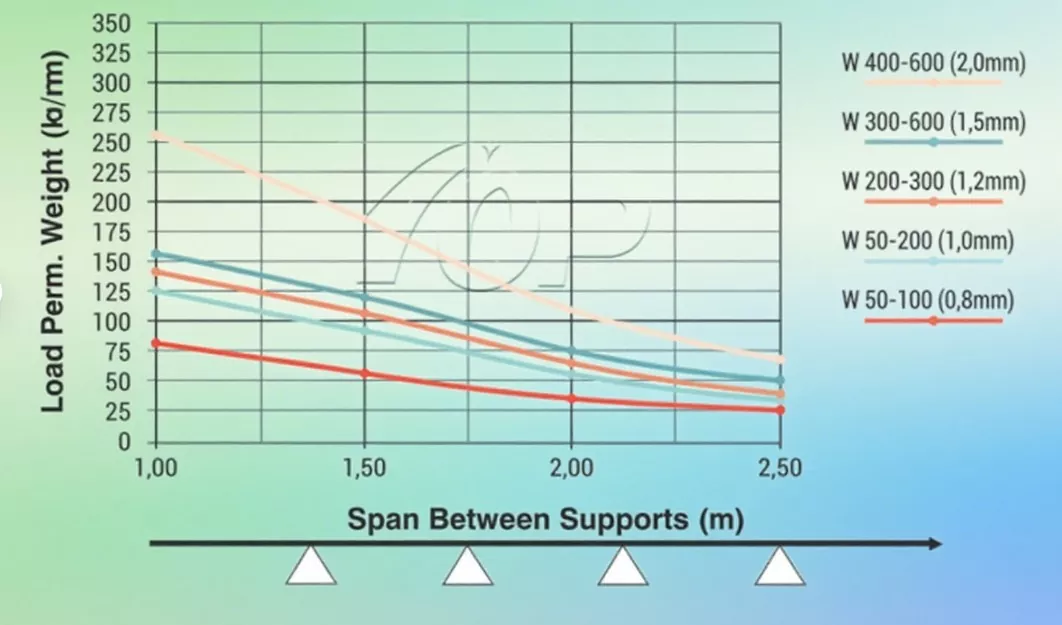

Hier sehen Sie die Referenz unseres Prüfterminergebnisses basierend auf der untenstehenden Belastungssituation.
Funktion:
Es nimmt zentral eine große Anzahl von Kabeln zwischen Photovoltaikanlagen sowie zu Wechselrichtern und Anschlusskästen auf und verwaltet sie ordnungsgemäß. So werden mechanische Beschädigungen und Alterung durch UV-Strahlung verhindert und eine saubere und sichere Verkabelung gewährleistet.
Parameter
|
Markenname |
Topfencesolar |
|
Solarpanel-Kabelrinne aus Stahl |
|
|
Material |
Verzinkter Stahl |
|
Oberflächenbehandlung |
65μm Galvanisierung |
|
Anwendung |
Wird an den Schienen befestigt oder auf dem Dach montiert |
|
Installationsort |
Solar-Montageplätze |
|
Farbe |
Silber |
Wie benutzt man es?

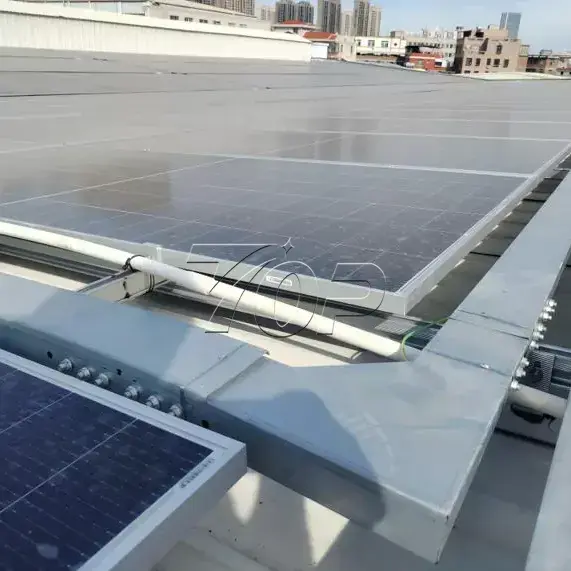

Platzieren Sie den Kabelkanalabschnitt auf der Stütze und befestigen Sie ihn mit den speziellen Verbindungsplatten und Schrauben, um die elektrische Kontinuität sicherzustellen (Bildung eines zuverlässigen Erdungspfads).
Die Verarbeitung der Produktionslinie:
|
|
|
|
|
|
Rohstoff |
Abflachung |
Schneiden |
Stanzen |
|
Bildung |
Galvanisierung |
Inspektion |
Verpackung |
Weitere Materialinformationen:
Schutz des Lagerbestands von Solarkabelmanagement-Produkten aus verzinktem Stahl
Es ist bekannt, dass verzinktes Blech besonders empfindlich gegenüber den Auswirkungen von Materialien mit saurem Charakter, verschmutzter Luft, Wasser und relativer Luftfeuchtigkeit ist, die über einem bestimmten Wert vorhanden sind.
Die Lebensdauer verzinkter Bleche wird in Industriegebieten, insbesondere dort, wo die Luft stark verschmutzt ist, beeinflusst.
Das wichtigste Element der atmosphärischen Luftverschmutzung ist Schwefeldioxid.
C + H + S + O₂ → CO₂ + H₂O + SO₂
SO₂ + ½ O₂ → SO₃
SO₂ + H₂O → H₂SO₃
SO₃ + H₂O → H₂SO₄
Um die gestapelten Bleche zu schützen, müssen jedoch die folgenden Bedingungen unbedingt eingehalten werden.
· Das Metall darf niemals in einem Bereich mit hoher Luftfeuchtigkeit mit Wasser gelagert werden.
· Es sollte ausreichend Platz für eine kontinuierliche Luftzirkulation vorhanden sein.
· Die Temperaturunterschiede an den Lagerorten müssen zwischen 5 und 10 °C betragen.
Weitere Anwendungsfälle verschiedener Kabelrinnen.
