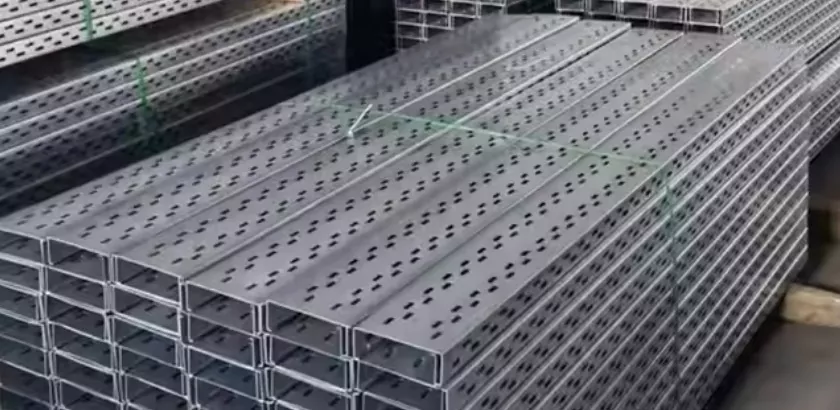

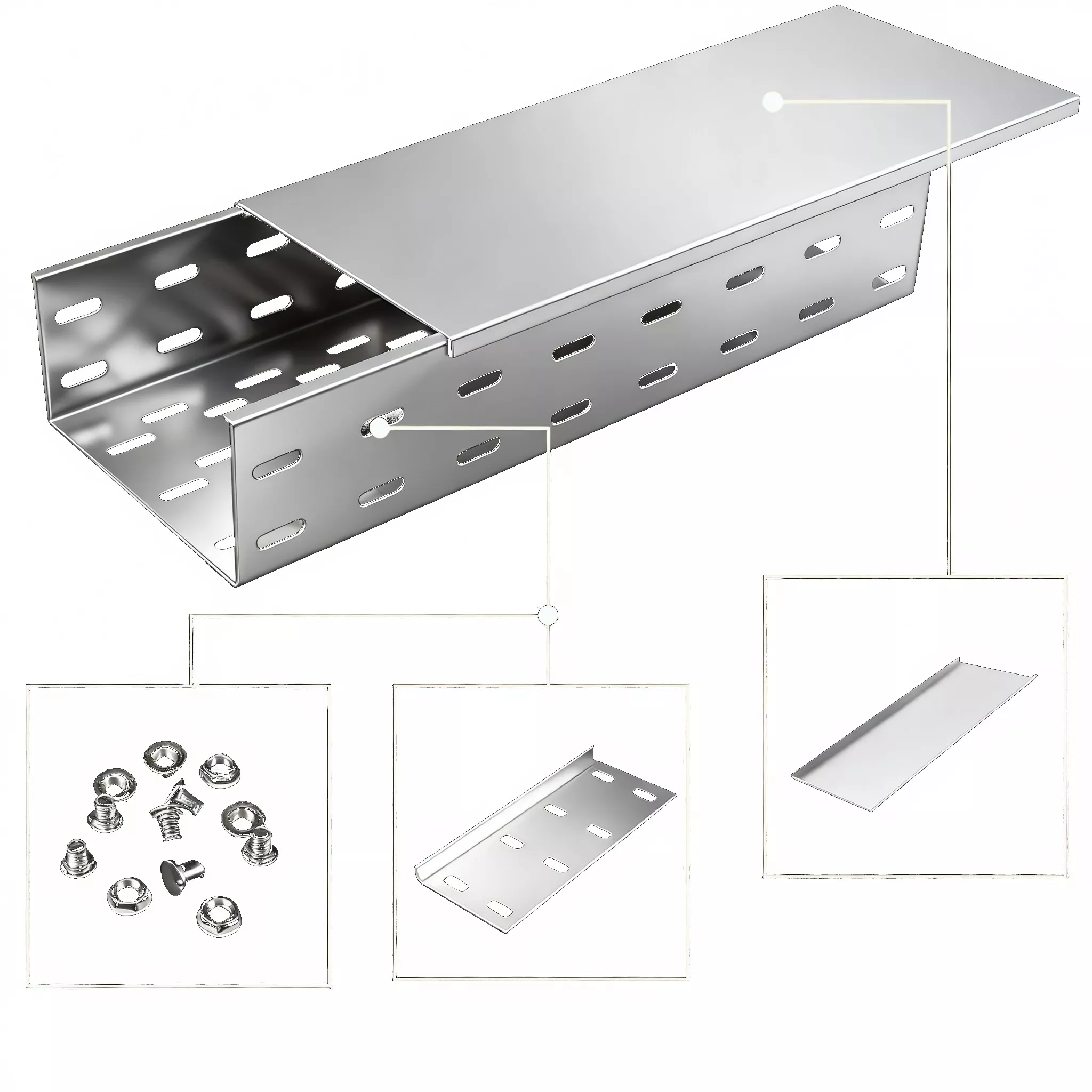

Kabelmanagementrinne Stahlkabelrinne

Kabelmanagementrinne Die Stahlkabelrinne hat zwei funktionale Verwendungszwecke. Erstens verwaltet es Kabel sauber und schön. Das Schlitzdesign ermöglicht eine bessere Belüftung und Wärmeableitung. Zweitens kann es als Gehweg genutzt werden. ZAM-Material ist sehr langlebig und erleichtert die Installation, Reinigung und Wartung auf dem Dach. Es spielt eine entscheidende Rolle in Sonnensystemen.

Technische Parameter

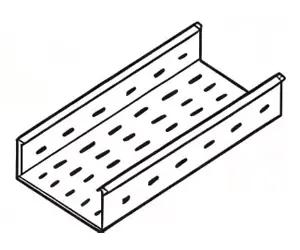

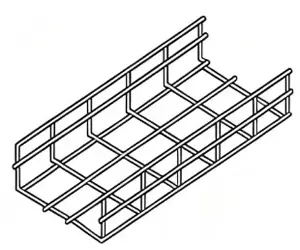

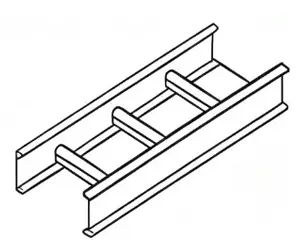

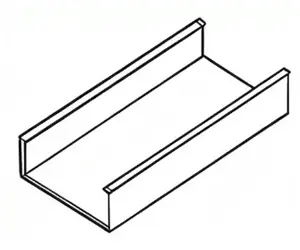

Arten von Kabelrinnen

Funktionen und Vorteile

1. Das ZAM-Tray-Kabel bietet eine hervorragende Haltbarkeit, eine lange Lebensdauer und ein robustes Material und eignet sich daher für Kunden, die häufig mit Kabeln umgehen und diese warten.

2. Es bietet eine hervorragende Wärmeableitung und sein perforiertes Design trägt dazu bei, die Wärme effektiv vom Kabel abzuleiten.

3. Es ist flexibel und einfach zu bedienen, sodass komplexe Kabellayouts problemlos vor Ort angepasst werden können.

4.Solar RoofCable Tray eignet sich für eine Vielzahl von Anwendungen, einschließlich allgemeiner Innenräume und Industriewerkstätten.

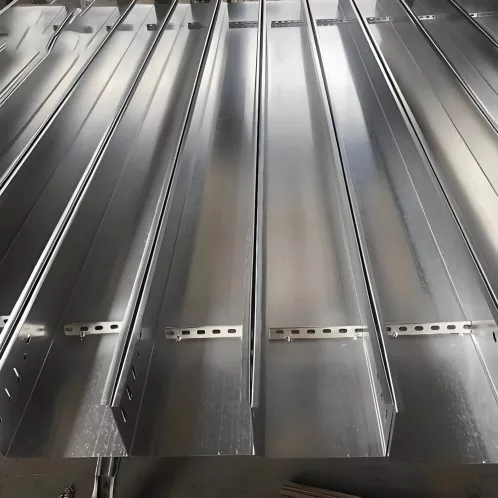

Die Länge der Haupttrogkabelrinne kann individuell angepasst werden, die Dicke beträgt regelmäßig 1,2, 1,5, 1,8 mm mit unterschiedlicher Stärke, um die tatsächliche Kabelbelastung vor Ort zu unterstützen.

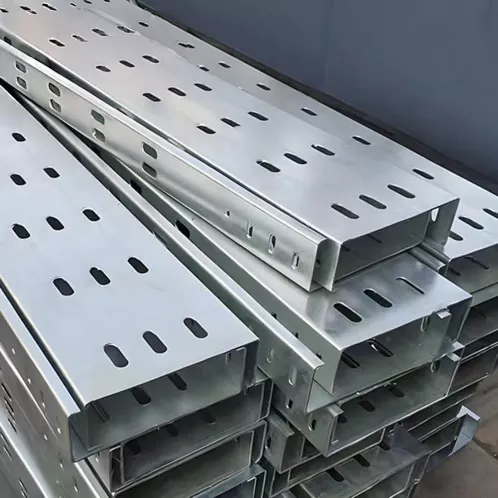

Und Löcher in der Kabelrinne sorgen für eine bessere Wärmeableitung, falls sich die geladenen AC/DC-Solarkabel erwärmen, während das Kraftwerk läuft und Strom lädt.

Die Abdeckung des Kabelkanals schützt Kabel vor Staub, Schmutz, Regenschäden usw. Bietet einen besseren Schutz für das Kabelmanagement.

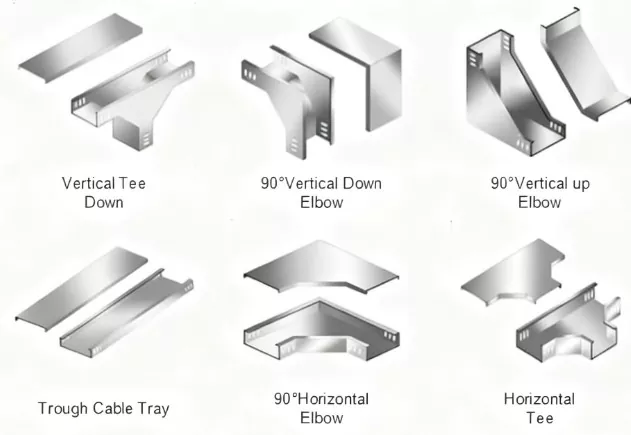

Verfügbare Formenoptionen mit unterschiedlichen Kanten.

Für weitere verwandte Produkte für den Systemaufbau.

Der grobe Kabelkanal kann je nach Bedarf an den tatsächlichen Standorten angepasst werden.

Wie wählt man einen Kabelkanal aus?

Die Auswahl der Kabeltrasse sollte sich an den realen Standortsituationen orientieren:

Die reale Anwendungsumgebung, AC/DC-Solarkabel-Layout und -Belastung.

Wie installiere ich die Kabelrinne?

Schritt 1: Vorbereiten der Werkzeuge wie Elektrobohrwerkzeuge, Messgerät, Wasserwaage, Schutzhandschuhe usw.

Schritt 2: Überprüfen Sie die Anordnung des Kabels und achten Sie auf die Länge mit spitzem Pfad. Schneiden Sie die Kabelrinne entsprechend zu.

Schritt 3: Montage der Kabelrinne mit Stützen und Konsolen an den Solarkonstruktionen oder Dachkonstruktionen. Und stellen Sie sicher, dass der Abstand der Stützen stabil und sicher für die Kabelbelastung ist.

Schritt 4: Installation der Kabelrinne mit Anschlüssen

Mithilfe von Topfencesolar abgestimmtem Zubehör und Steckverbindern können Sie die Kabelrinne auf die benötigte Länge und Form bringen.

Anheben der Kabelrinnenbefestigung mit Schrauben, Muttern und Halterungen.

Schritt 5: Stellen Sie sicher, dass die Kabelrinne auf gleicher Höhe ist, und überprüfen Sie die Befestigung und Stabilität.

Schritt 6: Verlegen Sie die Solarkabel durch die Kabelrinne und decken Sie dann die Abdeckung der Kabelrinne ab, um das Kabel zu schützen.

Paket:

Holzpalette oder Eisenpalette für hohen Transportschutz.

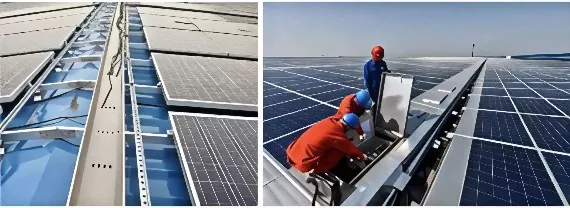

Anwendungsfall
