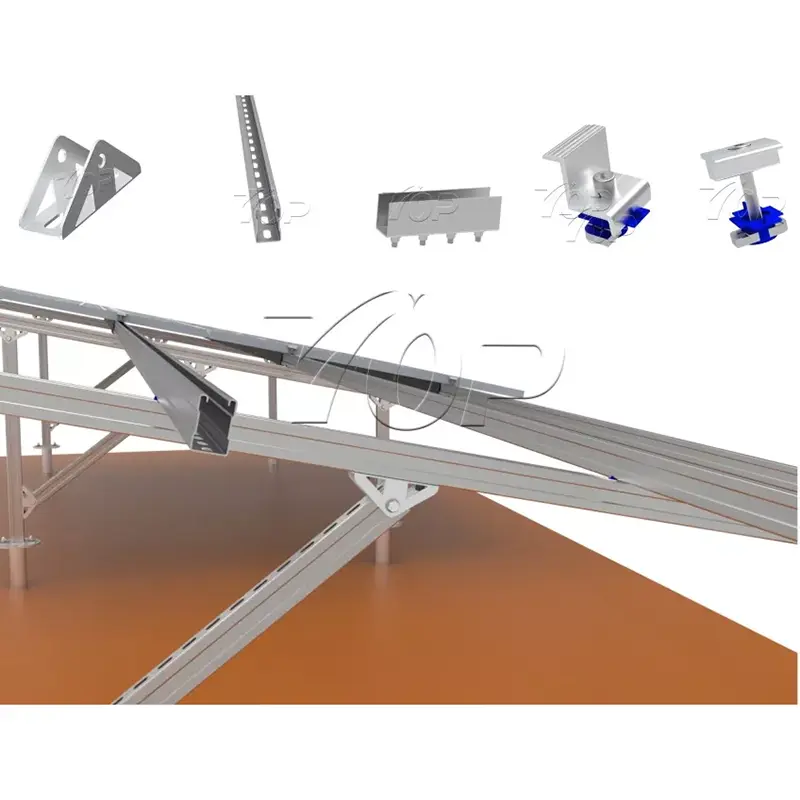

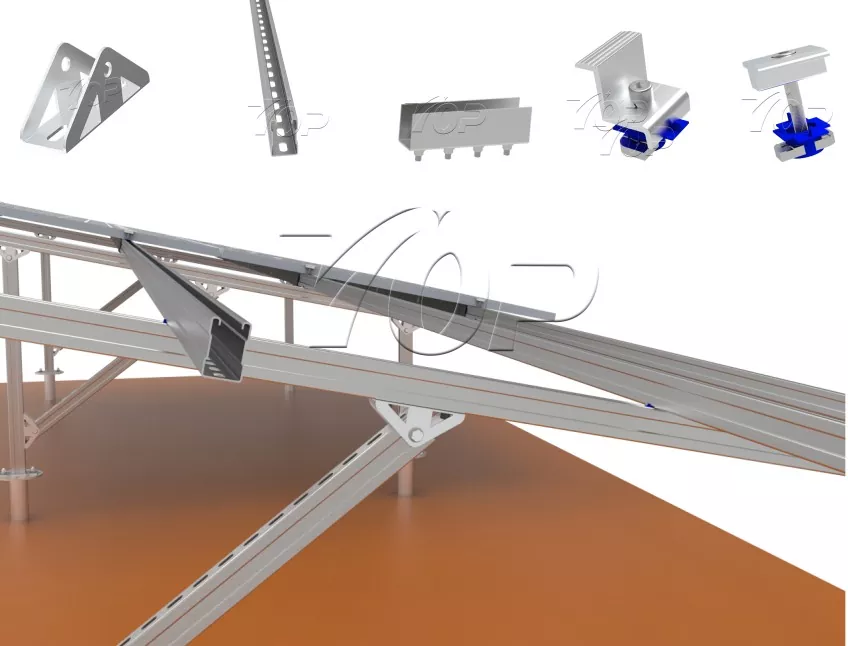

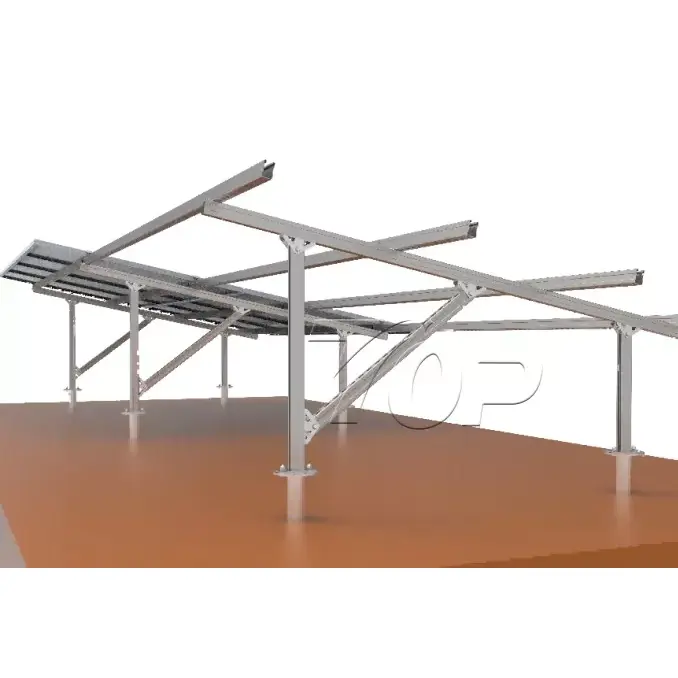

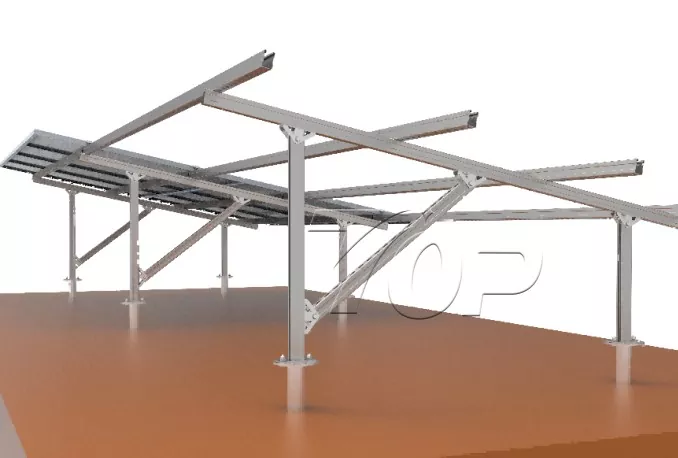

Bodenmontierte ZAM-Stahlkonstruktion

EIGENSCHAFTEN – ZAM-Bodenhalterungen

1. Starke Korrosionsbeständigkeit:

Bei ZAM Steel Ground Mount Structure ist die Korrosionsbeständigkeit der ZAM-Beschichtung 10–20 Mal höher als bei herkömmlicher Feuerverzinkung – mit Salzsprühbeständigkeit über 3.000 Stunden (gegenüber ~600 Stunden bei herkömmlicher Verzinkung). Das feuerverzinkte ZAM-Material von Shougang hat beispielsweise 4.000 Stunden neutralen Salzsprühtest (Schnitt und Oberfläche) ohne Rotrost bestanden.

2. Ausgezeichnete Selbstheilungsfähigkeit:

Nach dem Schneiden/Verarbeiten bilden ZAM-Klammern am Schnitt einen Schutzfilm aus Zinkhydroxid/alkalischem Zinkchlorid, um die Rostausbreitung zu verhindern – eine regelmäßige Wartung ist nicht erforderlich, was die Betriebskosten senkt.

3. Leicht und hochfest:

30–50 % leichter als herkömmlicher Stahl und dennoch stabiler. Sein hohes Trägheitsmoment und seine Biegefestigkeit eignen sich für verschiedene PV-Installationsumgebungen.

4. Überlegene Prozessfähigkeit:

Minimales Abblättern der Beschichtung beim Schweißen, Stanzen oder Biegen – hohe Anpassungsfähigkeit bei der Verarbeitung und Steigerung der Produktionseffizienz.

5. Starker Wind- und Erdbebenwiderstand:

An das Gelände anpassbar, widersteht Windlasten von 60 m/s und Schneelasten von 1,4 kN/m², um die Stabilität des PV-Moduls zu gewährleisten.

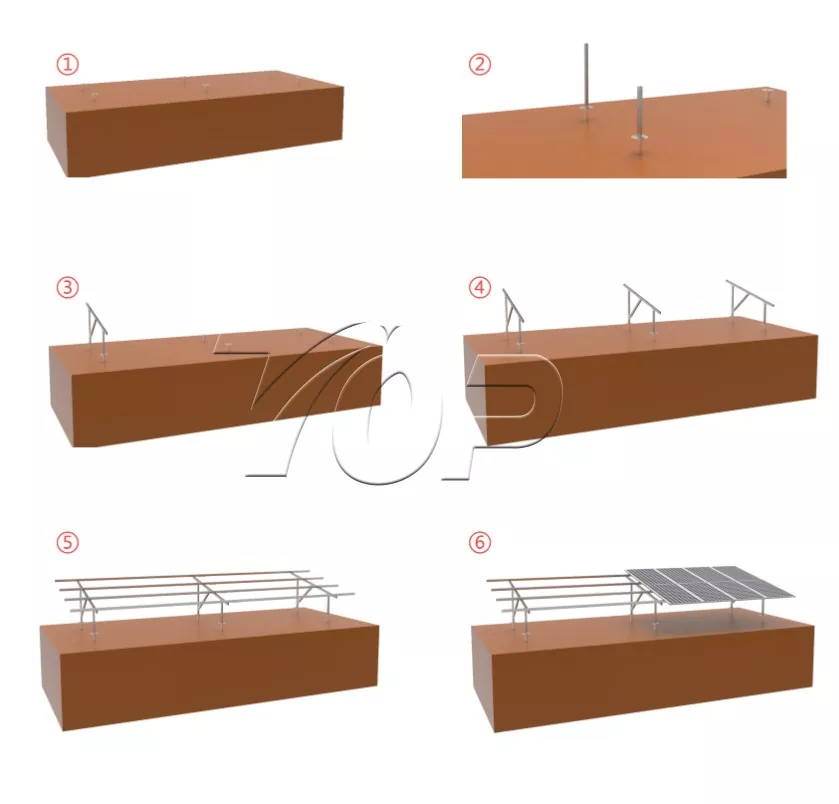

INSTALLATIONSSCHRITTE

Unser Solar Ground Steel Mount System wird werkseitig mit vorgebohrten Löchern geliefert – es ist kein Bohren oder Schneiden vor Ort erforderlich, sondern nur die Installation gemäß den Zeichnungen. Es sind außerdem keine komplexen Spezialwerkzeuge erforderlich, es verfügt über leichte und einfach zu montierende Komponenten, gewährleistet einen effizienten Arbeitsablauf von der Verankerung bis zur Plattenmontage und ermöglicht sogar die Selbstheilung kleiner Kratzer, wodurch die Schwierigkeiten bei der Bedienung vor Ort erheblich reduziert werden.

Für die Designlösung sind folgende Informationen erforderlich:

1. Plattengröße: _____ Länge x_____ Breite x____ Dicke (mm)

2. Geplantes Panel-Layout/Anordnung: ______Nr. in einer Reihe × ______Nr. in einer Spalte,_____Sets

3. Bodenfreiheit: ____mm

4. Neigungswinkel: ____Grad

5. Maximale Windgeschwindigkeit: ____m/s

6. Schneelast: ____cm oder ____KN/m2

7. Fundament: Erdschraubenpfahlfundament oder Betonfundament?
