Windkanaltests für Solarzäune: Technische Validierung der strukturellen Stabilität
Solarzaunsysteme werden zu einer wichtigen Lösung für die Integration der erneuerbaren Energieerzeugung in die Perimeterschutzinfrastruktur. Da Solaranlagen in Industrieanlagen, Gewerbegebieten, Logistikparks und Versorgungsprojekten Einzug halten, ist die technische Zuverlässigkeit zu einem entscheidenden Bewertungsfaktor geworden.SolarzaunWindkanaltestsbietet eine wissenschaftliche Methode zur Analyse des aerodynamischen Verhaltens, der strukturellen Reaktion und der Langzeitstabilität vor dem groß angelegten Einsatz.
Für EPC-Auftragnehmer, Solarinstallateure und Photovoltaik-Händler geht es bei der Auswahl einer zuverlässigen Solarzaunlösung nicht nur um die Energieausbeute. Es geht auch darum sicherzustellen, dass die Montagestruktur Umweltbelastungen standhält, Installationsprozesse vereinfacht und zukünftige Wartungsrisiken reduziert werden.
In diesem technischen Whitepaper wird erklärt, wie sich Windlasten auf Photovoltaik-Zaunstrukturen auswirken, warum die Validierung im Windkanal wichtig ist und wie ein technikorientiertes Design die Gesamtzuverlässigkeit von Solarzaunsystemen verbessert.
Warum der Windwiderstand zu einem entscheidenden Faktor bei der Solarzauntechnik geworden ist
Traditionelle Zaunsysteme dienten hauptsächlich dem physischen Schutz. Photovoltaikzäune stellen jedoch zusätzliche technische Anforderungen dar, da Solarmodule die aerodynamischen Eigenschaften der Struktur verändern.
Im Gegensatz zu herkömmlichen Metallzäunen umfassen PV-Zaunsysteme Solarmodule, Montageschienen, Klammern und Stützpfosten. Durch diese Komponenten wird die Oberfläche zusätzlich den Windkräften ausgesetzt. Wenn Wind durch oder um die Struktur weht, können Druckunterschiede erhebliche Lasten erzeugen, die sicher durch das gesamte Montagesystem übertragen werden müssen.
Ein professionell konzipiertes Solarzaunsystem muss die gesamte Strukturkette berücksichtigen:
- Flächenbelastung durch Solarmodule
- Verbindungsfestigkeit zwischen Modulen und Montageschienen
- Lastabtrag durch Pfosten und Fundamente
- Materialbeständigkeit unter Außenbedingungen
- Installationsgenauigkeit während der Projektabwicklung
Für EPC-Unternehmen wirkt sich die strukturelle Zuverlässigkeit direkt auf die Projektleistung aus. Eine stabile Konstruktion trägt dazu bei, unerwartete Anpassungen vor Ort zu reduzieren, verbessert die Installationseffizienz und verringert die Möglichkeit von After-Sales-Problemen aufgrund von Strukturbewegungen oder Komponentenausfällen.
Windlasten auf Photovoltaik-Zaunkonstruktionen verstehen
Die Windlast ist einer der wichtigsten Umweltfaktoren, die bei der Planung von Photovoltaik-Strukturen berücksichtigt werden. Die vom Wind erzeugte Kraft hängt von mehreren Variablen ab, darunter Windgeschwindigkeit, Luftdichte, Strukturgeometrie, Installationshöhe und lokale Umweltbedingungen.
Wie der Winddruck auf Solarzaunsysteme wirkt
Wenn der Wind eine Solarzaunstruktur erreicht, verteilt sich der Druck auf verschiedene Bereiche des Systems. Die Vorderseite des Solarmoduls ist direktem Winddruck ausgesetzt, während auf der Rückseite je nach Luftströmungsbedingungen Sogeffekte auftreten können.
Diese Kräfte erzeugen unterschiedliche Spannungspunkte in der gesamten Struktur. Die höchsten Belastungen konzentrieren sich häufig auf:
- Modulbefestigungspunkte
- Bahnverbindungen
- Befestigungselemente
- Vertikale Stützpfosten
- Fundamentanschlussbereiche
Eine vollständige Windlastberechnung für Solarzäune bewertet, wie sich diese Kräfte durch die Struktur bewegen. Das Ziel besteht nicht nur darin, den maximalen Druck zu verstehen, sondern auch sicherzustellen, dass jede Komponente als stabiles technisches System zusammenarbeitet.
Bei schlecht konzipierten Strukturen kann es zu Problemen wie übermäßiger Verformung, lockeren Verbindungen oder einer verkürzten Lebensdauer kommen. Daher muss eine windabweisende Konstruktion bereits in der ersten Entwicklungsphase und nicht erst nach der Installation berücksichtigt werden.

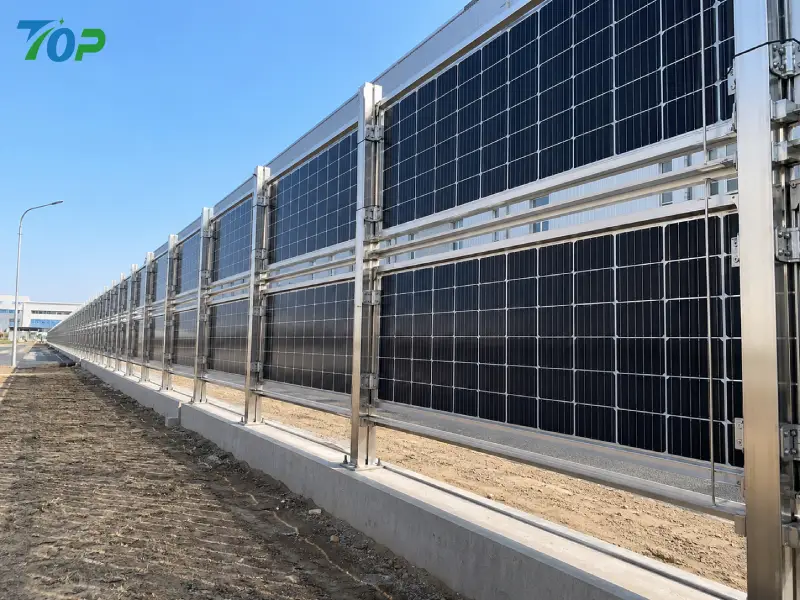

Schlüsselfaktoren, die die strukturelle Stabilität von Photovoltaikzäunen beeinflussen
Die strukturelle Leistung eines Solarzauns hängt von mehreren miteinander verbundenen Faktoren ab. Ein zuverlässiges System erfordert ein ausgewogenes Design zwischen Materialien, Geometrie und Installationsbedingungen.
1. Anordnung und Oberflächenbelichtung der Solarmodule
Sonnenkollektoren bestimmen, wie der Wind mit dem Zaun interagiert. Größere freiliegende Oberflächen können höhere aerodynamische Kräfte erzeugen, insbesondere in offenen Bereichen, in denen der Luftstrom weniger eingeschränkt ist.
Ingenieure müssen die Modulausrichtung, den Abstand und die Installationskonfiguration bewerten, um sicherzustellen, dass die Struktur den erwarteten Umweltbelastungen standhält.

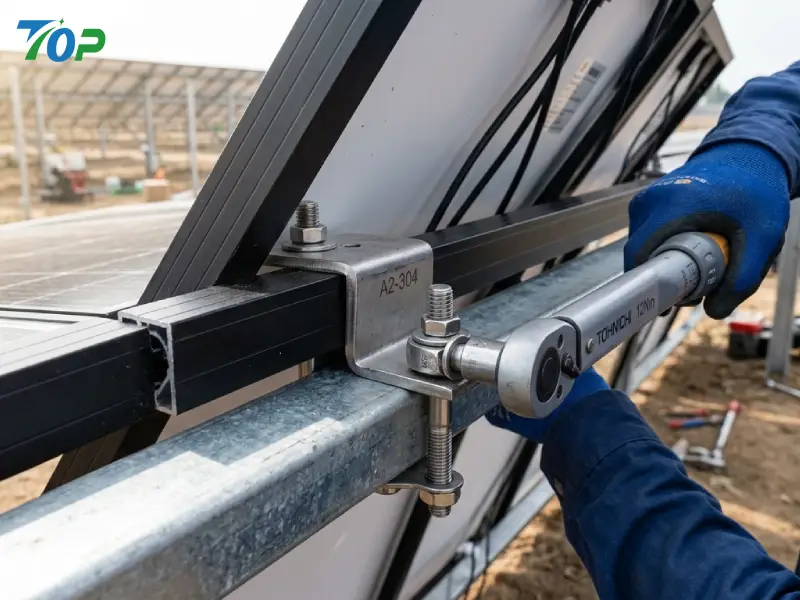

2. Design der Montagestruktur
Die Montagekonstruktion fungiert als tragendes Gerüst des Solarzauns. Schienen, Klemmen und Tragprofile müssen die Kräfte gleichmäßig verteilen und die mechanische Stabilität über den gesamten Lebenszyklus des Systems gewährleisten.
Eine ordnungsgemäß konstruierte Solarmontagestruktur verbessert die Zuverlässigkeit, indem sie die Spannungskonzentration reduziert und dabei hilft, lokale Ausfälle zu verhindern.
3. Fundament und Erdungsanschluss
Die Rolle von Windkanaltests bei der strukturellen Validierung von Solarzäunen
Bei Photovoltaik-Zaunsystemen ist die Windleistung nicht nur eine Frage der theoretischen Berechnung, sondern auch eine Herausforderung bei der strukturellen Validierung. Da Solarzäune große freiliegende Photovoltaikflächen mit leichten Montagestrukturen kombinieren, kann die Wechselwirkung der Luftströmung die mechanische Leistung erheblich beeinflussen.
Windkanaltest für Solarzäunebietet eine technische Methode zur Bewertung, wie sich reale Luftströmungsbedingungen auf das gesamte PV-Zaunsystem auswirken, bevor es in großem Maßstab eingesetzt wird. Anstatt sich nur auf vereinfachte Berechnungen zu verlassen, können Ingenieure mit Windkanaltests das aerodynamische Verhalten beobachten, die Winddruckverteilung messen und kritische strukturelle Belastungsbereiche identifizieren.
Warum die herkömmliche Windlastberechnung nicht immer ausreicht
Die traditionelle Windlastberechnung ist eine wichtige Grundlage für die Auslegung von Photovoltaik-Strukturen. Es liefert geschätzte Umweltbelastungen basierend auf regionalen Windbedingungen und Strukturparametern.
Allerdings verfügen Solarzaunsysteme über einzigartige aerodynamische Eigenschaften, die zu einem komplexen Luftströmungsverhalten führen können.
Im Gegensatz zu geschlossenen Gebäudestrukturen handelt es sich bei Photovoltaikzäunen typischerweise um offene Strukturen, bei denen der Wind um, zwischen und hinter Solarmodulen strömen kann. Diese Wechselwirkung des Luftstroms kann zu einer ungleichmäßigen Druckverteilung über verschiedene Bereiche des Zauns führen.
Mehrere Faktoren können die tatsächliche Windreaktion eines Solarzaunsystems beeinflussen:
- Vertikale Modulausrichtung
- Plattenabstand und Luftstromspalte
- Zaunhöhe und freiliegende Fläche
- Windrichtung relativ zur Zaunanordnung
- Umliegende Gebäude oder Landschaftsbedingungen
Daher trägt die technische Validierung durch Windtests dazu bei, die Lücke zwischen theoretischen Designannahmen und dem aerodynamischen Verhalten in der Praxis zu schließen.
Aerodynamisches Verhalten vertikaler Photovoltaik-Zaunstrukturen
Bei den meisten Solarzaunanwendungen werden vertikal montierte Photovoltaikmodule verwendet, wodurch im Vergleich zu herkömmlichen Solaranlagen auf Dächern andere Luftströmungseigenschaften entstehen.
Wenn Wind auf die Vorderseite eines Photovoltaikmoduls trifft, entsteht direkter Winddruck. Gleichzeitig kann es durch den an den Rändern und an der Rückseite des Panels vorbeiströmenden Luftstrom zu Sogeffekten kommen.
Die kombinierte Druckdifferenz erzeugt aerodynamische Lasten, die sich auf das gesamte Struktursystem übertragen.
Der Lastpfad kann wie folgt beschrieben werden:
- Auf die Oberfläche von Photovoltaikmodulen wirkende Windkräfte
- Druckübertragung durch Modulklemmen
- Mechanische Belastungen werden durch Montageschienen verteilt
- Auf Stützpunkte übertragene Kräfte
- Lasten werden in Fundamente eingeleitet
Das Verständnis dieses Lastpfads ist wichtig, da Ausfallrisiken häufig an Verbindungspunkten und nicht an den Hauptbauteilen auftreten.
Wichtige aerodynamische Faktoren, die während Windkanaltests bewertet wurden
Eine professionelle Windkanalbewertung konzentriert sich darauf, wie der Luftstrom mit der Solarzaunstruktur interagiert und wo möglicherweise zusätzliche Designoptimierungen erforderlich sind.
Wichtige Bewertungsfaktoren sind:
- Winddruckkoeffizient (Cp):Ingenieure analysieren, wie sich der Winddruck über verschiedene Oberflächen der Photovoltaikmodule verändert, um Hochlastbereiche zu identifizieren.
- Edge-Loading-Effekte:Die Außenkanten von Solarzaunfeldern können im Vergleich zu den Innenabschnitten anderen aerodynamischen Kräften ausgesetzt sein, da der Luftstrom weniger eingeschränkt ist.
- Turbulenzeinfluss:In der Nähe befindliche Gebäude, Bäume oder Industrieanlagen können zu unregelmäßigen Luftströmungsbedingungen führen, die sich auf die strukturelle Reaktion auswirken.
- Aerodynamik des Panel-Abstands:Der Abstand zwischen Photovoltaikmodulen kann die Luftströmungsgeschwindigkeit und die Druckumverteilung beeinflussen.
- Verbindungslastverteilung:Ingenieure bewerten, wie aerodynamische Kräfte durch Klammern, Schienen und Stützstrukturen übertragen werden.

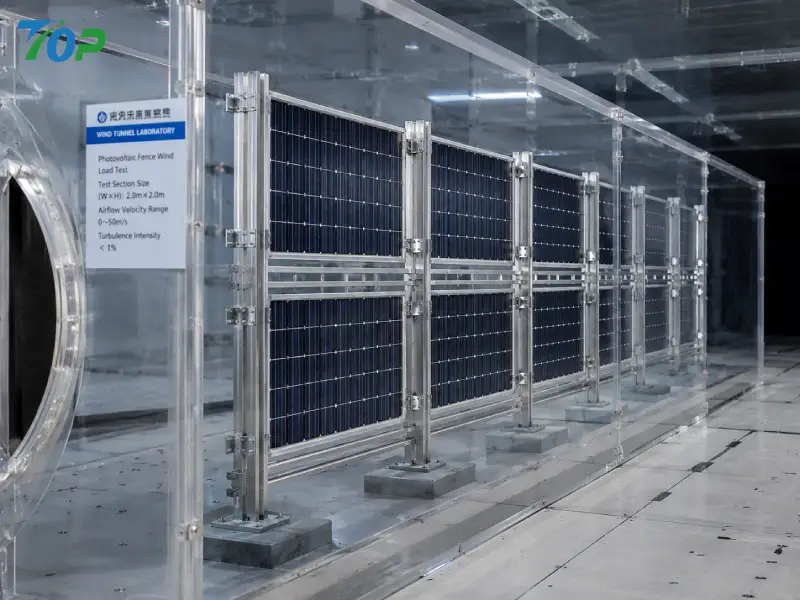

Windkanal-Testmethodik für Solarzaunsysteme
Ein vollständiger Testprozess im Windkanal umfasst mehrere technische Phasen, von der Vorbereitung des physischen Modells bis zur Bewertung der strukturellen Reaktion. Ziel ist nicht nur die Beobachtung des Windverhaltens, sondern auch die Verbesserung des endgültigen Solarzaundesigns.
Stufe 1: Vorbereitung des physikalischen Modells des Solarzauns
Im ersten Schritt wird ein repräsentatives Testmodell erstellt, das die wichtigen Eigenschaften der realen Photovoltaik-Zaunanlage genau wiedergibt.
Das Modell umfasst kritische Strukturelemente wie:
- Photovoltaikmodule
- Montageschienen aus Aluminium oder Edelstahl
- Modulklemmen
- Vertikale Stützpfosten
- Darstellung der Fundamentverbindung
Ingenieure berücksichtigen geometrische Ähnlichkeit, strukturelle Konfiguration und Installationslayout, um sicherzustellen, dass das Modell die tatsächlichen Projektbedingungen widerspiegelt.
Stufe 2: Windumgebungssimulation und Luftströmungstests
Während der Tests wird ein kontrollierter Luftstrom erzeugt, um verschiedene Windbedingungen zu simulieren, die im realen Projektbetrieb auftreten können.
Ingenieure bewerten mehrere Windrichtungen, da Solarzäune je nach Ausrichtung relativ zum vorherrschenden Wind unterschiedlichen Belastungsbedingungen ausgesetzt sein können.
Das Testen konzentriert sich auf:
- Druckverteilung über Module
- Luftströmungsmuster um Panel-Lücken herum
- Änderungen der aerodynamischen Belastung
- Bereiche mit erhöhter struktureller Belastung
Stufe 3: Messung der strukturellen Reaktion
Nach der Luftstromprüfung analysieren die Ingenieure, wie die Solarzaunstruktur auf aerodynamische Kräfte reagiert.
Zu den wichtigsten Beobachtungen gehören:
- Strukturelle Verschiebung
- Verbindungsverhalten
- Stresskonzentrationsbereiche
- Gesamtstabilitätsleistung
Der Zweck besteht darin, zu überprüfen, ob die Struktur unter den erwarteten Umgebungsbedingungen ihre mechanische Zuverlässigkeit beibehält.
Stufe 4: Technische Optimierung basierend auf Testergebnissen
Windkanaltests sind nicht nur ein Validierungsprozess, sondern auch ein Werkzeug zur Designoptimierung.
Basierend auf Testergebnissen können Ingenieure Folgendes verbessern:
- Montageschienenkonfiguration
- Klammerpositionierung
- Stützpfostenabstand
- Strukturelle Verstärkung
- Ansatz für die Gestaltung des Fundaments
Dieser technische Prozess trägt dazu bei, Solarzaunsysteme mit besserem Windwiderstand, größerer Installationssicherheit und vorhersehbarerer Langzeitleistung zu schaffen.
Auch bei starken oberirdischen Bauteilen bleibt die Fundamentgestaltung unerlässlich. Die Windkräfte werden letztlich über Pfosten oder Verankerungssysteme in den Boden übertragen.
Bei der Bewertung der strukturellen Leistung sollten immer Bodenbedingungen, Installationstiefe und Projektumgebung berücksichtigt werden.
Ingenieursbasiertes Solarzaundesign für langfristige Zuverlässigkeit
Ein zuverlässiges Solarzaunsystem ist das Ergebnis einer Kombination aus aerodynamischer Analyse, Materialauswahl, Bautechnik und Fertigungsqualitätskontrolle.
Bei professionellen Anbietern wie TopFenceSolar wird die technische Leistung im gesamten Produktentwicklungsprozess berücksichtigt und hilft EPC-Partnern dabei, Lösungen zu erhalten, die für reale Installationsumgebungen entwickelt wurden.
