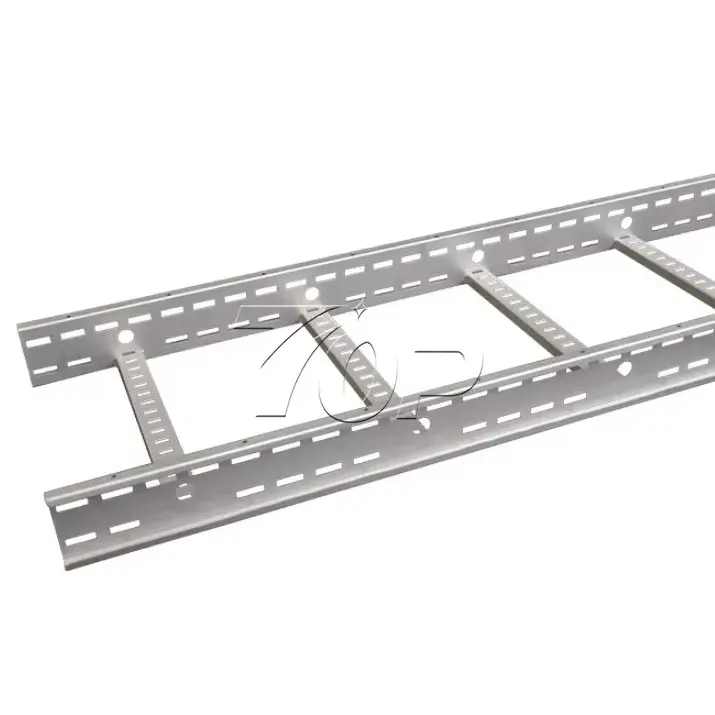

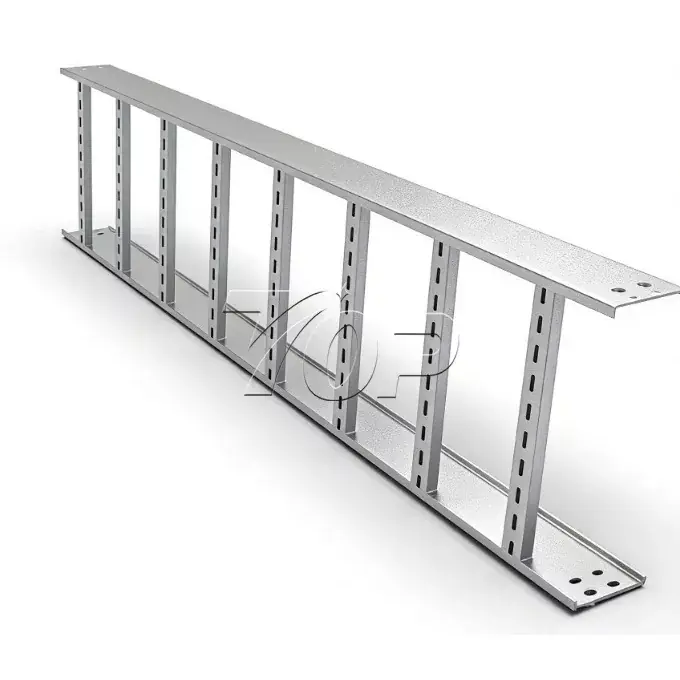

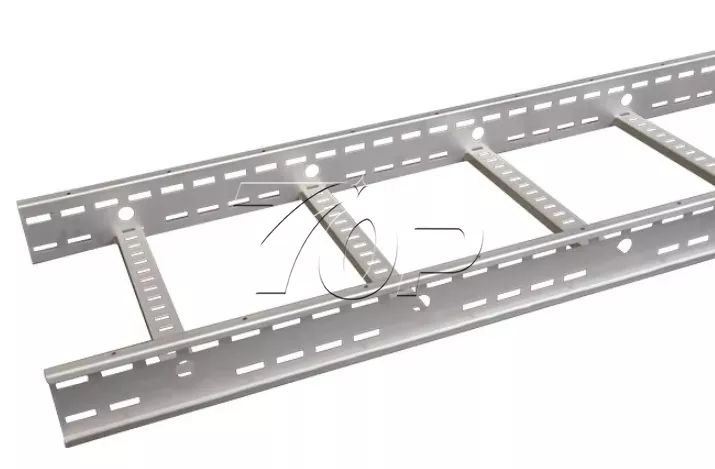

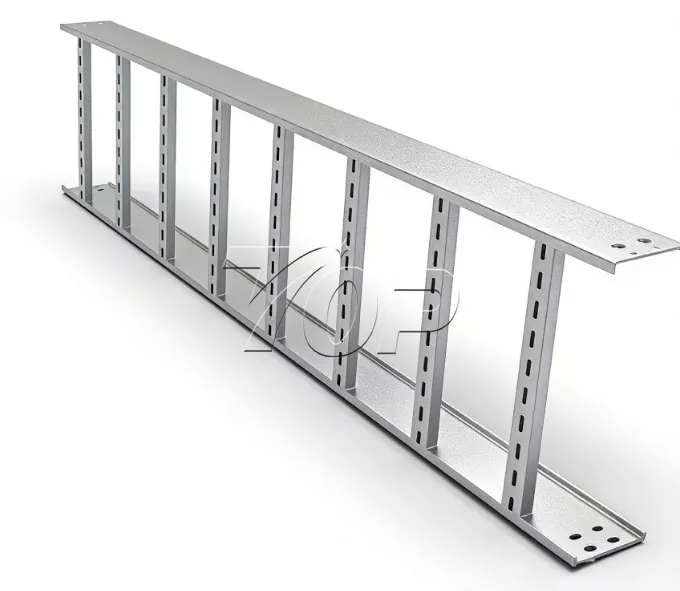

Leitertablett

Material: Aluminiumlegierung 6005-T5/6 oder HDG-Stahl

Seitenschienenhöhe: von 100 mm bis 150 mm als Standardoptionen

Breite: Die Breite reicht regelmäßig von 150 mm bis 900 mm

Abstand: Der durch die Stärke bestimmte Raum. Unsere Durchmesser reichen von 225 mm bis 300 mm, individuelle Anpassung möglich.

Belastungsklasse: CE- und ISO-zertifiziert

Zubehör: Beinhaltet 90°-Bögen, T-Stücke, Steigleitungen und Erdungssets.

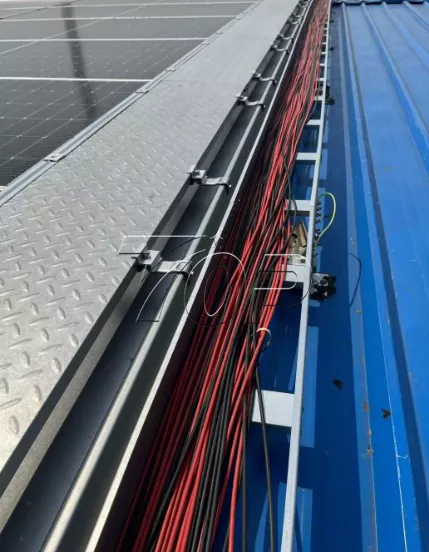

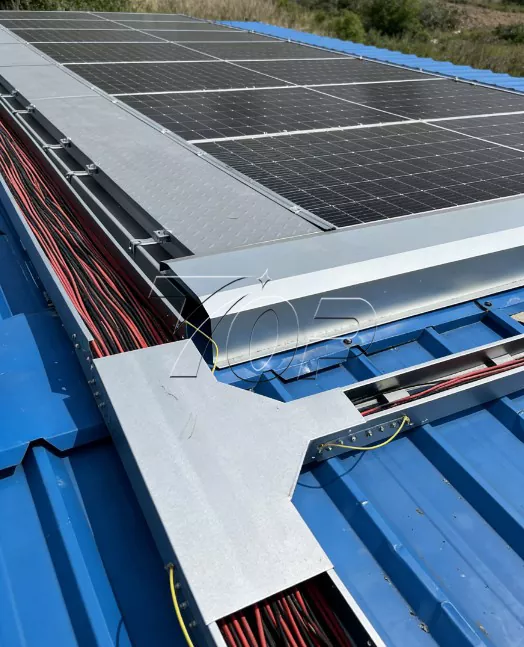

Warum brauchen Sie Wannen für Solardächer?

Im Vergleich zu einer Drahtgitterrinne bieten Aluminiumleiter-Kabelrinnen die folgenden Vorteile.

1. Überlegene Wärmeableitung

Solarkabel werden heiß, während die PV-Anlage in Betrieb ist. Wenn Sie sie in einer stabilen Schale verpacken, erhöht sich die Hitze im Inneren und der Widerstand des Kabels erhöht sich. Es wird also auch an Leistung verlieren. Das Open-Air-Design unserer Kabelrinne lässt den Wind durch, hält die Kabel kühl und behält ihre Kapazitätsbewertung bei.

2. Keine Wasser- und Schneeansammlung

Entsprechend dem Wärmeableitungszweck gibt es auch keinen festen Boden, Regen, Schnee und Staub fallen einfach durch. was die Dachkonstruktion unnötig belastet.

3.Fähigkeit über große Spannweiten

Gewerbliche Dächer weisen oft Hindernisse auf. Als Leiter konzipierte Kabelrinnen sind steifer als Gitterrinnen. Je nach Profil und Standortgröße können größere Lücken von bis zu 3–6 Metern überbrückt werden.

Wie installiere ich?

Schritt 1: Layout und Support

Platzieren Sie die Kabelrinnenhalterung entlang des Kabelpfads. Sie können diese Halterungen weiter voneinander entfernt platzieren als bei einem Drahtgeflecht.

Schritt 2: Koppeln

Verbinden Sie die Wannenabschnitte mit unseren Verbindungsplatten.

Schritt 3: Kabelverlegung

Sobald diese Kabelrinnen montiert und gut befestigt sind, werden die Solarkabel darauf verlegt.

Schritt 4: Sichern

Verwenden Sie Kabelklemmen, um die Kabel zu befestigen. Dadurch können Kabelbewegungen durch Wind oder Kurzschlusskräfte gesichert und verhindert werden.
